一、概述：

MT8000系列：智能高频开关电源直流屏系统适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。

MT8000系列--智能高频开关电源直流屏系统的基本组成

二、使用环境条件

1、环境温度：-10℃～＋45℃；

2、海拔高度：不超过2400m；

3、相对湿度：日平均值不大于95％，月平均值不大于90％；

4、地震烈度：不超过8度；

5、安装垂直倾斜度：不超过5°；

6、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；

7、微控制器抗噪声：1000V 1μS脉冲1分钟；

8、无强电磁场干扰；

9、使用环境与上述不符时，由用户与厂家协商解决。

10、本产品符合GB/T8456-1996《低压直流成套开关设备》的规定。

11、本产品执行：JB/T5777.4----2000电力系统直流电源设备通用技术条件及安全要求。

12、本产品执行：DL/T459-2000电力系统直流电源柜订货技术条件要标执行。

三、型号含义

四、主要技术参数

1、交流输入电源为两路三相四线制的主供和备用电源。额定输入电压：三相四线交流380V±15%, 频率50Hz±5%；

2、雷击保护：高于2000：1；

3、额定输出直流电压： 110V、220V；

4、额定输出电流：5A、10A、15A、20A、30A、40A等(最大可达600A)；

5、蓄电池额定容量： 7Ah、10Ah、20Ah、24Ah、38Ah、65Ah、100Ah、200Ah、300Ah、500Ah、                       800Ah、1000Ah、1500 Ah、2000 Ah、3000 Ah；

6、整机噪声：<55dB；

7、工作方式：连续工作；

8、稳压精度：≤0.5%；

9、稳流精度：≤0.5%；

10、纹波系数：≤0.1%；

11、并机不均流度：≤5%；

12、功率因素：≥0.99；

13 、防护等级：IP20；

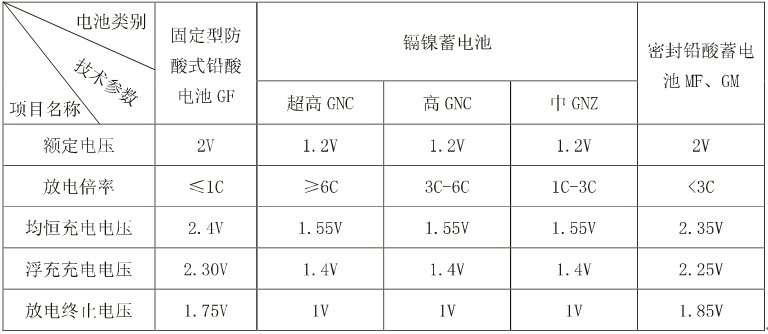

14、三类蓄电池技术参数表:

五、模块和监控系统选配

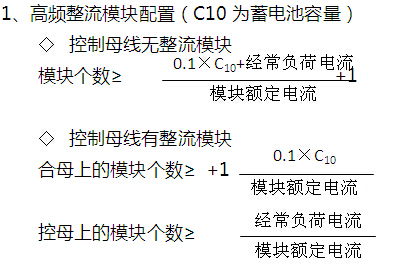

        我们公司生产的模块(额定电流)有：3A、5A、10A、20A等

2、监控配置

直流系统的监控单元负责对高频整流模块的控制、蓄电池充电管理、交流输入检测，直流母线电压的检测告警。绝缘监察及直流屏各输出支路绝缘状态检测、电池组巡检及放电检测功能、及交直流配电重要部件、输出馈线等的状态开关量检测告警功能，通信模块、逆变模块的检测等。

 注：非虑线框内为标准配置，虚线框内为可选单元，可以跟据技术要求视情况选定。

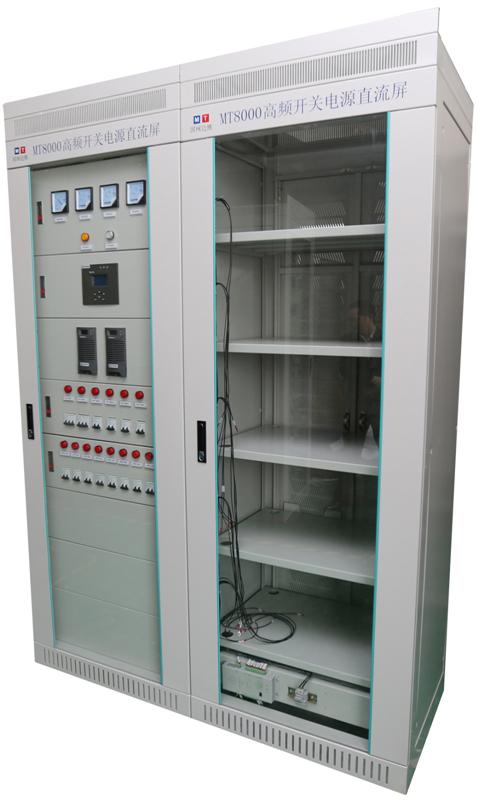

产品图片：MT8000-65AH/220VDC智能高频开关电源直流屏（仅供参考）

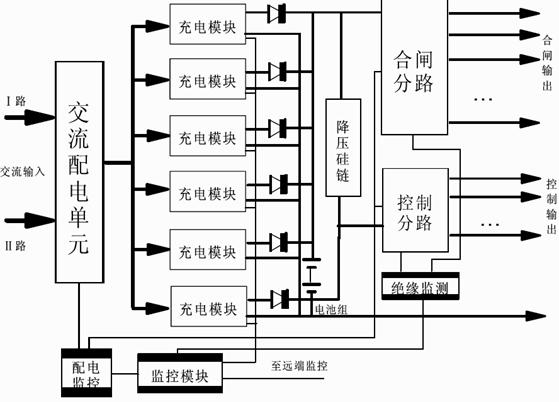

MT8000-65AH/220V系统原理图（仅供参考）

  3、电池容量配置原则

                 ◇满足事故停电状态的持续放电，事故时间选定为1小时；

                ◇放电末期合闸时所剩下容量不低于额定容量的25%；

                ◇保证在冲击负荷出现时直流母线电压下降不超过10%；

                ◇对免维护电池合闸电流一般不超过4C；

               ◇考虑到电池组末期老化时容量衰减故选储备系数1.2；

              ◇具体容量设计可参照国家有关标准和电池厂家提供的技术资料。

六、结构特点及柜体数

1、结构特点

◇柜体前面为整扇玻璃门，后面为双开门，外形美观大方；

◇柜体结构设计便于设备安装调试、维护检修和运行操作；

◇柜体上下左右前后均设有通风口便于设备通风散热，避免潮湿高温环境影响设备正常；

◇柜体上方有4个可拆卸吊环，下方有4个安装螺丝固定口及2个电线电缆进出口；

◇外形尺寸有2260×800×600mm，2260×800×600mm两种标准规格。

2、柜体数

柜体数与模块数、馈线回路数、电池容量及型号、直流电压等级等因素有关，

一般情况下有：（以220V系统为例，柜体尺寸：2260×800×600mm）

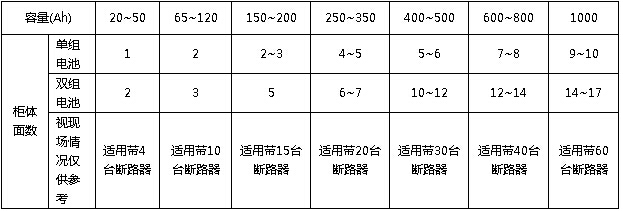

                                                                                                                                                                注：1、以上表格为产品选配及功率所带负载或断路器台数选型对照表，仅供参考。

     2、直流屏200Ah以上容量电池可选用电池架安装。
