特点: ◆所有功能从面板的按键进行操作 ◆多种输入（加法、减法、加减法/可逆、相位差90度） ◆多种输出模式: N :当计数过程值达到设定值，继电器动作，计数停止，当前值保持，直到手动复位数据清零，继电器回复到 初始状态。 R :当计数过程值达到设定值，继电器动作，当前值保持，直到自动延时（0.1-9.9秒）复位数据清零，继电 器回复到初始状态，输出以单动作反复进行。 F :当计数过程值达到设定值，继电器动作，计数继续，直到手动复位数据清零，继电器回复到初始状态。 C :当计数过程值达到设定值，继电器动作，计数继续，数据清零，直到自动延时（0.1-9.9秒）复位，继电 器回复到初始状态，输出以单动作反复进行 ◆多种预置功能 （预置长度用面板上键盘输入长度(单位：米)，当计长装置计到此长度时，会输出控制信号。
预置提前量
用面板上键盘输入提前量(单位：米)，当计长装置计到"预置长度-预置提前量"时，会输出提示信号，通知操 作者将要到预置长度，请做好准备。

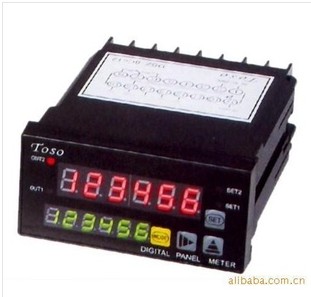

预置控制信号输出时间） ◆计数最高速率可选择30Hz/300Hz/1000Hz/3000Hz／5000Hz ◆本装置可根据计米轮的大小变化及不同线径、不同材料的打滑系数，来设定计米系数，从而提高计米精度。 ◆E2PROM自动掉电数据保存(可保存10年)，不论是正常关电还是突然断电，计长装置都能自动地把数据保护起来并长期保存，上电后显示原数值。 掉电保护芯片不需电池，不需要维护。 ◆预置控制信号输出时间 。继电器、三极管输出延时可设定(0.1秒-9.9秒) ◆本装置可与多种输入信号匹配。用光电开关、电磁接近开、霍尔接近开关、旋转编码器、计米轮、码轮、等作为测量传感器。传感器输出的电脉冲 数与长度成正比，此电脉冲送入仪器经累计、运算得到长度。累计长度达到设定值时输出报警和控制信号 ◆输入输出光电隔离,抗干扰能力强 ◆宽供电电源(AC85-260V) ◆ 继电器和三极管控制输出 ◆仪表自带ＤＣ＋１２Ｖ ５０mA(max)辅助电源（给传感器供电） ◆ 外形尺寸：48H*96W*112L,(单位：mm) ◆ 开孔尺寸：45H*92W (单位：mm) 产品外观：
验布机长度计/码表型号说明 | DSZ | □ | M | □ | □ | □ | 东硕公司 智能表产品 | 外型尺寸: 4:48X48 7:72X72 8:48X96 16:80X160 | M:长度计 (计米器)代号 | 显示位数: 4:4位 6:6位 | 设定段数: 0:无段设定 1:1段设定 2:2段设定 | 显示排: 1:1排显示 2:2排显示 |
验布机长度计/码表技术参数 | 输入模式 | 加法 减法 加减法 相位差90 | | 输出模式 | Ｎ Ｆ Ｃ Ｒ | | 复位模式 | 手动按键 自动复位 外加复位信号 | | 输入信号 | 触点输入，集电极输入，电压输入，传感器输入。
输入电阻５KΩ低电平地０－２V,高电平４－３０Ｖ | | 控制输出 | 继电器输出２５０Ｖ ３Ａ 晶体管集电极闭路ＤＣ３０Ｖ max:100mA | | 计数系数 | 六位：0.0001-999999 四位:0.001-9999 | | 显示范围 | 六位：0-999999 四位：0-9999 | | 电源电压 | AC85～260V | | 功耗 | ≤5VA | | 辅助电源 | DC12V±10% 50mA max | | 耐压 | AC2000V 50/60Hz 1min （电源端子和信号输入端子之间） | | 绝缘电阻 | 100MΩ 1min ＤＣ500V（电源端子和信号输入端子之间） |
验布机长度计/码表型号功能列表
| 名称 | 型号 | 输出阻抗 | 测量精度 | 系数设定 | | 单显累计长度计 | DSZ-□M601 | ≥5KΩ | ±1个脉冲 | 0.0001-999999 | | DSZ-□M401 | ≥5KΩ | ±1个脉冲 | 0.001-9999 | | 单段长度计 | DSZ-□M612 | ≥5KΩ | ±1个脉冲 | 0.0001-999999 | | DSZ-□M412 | ≥5KΩ | ±1个脉冲 | 0.001-9999 | | 双段长度计 | DSZ-□M622 | ≥5KΩ | ±1个脉冲 | 0.0001-999999 | | DSZ-□M422 | ≥5KΩ | ±1个脉冲 | 0.001-9999 |
可配各种计米轮或编码器等（订货时请说明配NPN型或PNP型传感器，不说明默认为NPN型信号）
|
