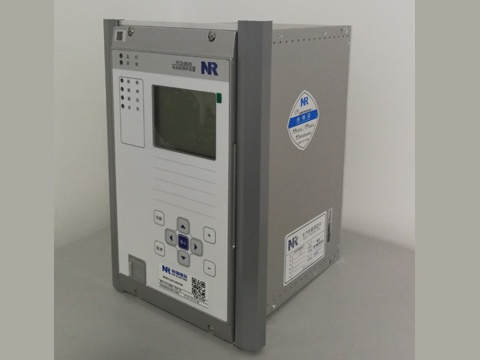

南瑞继保PCS-9611C线路保护装置

1.1 应用范围

PCS-9611C线路保护装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控。装置通过常规电磁式互感器采集模拟量，支持IEC61850规约。下图为此型保护装置的典型应用配置。

12功能配置

保护

1.     负压闭锁过流保护

2.     零序过流保护

3.     过流加速保护

4.     零序加速保护

5.     PT断线相过流保护

6.     重合闸

7.     低频减载

8.     低压减载

9.     过负荷告警

测控

10.小电流接地选线

11.遥信20路，自定义遥信开入，事件顺序记录（SOE）

12.遥测13个

13.遥脉4个

14.遥控3组

保护信息

15.在线监测信息保护遥测。定值区号，装置参数，保值定值，遥测

16.状态定位信息

17.告警信息

18.保护动作信息

19.就地及远方操作

1.3 性能特征

l 高性能的通用型硬件，实时计算：采用32位高性能的双核处理器，核1完成保护运算与出口逻辑，核2实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。

l 双重化采样：采用双重化采样及互校技术，一路用于保护元件动作行为计算，一路用于开放出口正电源，确保保护采样的可靠性和保护行为的正确性。

l 软件模块化设计：装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。

l 通信功能齐全：具有灵活的通讯方式，可配3个100Mbps以太网接口，2个RS-485串口，1个RS-232打印串口。支持电力行业通讯标准DL/T667-1999（IEC60870-5-103）和DL/T860（IEC61850）。支持100Mbps、超五类线或光纤通讯接口。

l 调试维护方便：具有友好的人机接口和丰富的PC机辅助软件，方便装置设置和调试。
