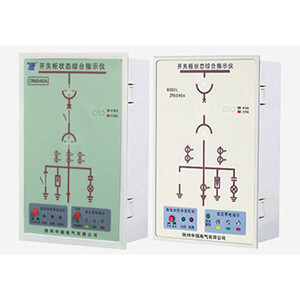

ZR6000系列开关状态综合指示仪-使用说明

一、  概述

开关状态综合指示仪是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动加热除湿控制、温度控制、加热器故障指示等多功能于一体，这些指示功能可分可合，用户可根据需要选择，只要指定不同的订货型号并提供一次方案图即可。

开关状态综合指示仪的应用，可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电(闭锁)指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制、指示装置。

二、技术特性

使用环境：-10℃~50℃ ≤95%RH           存贮环境：-40℃~80℃  ≤95%RH

抗电强度：外壳与端子间 ≥AC 2000V      绝缘性能：外壳与端子间 ≥100MΩ

模拟指示部分

工作电源：AC/DC 110~260V（由用户订货时指定）

工作电流：≤20mA

断路器状态指示： 断路分、合闸，无源触点输入

               断路器合闸时，合闸触点闭合，红色垂直模拟条发光

               断路器分闸时，分闸触点闭合，绿色模拟条发光

断路器位置指示： 无源触点输入

                 工作位置触点闭合时，红色垂直模拟条发光，指示断路器处于工作位置

               试验位置触点闭合时，绿色水平模拟条发光，指示断路器处于试验位置

                 断电时，红、绿发光条均不亮指示断电状态

接地闸刀位置指示：无源触点输入闭合，红色垂直模拟条亮，表示接地合闸，

无源触点输入断开，绿色模拟条亮，表示接地断开

弹簧储能指示：    无源触点输入断开，绿色弹簧符号亮，表示未储能

无源触点输入闭合，红色弹簧符号亮，表示已储能

 *注：① 以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程开关触点；

② 失电状态所有的发光指示均不亮。

高压带电指示部分

LED 启辉电压（kV）： 额定相电压 × 0.15~ 0.65

强制闭锁启控电压（kV）：  额定相电压 × 0.65

加热除湿控制部分（订货时由用户选择）

加热器电源：AC220V

湿度传感器：1路或2路

控制方式：任何一路传感器感湿，所控制的对应加热器起动，对应加热指示灯点亮

除湿控制：湿度≥90%RH或将形成凝露时加热投入

湿度 ≤75%RH，凝露解除时加热退出，加热指示灯灭

加热输出继电器触点功率：AC 220V / 5A（每一路）

温度控制部分（控温范围在订货时可由用户选择，不指定时按下列指标供货）

低温加热：≤5℃时，启动加热；≥15℃时，停止加热

  闭锁输出功能

     当高压带电A、B、C 三相都不带电时，闭锁/解锁灯亮，闭锁输出两个接点闭和

     当高压带电A、B、C 三相带电时（一相 / 二相 / 三相），闭锁/解锁灯灭，闭锁输出两个接点断开
