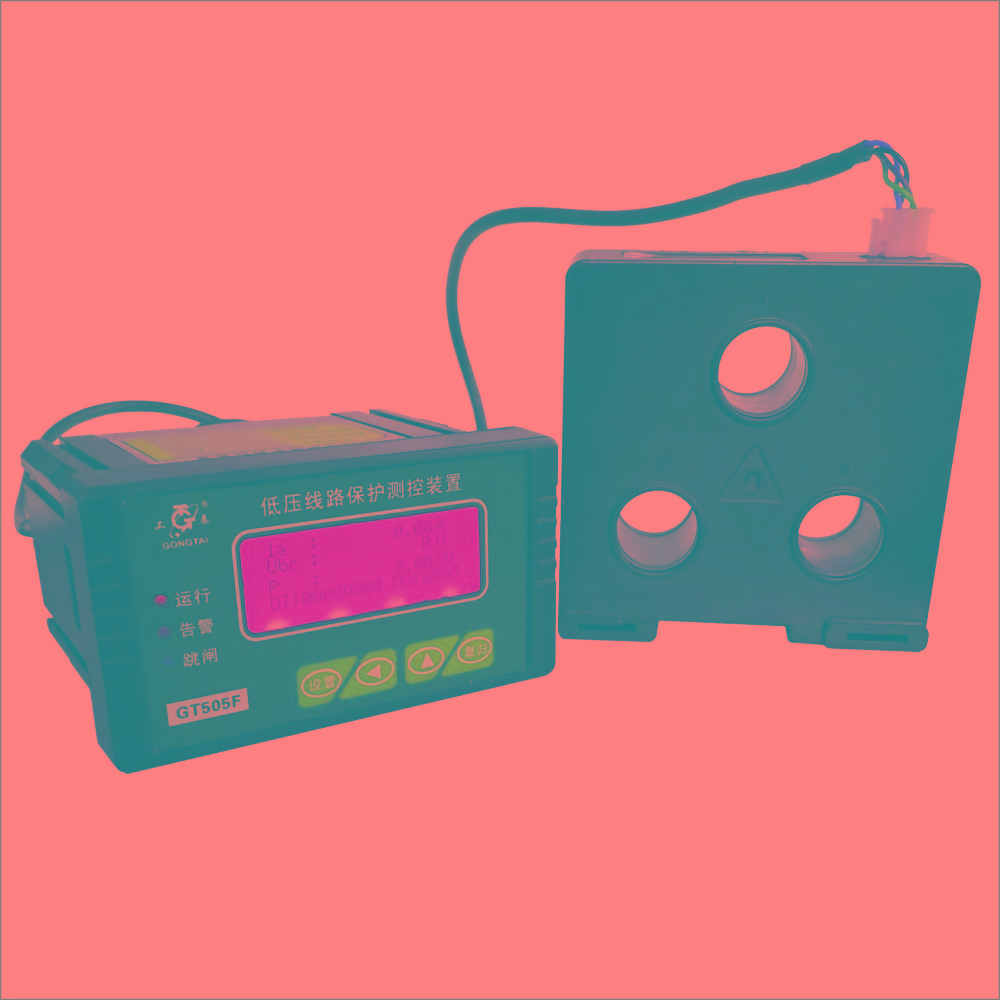

GT505F低压线路保护测控装置主要用于低压馈线、分支或母线分段回路的测控与保护。针对低压线路提供一整套集控制、保护、测量、计量和通迅于一体的专业化的解决方案，是智能化PC的理想选择。广泛适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。

★产品特点：

◆ 辅助电源支持DC 110/220V或AC220V；

◆ 所有接线全部采用即插即拔的插头联接方式，使用具有高可靠性的插件，彻底消除接触不良的隐患；

◆ 保护功能：产品内置丰富的保护功能，仅需简单选择即可实现保护的投入或退出、告警或跳闸；

◆ 测量参数包括：电流参数、电压参数、功率参数、电能参数，功率因数等；

◆ 强大的变送器功能，内置4-20mA模拟量输出，可选择多种线路运行参数，且范围可调；

◆ 装置存储最新的64次故障参数和信息，故障记录带有时标功能，记录故障发生的年月日时分秒毫秒；

◆ 装置显示故障参数、告警信息、状态指示，便于故障分析，生产效能统计及有选择地合理检修；

◆ 显示指示直观，操作简单，采用中文液晶显示器，直观显示和指示各种参数、信息和状态；

◆ 配置有接地保护功能，可通过附加增选零序电流测量的漏电保护功能；

◆ 4路继电器输出功能，分别为跳闸、合闸、告警、装置异常告警；

◆ 标准配置8路开关量输入，5路专用DI用途固定，3路自定义DI可输入关心的状态量；

◆ 2路标准RS-485通讯接口，使用标准MODBUS-RTU规约；

◆ 安装外形尺寸更合理，可安装于各种抽屉柜中。产品满足常用的GCS、GCK、GHK168、MNS、GZT等包括1/4抽屉在内的成套柜及各种控制箱的安装要求，产品为模块化结构，固定方式灵活多样。

★产品保护功能：

速断保护、限时速断保护、过流保护（三段一时限）、接地保护、过负荷保护、后加速保护、电流不平衡保护、漏电保护、低电压保护、过电压保护、工艺连锁保护、电压断线告警、弹簧储能监视、控制回路监视。

★产品测量功能：

三相电流、零序电流3I0、电流不平衡度、三相线电压、有功功率(总)，无功功率(总)、功率因数(总)、频率、有功电能、无功电能、电能脉冲计数 。

★产品维护管理功能：

运行状态指示、DI/DO状态查询、SOE查询 ( 64次，有时标) 。

★产品通讯功能：

2路RS-485通讯标准的MODBUS规约。
