安科瑞 蒋超萍

1、概述
BD系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB/T13850-1998、IEC-688标准。

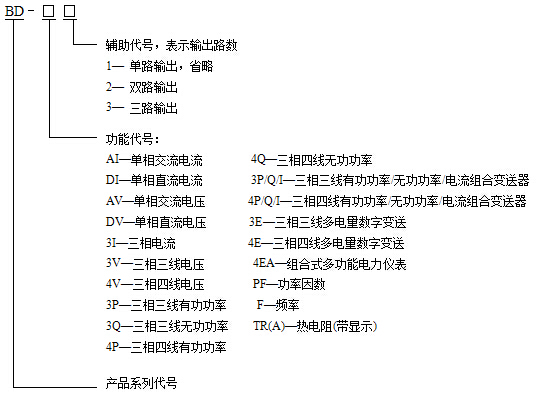

2、型号说明

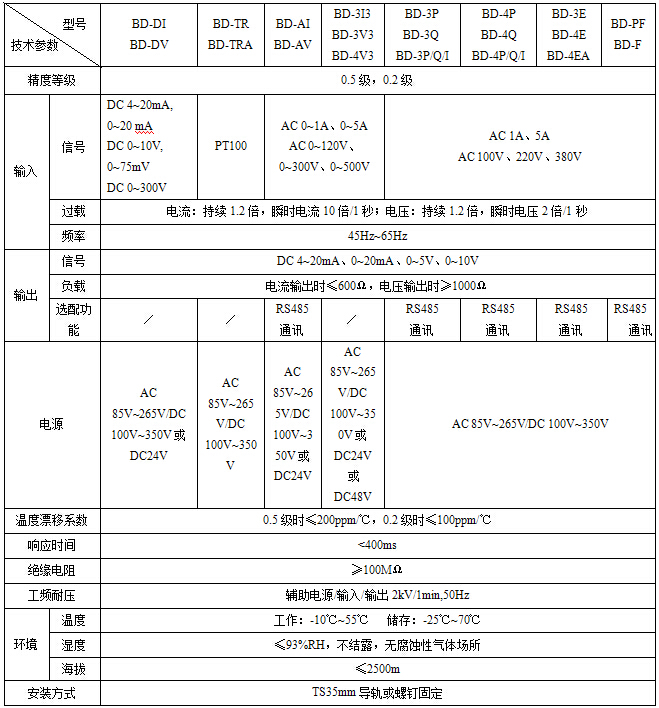

3、技术指示

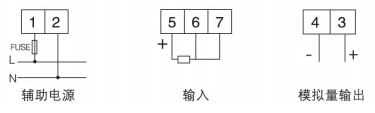

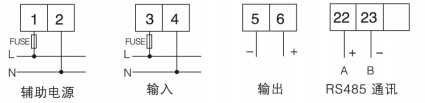

4、接线端子

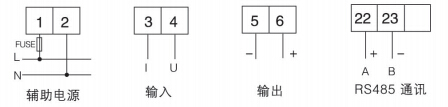

● BD-DV、BD-DI

● BD-AV、BD-AI

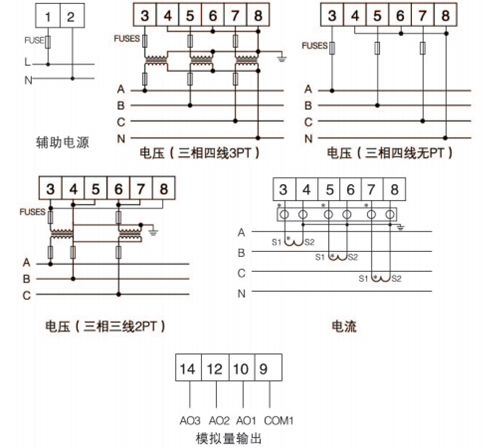

● BD-3I3、BD-3V3、BD-4V3

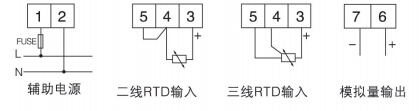

● BD-TR

● BD-TRA

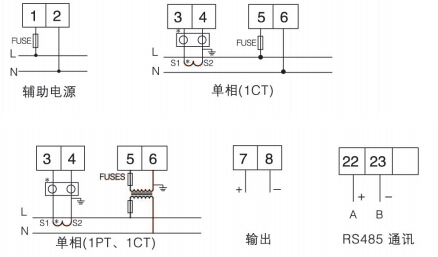

● BD-PF

● BD-F

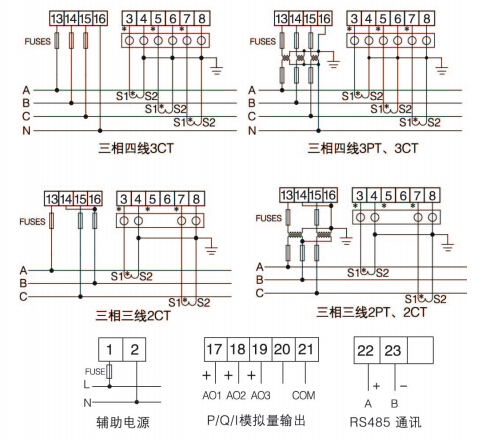

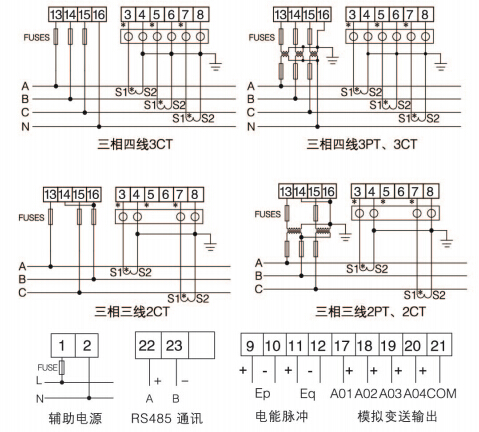

● BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I

● BD-3E、BD-4E、BD-4EA

5 外形尺寸

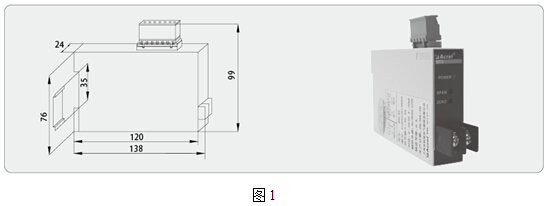

● BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示：

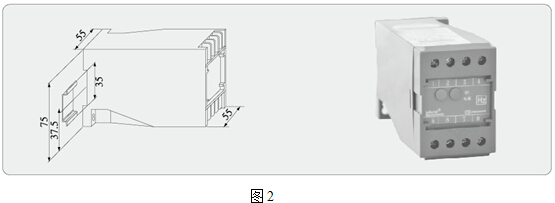

● BD-PF、BD-F、BD-TRA外形尺寸如图2所示：

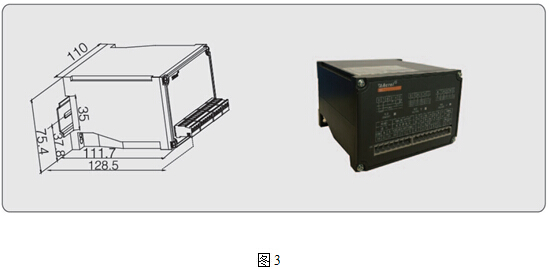

● BD-3I3、BD-3V3、BD-4V3的外形尺寸如图3所示：

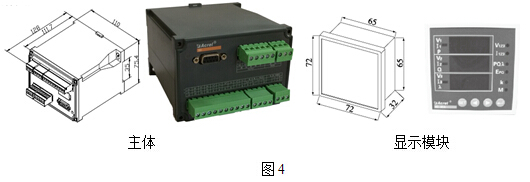

● BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如图4所示：
