1 概述

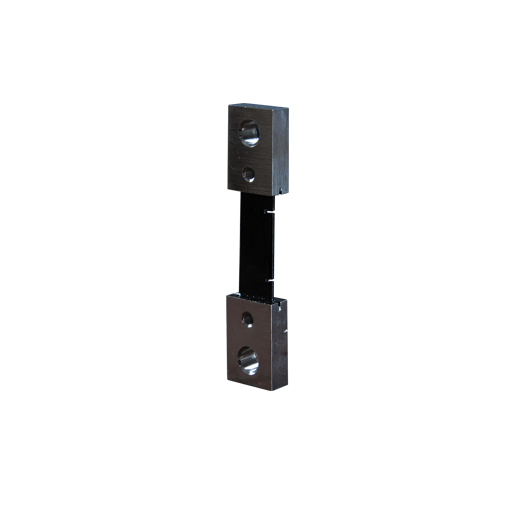

定值分流器主要用于大电流的测量，其工作原理类似小阻值的四端测量电阻，通过测量电流压降的方法来反映出被测电流的大小。AFL-T系列定值分流器主要由锰铜材料与铜端子用银合金焊接后制成，两侧铜端子各有一组电流测量端及电压取样端，最大额定电流10kA，结构上≤50A时采用塑料底座固定安装，>50A时直接用铜端子固定安装。当分流器与指针式电流表配套使用时，由于电流表实际上为一阻值约数欧姆的毫伏表，因此必须用与电流表配套供应一对定值导线相连接；当分流器与数字电压表配套使用时，则可用任意导线相连接。
应用范围：电信通信设备、电动汽车、航空航天、充电站、电镀电源、仪器仪表、直流输变电等系统

2 技术指标
● 生产范围：1A~50A/ 10mV~800mV; 51A~2500A/ 10mV~300mV; 2501A~12000A /10mV~100mV，常规为75mV
● 环境条件：-25～+40℃，相对湿度：≤80%。
● 温升：额定电流下持续2小时温升变化趋于稳定后，额定电流100A以下不超过80K；额定电流100A以上温升不超过120K。
● 过负载性能：120%额定电流值，2小时。
● 热电势影响：不超过等级指数的50%。
● 精度等级：0.2级，0.5级。

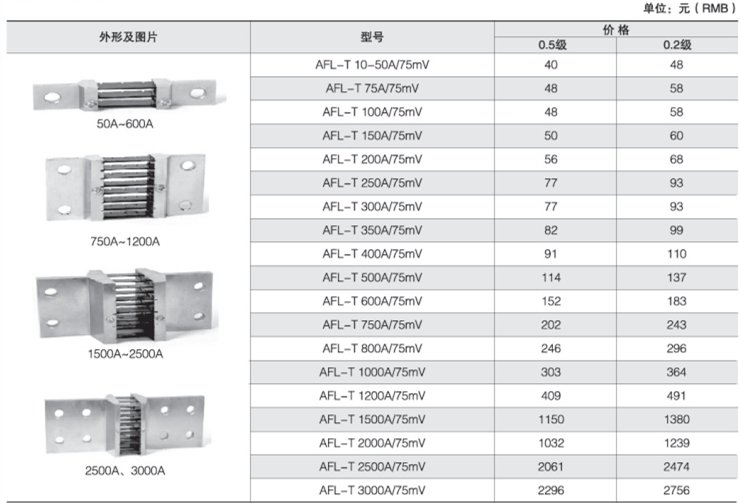

3 产品报价
