NI myDAQ虚拟仪器测控实验系统

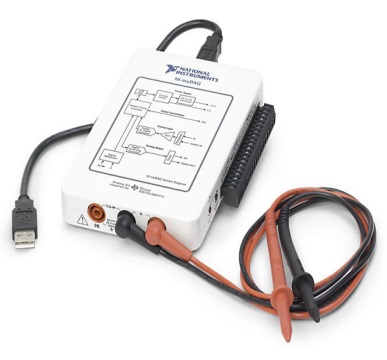

一、myDAQ数据采集卡

NI myDAQ 是一种使用 NI LabVIEW 软件的低成本便携式数据采集 (DAQ)设备，用户可使用它测量和分析实际信号。 NI myDAQ 适用于电子设备和传感器测量。通过与计算机上的 NI LabVIEW 配合，用户可分析和处理获取的数据并可随时随地控制简单的进程。NI myDAQ 采用 USB 接口，提供了模拟输入 (AI) 、模拟输出 (AO) 、数字输入和输出 (DIO) 、音频、电源和数字万用表 (DMM) 函数。

技术参数：

myDAQ配套主实验箱:

·采用主实验箱+模块化实验板结构；

·电源输出功能：提供+5V、-5V、+12V、-12V直流电源。

·实验面包板：170*65mm；

·采集卡接线端口：20针（适用美国NI公司myDAQ数据采集卡接口）；

·实验模块接线端口：20路；

·实验箱尺寸：52cm*33cm*15cm；

myDAQ配套实验对象：

1.实验模块：

·压力传感器与调理电路模块；

·电机调速与测速电路模块；

·温度传感器与控温模块；

·光强度检测与控制模块；

·磁场传感器与调理电路模块；

·湿度传感器与调理电路模块；

·红外发射接收与调理电路模块；

·热释电传感器与调理电路模块；

·开关量信号控制和检测电路模块；

·可燃气体传感器与调理电路模块；

·交通灯控制电路模块；

·音频传感器与调理电路模块；

·热电偶传感器与调理电路模块；

·加速度传感器与调理电路模块；

·超声波发射接收与调理电路模块；

·PH值酸碱度测量电路模块；

·悬臂梁电阻应变片与调理电路模块；

·步进电机控制与位置检测电路模块；

·光电池照度检测与控制模块；

2.实验内容：

·函数信号源实验；

·数字存储示波器实验；

·频谱分析仪实验；

·任意波形发生器实验；

·温度测量与温度控制PID实验

·光强检测与控制实验；

·湿度计检测实验；

·红外数据传输实验；

·电子秤测重实验；

·电机调速与测速开环实验；

·电机调速与测速闭环PID实验；

·热释电人体感应实验；

·磁场场强检测实验；

·开关量信号控制和检测实验；

·流水灯与抢答器控制实验；

·自动控制窗帘系统实验；

·遥控电风扇系统实验；

·可燃气体检测实验；

·交通灯系统控制实验；

·音频分析测量实验；

·热电偶温度检测实验；

·加速度测量实验；

·振动测量实验；

·超声波测距实验；

·PH值测量实验；

·悬臂梁应力分析实验；

·步进电机控制与位置检测实验；

·光电池照度计实验；

myDAQ配套实训对象：

·myQuake NI miniSystem振动测量控制装置；

本装置使用NI myDAQ的模拟输出端口来驱动并控制振动平台产生地震P波。不同的建筑结构可以放置在这个平台上，用两个加速度传感器通过模拟输入端口进行检测。

·myTemp NI miniSystem材料保温特性装置；

本装置使用NI myDAQ的模拟输入端口读取三路热敏电阻传感器信号。可以探索材料科学与绿色工程的重要概念，包括热传递、热传导、热对流和热辐射。窗体顶端

·myVtol NI miniSystem垂直起降飞行动力学装置；

本装置使用可变PC风扇来产生单自由度（DOF）装置所需的上升力。风扇的飞行距离通过霍尔效应传感器来测量。该系统可用于基础飞行动力学、运动控制和比例积分微分(PID)控制等的基础概念教学中。学生可以直接探索这些概念，控制系统悬停、垂直起飞和降落，从而了解与直升机或鹞式喷气机相似的应用。窗体底端

·双容水箱液位控制装置；

本装置使用NI myDAQ的模拟输出端口来驱动并控制水泵，用模拟输入端口通过液位传感器测量水箱液位。用数字端口通过流量传感器测量液体流量。

实训内容：

1. 差压传感器的零点迁移和性能测试；

2. 液位测量和控制；

3. 流量传感器标定；

4. 压差损失观察；

5. 单容自衡水箱的对象特性测试；

6. 双容自衡水箱的对象特性测试；

7. 单容水箱液位PID控制；

8. 双容水箱液位PID控制；

·太阳能电池检测实训装置；

本装置使用NI myDAQ的模拟输出端口来驱动并控制模拟一个太阳光源，用模拟输入端口通过温度传感器测量光伏电池温度，通过光照传感器测量光照度，通过电流电压传感器检测光伏电池的电流电压。

实训内容：

1. 光伏电池电流监测；

2. 光伏电池电压监测；

3. 光伏电池温度监测；

4. 光伏电池照度监测；

·人工气候室监控实训装置；

本装置使用NI myDAQ的模拟输出端口来驱动并控制加热和制冷系统及光照度，用模拟输入端口通过温度传感器测量环境温度，通过光照传感器测量光照度，通过湿度传感器测量环境温度。

实训内容：

1. 环境温度PID控制；

2. 环境湿度PID控制；

3. 环境光照度监测控制；

NI myDAQ基础实验板：

1. 电路实验板；

2. 模电实验板；

3. 数电实验板；

4. 信号与系统实验板；

配套软件：

1. 提供LabVIEW软件 VIs 驱动程序；

2. 提供教学用Labview软件样例程序；

3. 提供DSOlab信号综合分析软件；

4. NI myDAQ配套 软件；
