【简介】

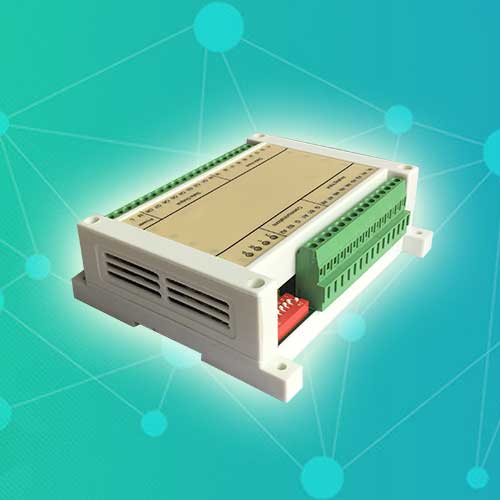

RT3888 数据采集模块（RTU）是一种远程数据采集终端，集成了模拟信号采集、过程IO控制和232/485通信于一体的高性能测控装置，可以直接接入标准变送器信号或仪表输出的模拟信号、电平信号、干触点、脉冲信号等，是小规模过程信号实施无线测控的一种手段。

【概述】

RT3888 数据采集模块（RTU）是一种远程数据采集终端，集成了模拟信号采集、过程IO控制和232/485通信于一体的高性能测控装置，可以直接接入标准变送器信号或仪表输出的模拟信号、电平信号、干触点、脉冲信号等，是小规模过程信号实施无线测控的一种手段。

RT3888 数据采集模块（RTU）内部有一个高性能的微处理器，可以完成模拟信号的采集、量值转换和滤波处理等，监控中心的建立也是非常容易，目前流行的组态软件都可以直接接入，可以满足大多数用户的需求。广泛应用于消防、供水、石化、环保、建筑、电力、交通等各个行业，为众多系统集成商、自动化公司和研究所采用，是一种具有高性格比、稳定可靠的无线数据采集产品。

RT3888 数据采集模块（RTU）可以单独使用，也可以通过485总线进行扩展，建议同一总线内数量低于32套。

【产品特性】

·8路模拟量输入，直流采样,可以接各种变送器；

·8路开关量输入（也可以作为脉冲量输入）；

·8路开关量输出，可以作为遥控、跳闸、告警等功能；

·1个标准485通信口，1个RS485/232接口，支持MODBUS；

·贴片安装，无外部总线，可靠性高，抗干扰能力强；

·螺丝固定、卡式导轨都支持，现场安装更方便；

【技术规格】

1、输入输出

·4路继电器输出,共用公共端,触点容量AC220 3A

·4路隔离开关量输入，12~24V电压触发

·4路0～5V(4~20Ma)直流模拟量输入，测量精度0.5%

2、通讯接口:

·1路隔离RS485通讯接口，通讯波特率9600支持MODBUS RTU 规约

·通讯口隔离电压不小于1500V

·地址范围1..255

3、供电电源:

·DC 隔离电源供电24V

·功率消耗  正常工作 不大于1W ,非正常功耗 不大于2W

4、安装使用:

·安装方式： 卡式导轨安装或者底部螺丝固定

·工作环境温度 －20℃～65℃

·大气压力  86～108Kpa

·存贮温度：  -40℃～85℃

·相对湿度：   ＜85%（20±5℃条件）无凝露

·工作环境：无爆炸,无腐蚀性气体及导电尘埃, 无严重霉菌存在,无剧烈振动,无冲击源；如果需要在此类环境下工作，请采取相应的防护措施。
