BQ5A液晶框架式双电源控制器 杭州博耐电子设备有限公司

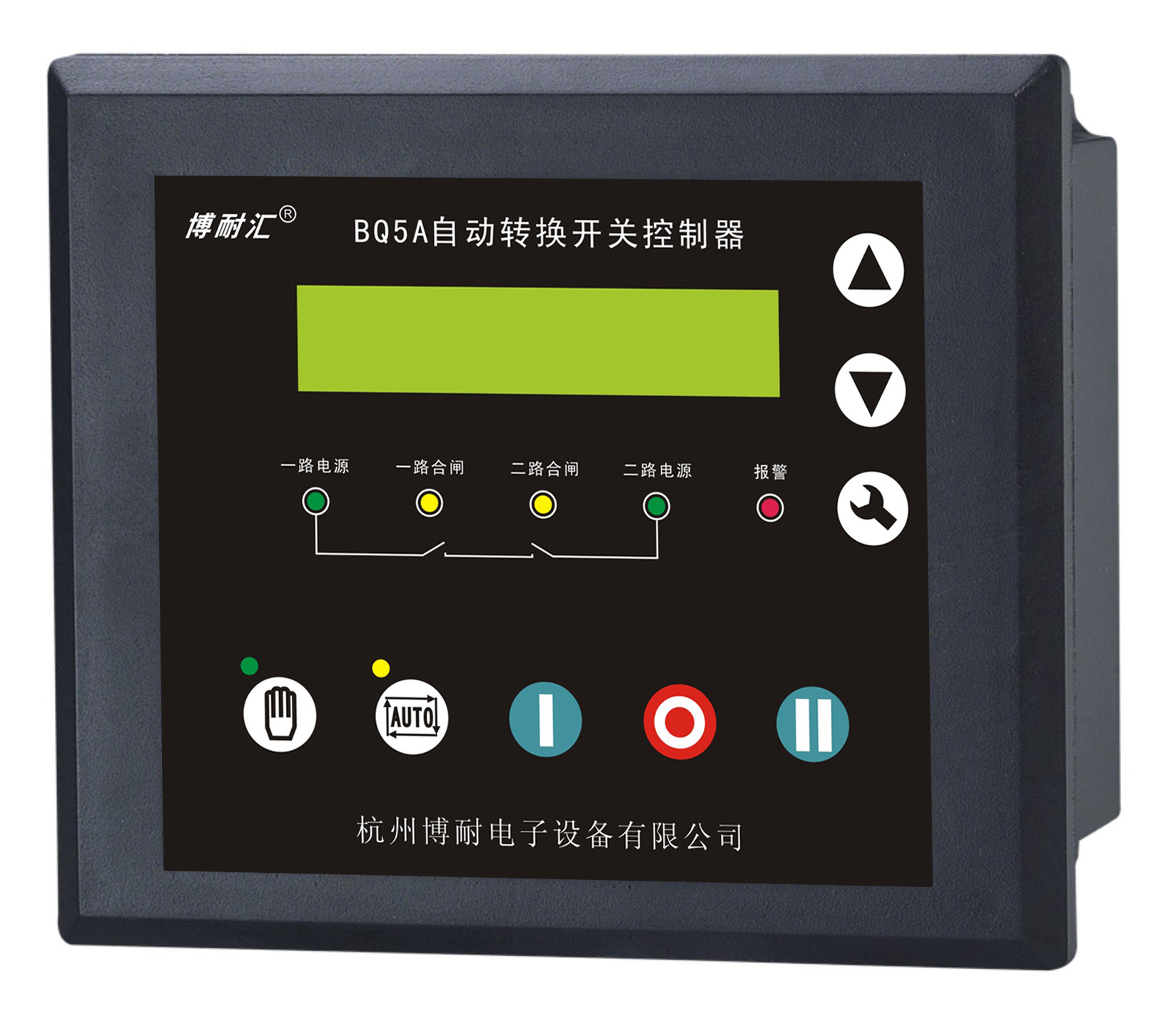

BQ5A液晶框架式双电源控制器

产品型号: BQ5A
产品价格: 价优
产品品牌: 博耐汇

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 张生
所在区域: 浙江.杭州
办公地址: 万丰机电大厦
邮  编: 311200
电  话: 0571-82733621
移动电话:
传  真: 没填
电子邮件: cwzcz@163.com
公司主页: https://bndzsb.1688.com/

详细描述:


产品概述

       BQ5A自动转换开关控制器是一种自动化测量、LCD显示为一体的智能双电源切换系统。是双电源切换的理想产品,在与低压空气断路器配套使用后,特别适合于两路低压进线侧的自动转换和保护。

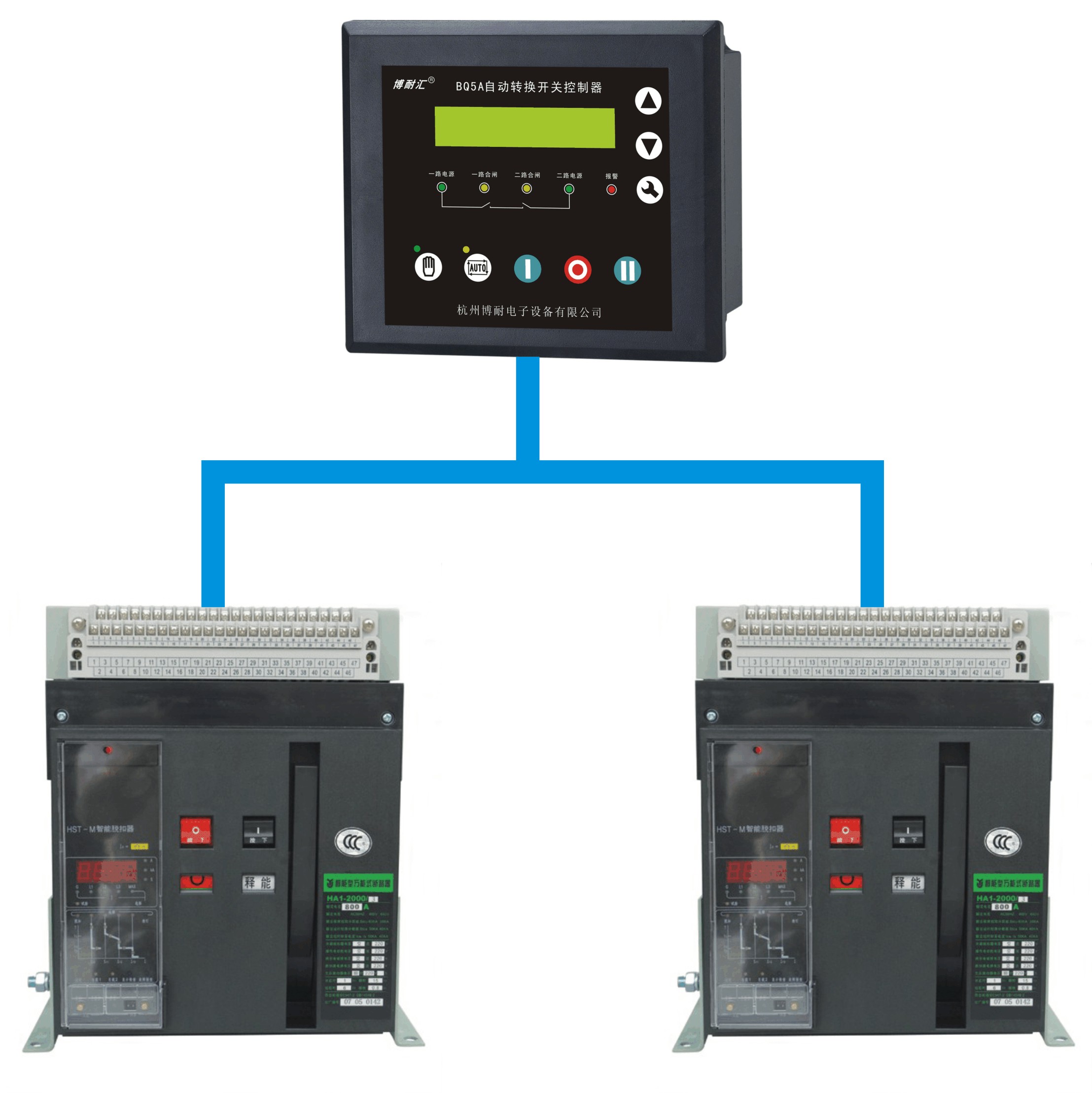

       BQ5A自动转换开关控制器的执行部件是框架式空气断路器,两台断路器不用加装适配器,也可以不需要欠压脱扣器,控制器不需要外接直流电源,直接对两路供电状态进行检测,自动控制完成常用电源与备用电源的转换。

       产品具有结构紧凑、电路先进、接线简单,可靠性高,可广泛应用于电力、石油、化工、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。





产品特点

  1.用于两路市电、或一路市电一路发电自动切换,尤其适合两路低压空气断路器的切换;

  2.时刻监视两路三相电压,对出现的电压异常(如失压、过压、 欠 压、缺相)做出准确的判断并输出控制开关量;

  3.设有自动/手动状态切换功能,在手动方式下,可按手动键实现开关分合闸;自动状态下,任一路出现电压异常时,开关自动切换到另一路;
  4.运行模式可设定为一路优先、二路优先或无优先(互为备用);

  5.数字显示两路相电压及线电压,LED显示两路合闸及工作状态;

  6.可在控制器上更改各参数,均采用数字化调整(连续可调);同时记忆在内部FLASH 存储器内,在系统掉电时也不会丢失;

  7.具有自动启动油机功能;控制器不需要外接直流供电电源,简单方便;

  8.具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用;

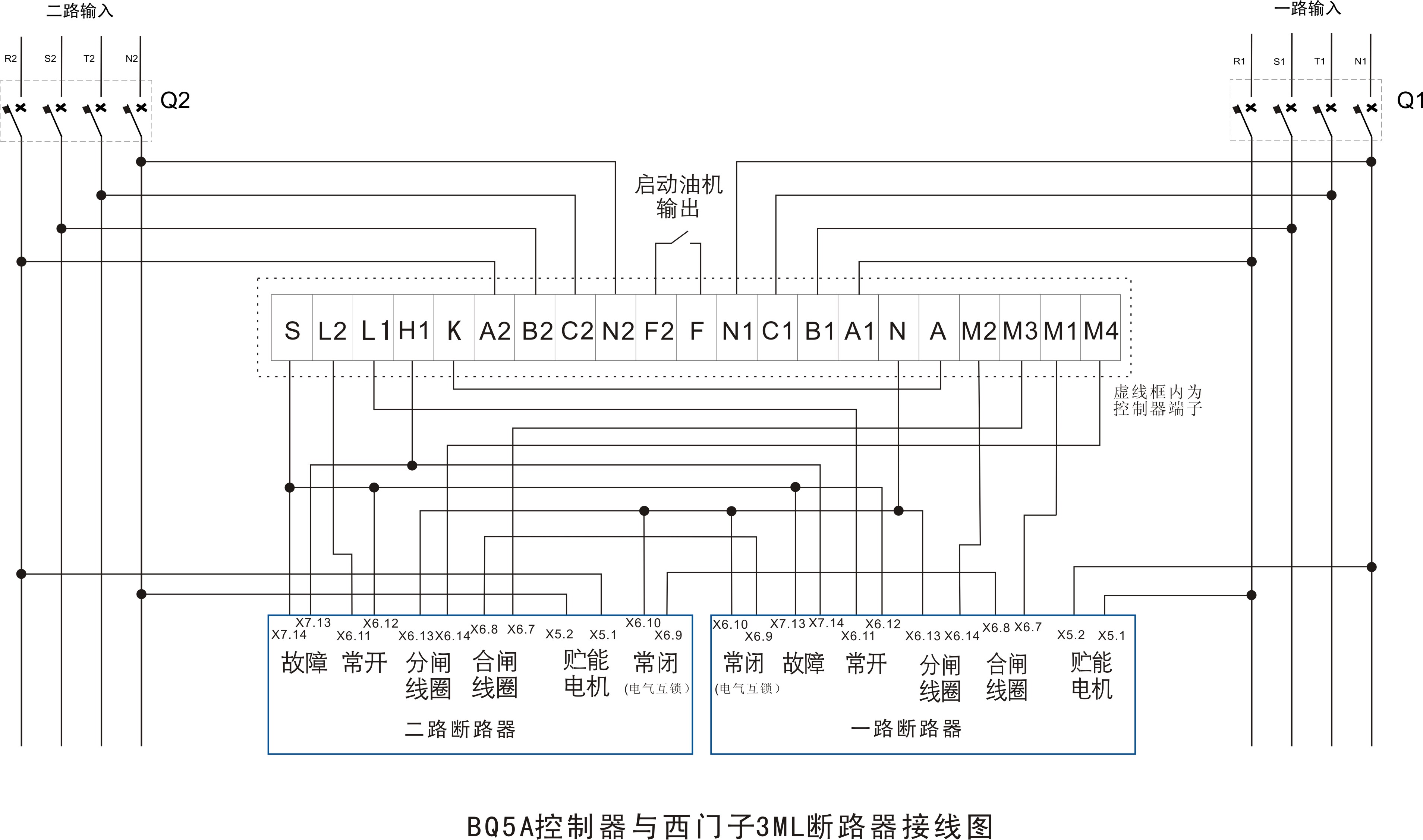

  9.控制器可与任何低压空气断路器配套,如DW45、DW17、DW15、ABB Emax、MT、3WL等。

  10.模块化结构设计,阻燃ABS塑料外壳,嵌入式安装方式,插拔式接线端子,结构紧凑,安装维护十分方便。





使用方法

   1.电源:

       交流输入:取自一二路A、N相电压,只要其中一路有电,即可工作,单相电压>170V。(该系统要求接N)

       交流输入电压范围:0-279V(单相)╱0-482V(三相)50Hz

       输入三相电流:0-5A(额定)



   2.继电器输出容量:10A  220VAC

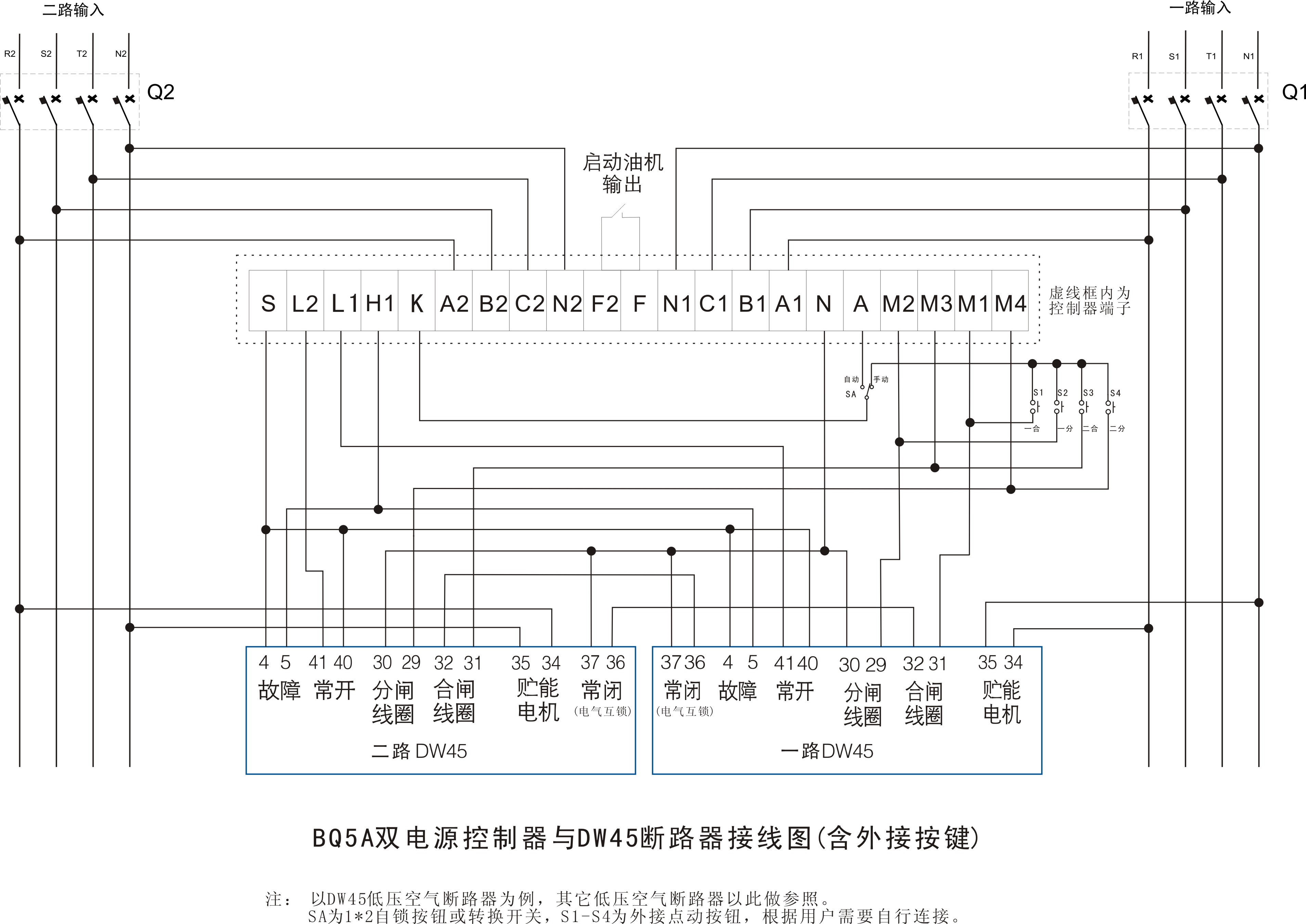

   3.控制器接线端子说明

       A1,B1,C1,N1:接一路电源

       A2,B2,C2,N2:接二路电源

       K,N:控制器输出电源,以上两路电源只要任何一路有电源输入,K、N就有AC220V电源输出

       A:控制器M1、M2、M3、M4内部无源公共接点,一般接K

       M1:一路合闸输出

       M2:一路分闸输出

       M3:二路合闸输出

       M4:二路分闸输出

       S:一二路断路器辅助及报警公共接点

       L1:控制器一路合闸指示,接一路断路器辅助常开

       L2:控制器二路合闸指示,接二路断路器辅助常开

       H1:控制器两路报警指示,接一路和二路断路器报警常开

       F,F2:油机启动输出接点,一路电源不正常时,会自动输出启动信号





外形尺寸



    142*122

开孔尺寸

     130*111







工作条件

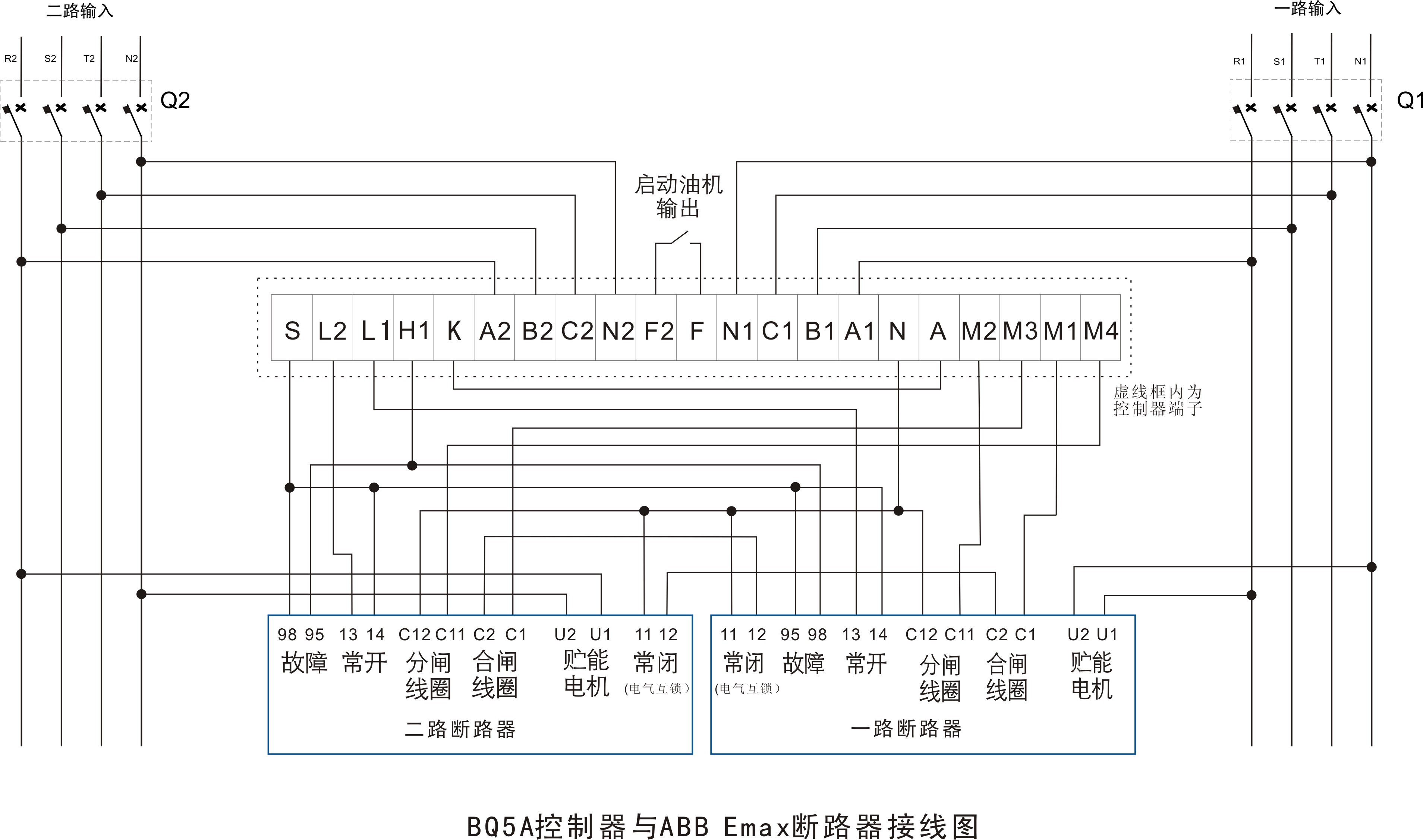

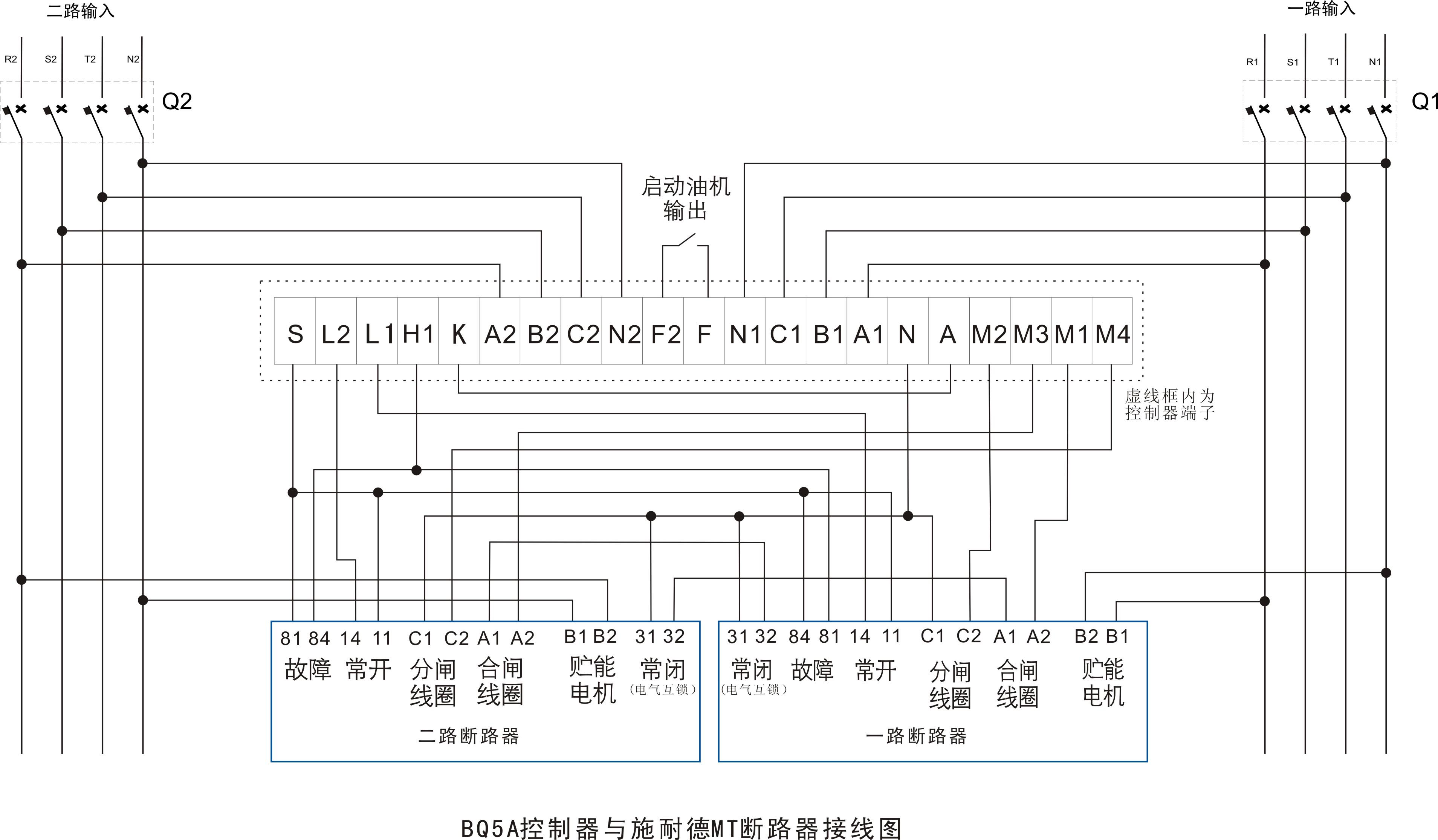

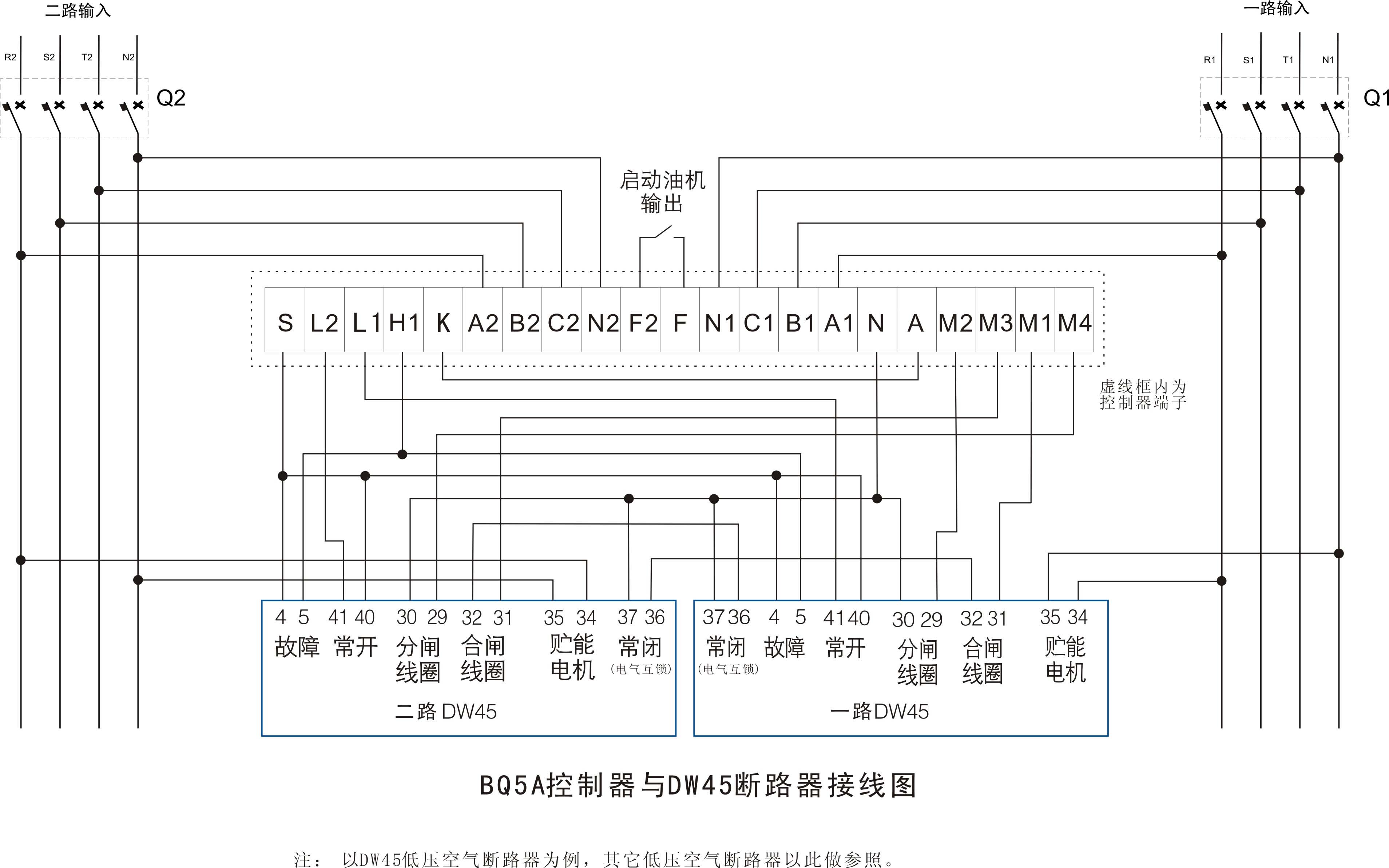

       1:由于各种低压空气式断路器型号众多,我们选取其中几个有代表性的:国产DW45;ABB EMAX ;施耐德MT20;其它型号以此做参照。

       2:为了双电源的正常工作,低压空气式断路器接入时必须安装一些附件: 如合闸电磁铁,分励脱扣器。

       3:虽然没有机械联锁有电气联锁也可工作,但是为了产品的安全可靠运行,建议加装机械联锁,使产品实现双重保护尤为必要。

       4:产品出厂前已经过严格测试,错误的接线及测试试验将会对控制器造成损坏。
