TQi.MX6Q工控板

广州天嵌计算机科技有限公司

产品型号:	TQIMX6Q_BASEC
产品价格:	价优
产品品牌:	天嵌科技

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：王经理

所在区域：	广东.广州番禺
办公地址：	广州市番禺区大石街南大公路鸿图工业园厂房A1402
邮　　编：	510630
电　　话：	020-38373101
移动电话：	15913157828
传　　真：	020-38373101-816
电子邮件：	adam.wang@embedsky.net

公司主页：	http://www.embedsky.com/

详细描述:

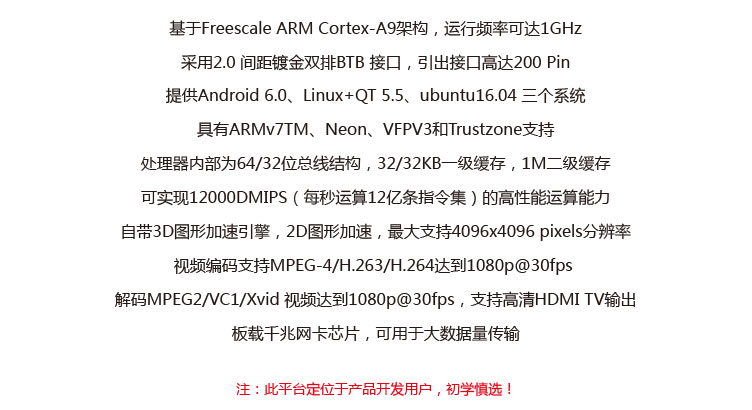

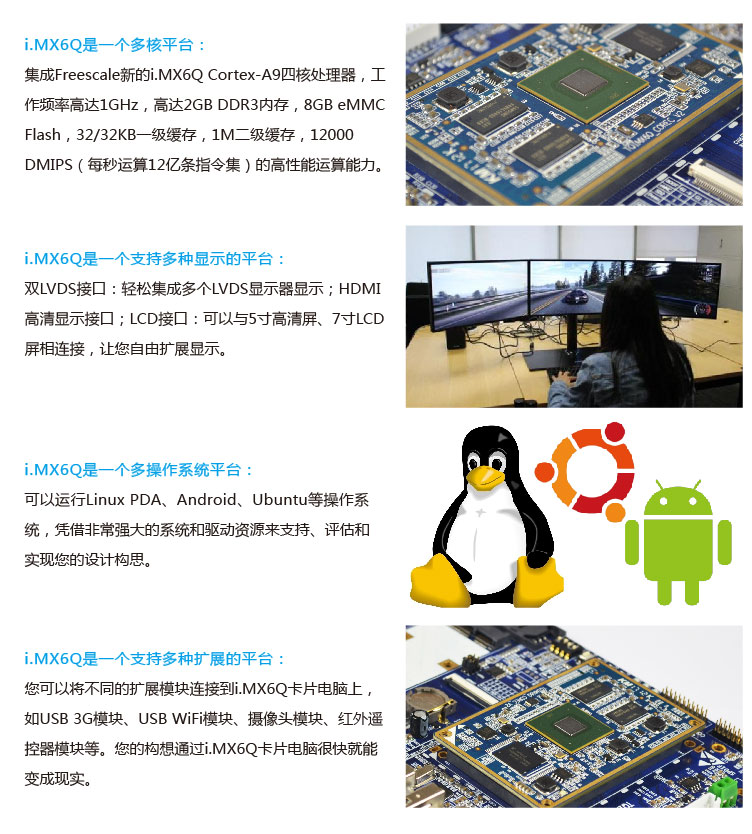

i.MX6Q芯片特性

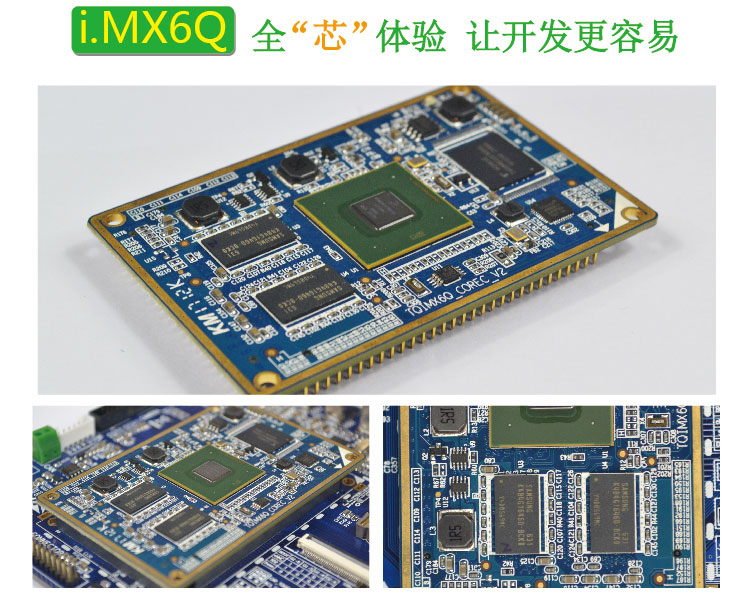

天嵌i.MX6Q CoreC开发板,NXP Cortex a9,超树莓派,超4412,i.MX6系列芯片性能高功耗低,支持多屏异显

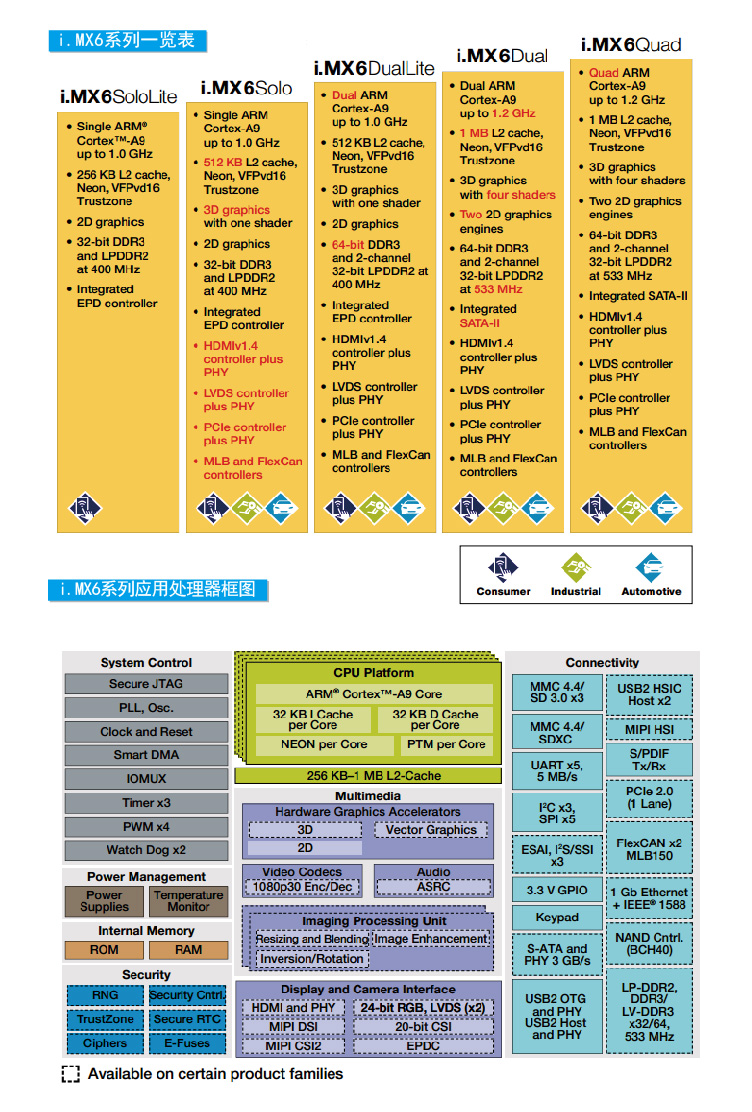

i.MX6系列一览表&应用处理器框图

i.MX6Q核心板配置：

名称	配置	价格	级别	备注
TQi.MX6QCoreC 核心板	四核4*1GHz主频2GB DDR3 8GB eMMC	550元	商业级	标配
TQi.MX6QCoreC 核心板	四核4*1GHz主频1GB DDR3 8GB eMMC	495元	商业级	选配
TQi.MX6QCoreC 核心板	四核4*1GHz主频2GB DDR3 8GB eMMC	750元	工业级	选配

i.MX6Q VS EXYNOS 4412
芯片厂商	NXP(飞思卡尔)	三星
参数/处理器	I.MX6Q	4412
系列	单/双/四核共5款芯片(PIN脚兼容)	双/四核2款芯片(PIN脚兼容)
核心数	四核	四核
构架	A9	A9
主频	1G	1.4G
GPU	GC2000	Mali-400mp4
多边形生成率	100M	44M
像素填充率	1.25G	1.6G
浮点运算	24G	7.2G
内存通道	64位双通道	64位双通道
USB2.0 OTG	1路	1路
USB2.0 HOST	1路	无
HDMI	1路	1路
硬盘接口	SATA II 3Gbps	无
RGB接口	2路（单路1920×1200）	1路
LVDS接口	2路(单路1366×768，双路1920×1080）	无
多屏显示	支持(最多4屏异步显示）	无
多媒体编解码	可同时2路720P硬件编解码
以太网	1000/100/10 Mbps	无
PCIE接口	1路，PCIE2.0	无
CAN总线接口	2路	无
电源管理	芯片集成	无
音频接口	3路 I2S/AC97	3路 I2S/AC97
摄像头接口	3路	2路
SD/SDIO接口	4路,支持1.8V/3.3V CARD	4路
SPDIF接口	1个	1个
矩阵键盘	8x8	14x8
I2C	3路	8路
SPI	5路	3路
UART	5路	4路
GPIO口电平	3.3V（适用范围广）	1.8V
工作温度	商业级，工业级，汽车级	商业级
供货周期	长（10年以上)	短，更新换代快
功耗	350mW	380mW

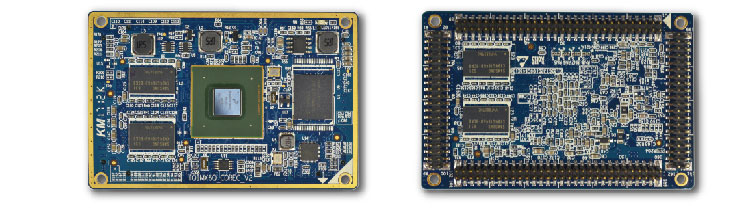

TQIMX6Q_BASEC核心板

核心板尺寸	52x80mm
核心板层数	8层沉金工艺，布局布线充分考虑EMI、ESD
输入电压	5V电源输入
CPU	NXP(Freescale) i.MX_6Quad
主频	1GHz x4Core
内存	2GB DDR3 1333M
存储	8GB eMMC，支持高达64G TF卡或SD卡启动存储
OS	Android 6.0，Ubuntu 16.04，Linux+QT 5.5
Kernel	4.1

底板尺寸	18013016mm（不含接口尺寸）	SPI	1路
底板层数	4层	IIC	3路
输入电压	12V	CAN	1路
套板功耗	1.8W	RTC	1个
Usb OTG	1路	SD卡座	1个
Usb Host	3路	SDIO WIFI	1路
Mini-PCIe	1路	User key	4路
PWM	4路	RST复位	1个
HDMI	1路，支持1080P全高清	摄相头	1路
音频	MIC、PHONE、SPK	用户按键	3个
网络	1000/100/10Mbps	SIM卡座	1个
硬盘接口	2.5Gbps SATAⅡ接口	红外IrDA	1路
LVDS	2路，支持720P高清	LCD	1路
UART	5路，2路RS232，5路TTL	扩展接口	1路SPI2、1路I2C3、1路CAN2、 2路PWM、1个GPIO

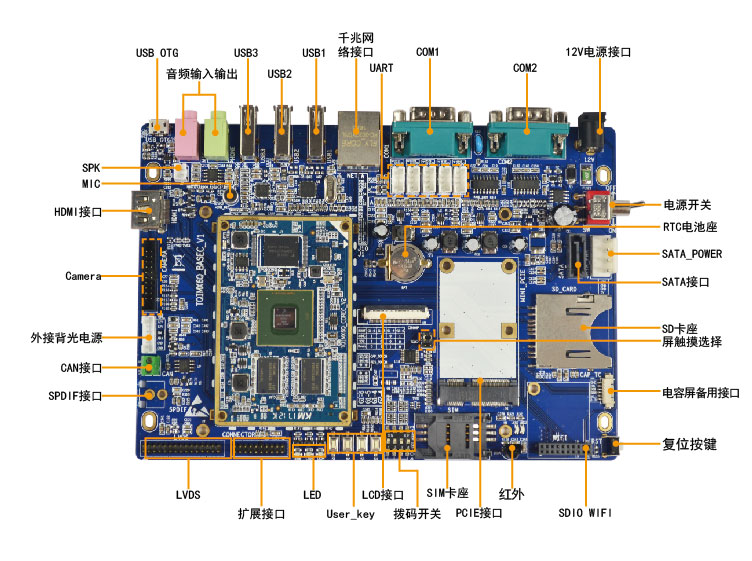

TQIMX6Q_BASEC开发板接口图

TQIMX6Q_BASEC开发板适用的扩展模块有：ov5640摄像头、TVP5150摄像模块、usb WIFI模块（Android 6.0适用）、4G模块 SIM7100C（Ubuntu16.04系统除外）、USB蓝牙

适用的屏有：5寸高清电容屏、TN92 7寸电容屏、7寸高清电容屏、10.1寸高清电容屏
