TQ335XBv2开发平台

广州天嵌计算机科技有限公司

产品型号:	TQ335XBv2
产品价格:	价优
产品品牌:	天嵌科技

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：王经理

所在区域：	广东.广州番禺
办公地址：	广州市番禺区大石街南大公路鸿图工业园厂房A1402
邮　　编：	510630
电　　话：	020-38373101
移动电话：	15913157828
传　　真：	020-38373101-816
电子邮件：	adam.wang@embedsky.net

公司主页：	http://www.embedsky.com/

详细描述:

TQ335XB工业设计,接口丰富,速度快,容量大

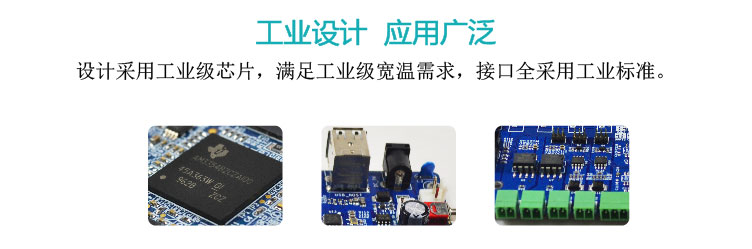

TQ335XB工业设计,应用广泛

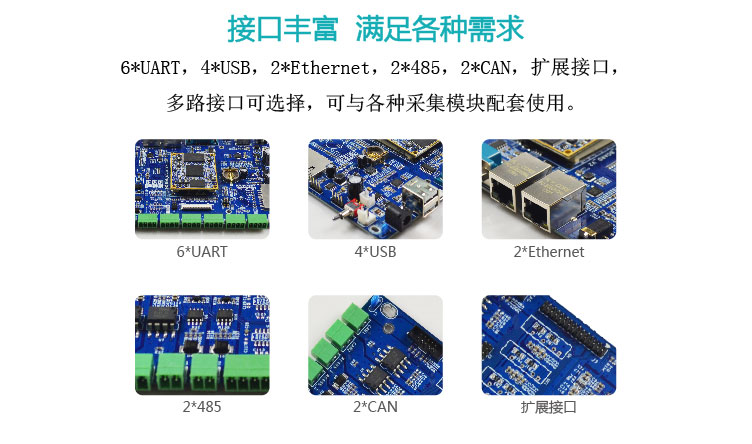

TQ335XB接口丰富,满足各种需求 TQ335XB安全系数高

TQ335XB开发平台支持Android4.0、Linux3.2

TQ335XB的应用领域

TQ335X_COREB核心板主要由MPU(AM335xBZCZA100)、内存(DDR3，512MB)、NandFlash，RTC及其它外围电路组成。核心板使用引出功能最多的ZCZ封装的MPU，并引出了AM335x芯片的所有功能，留有各种应用的接口于底板上，满足学习或者是产品开发的所有要求。部分端口多达7种功能复用，可通过对端口资源的灵活配置，匹配不同的接口底板，快速实现产品的多样化。

核心板尺寸	50417mm
核心板层数	PCB采用6层沉金工艺，布局、布线充分考虑EMC、EMI
核心板引脚数	160pin，采用B2B高速接口
CPU	TI AM335X ARM Cortex A8
主频	最高1GHz
内存	512MB，DDR3 512M*1pcs
Nandflash	1GB Nandflash
核心板工作功耗	5伏 300毫安
工作温度	-40℃~80℃

其中 CPU 部分电气特性如表所示：

参数	最小值	最大值	单位
GPIO 输入电压范围	-0.5	3.8	V
ADC 输入电压范围	-0.5	2.1	V
USBx_VBUS 输入电压范围	-0.5	5.25	V
RTC 电池电压范围	2.7	3.6

警告：请勿使核心板 GPIO 端口工作在 3.6V 以上，ADC 端口输入信号峰值不得大于2.1V，否则将造成核心板损坏!

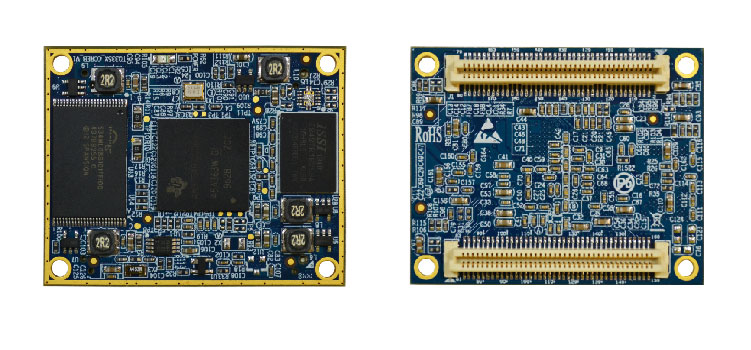

天嵌科技TQ335XB CoreB核心板

天嵌科技TQ335XB CoreB核心板尺寸图

尺寸大小	183*116mm（不含接口尺寸）
PCB层数	4层
输入电压	9-24 伏 1A 电源输入
Usb OTG	1路 USB_OTG 2.0 下载接口
Usb Host	4路 USB_HOST 2.0 输出
Audio	1路 PHONE，2 路输出
Ethernet	2路千兆网口，10/100M/1000M
UART	最多支持6路，UART1引出RS232(DB9座子)和TTL电平; UART2～5可选RS232/TTL电平;UART6输出TTL电平; UART2 /3 /4分别与CAN2/485_1 /485_2复用
RTC 备用电池	支持
SD 卡座	1个
ADC	4路12位ADC
EEPROM	板载 E2PROM芯片AT24C02
JTAG	标准10PIN简牛座（2*5,2.0 间距）
RST 复位	1路复位按键
RS485	2路，与UART3/4复用，通过跳帽选择；预留隔离保护电
CAN	2路，CAN2与UART2复用，通过跳帽选择；
LCD 类型选择	24bit 色，底板支持电容屏/电阻屏自由切换，通过跳帽选择
扩展接口	扩展口引出部分 USB、UART、GPIO 和 SPI 引脚

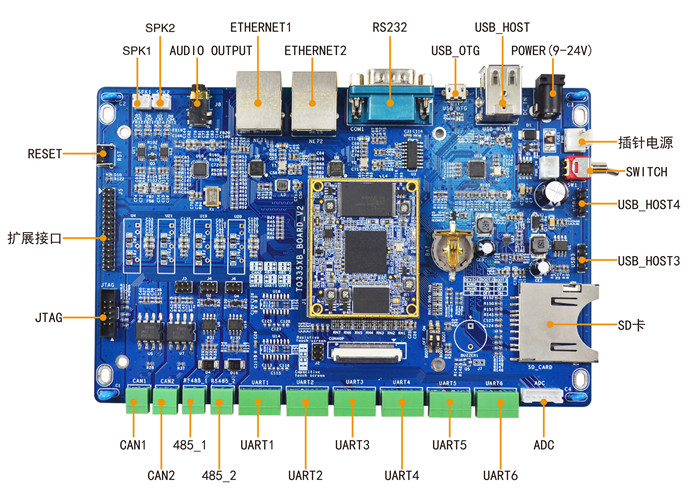

天嵌科技TQ335XBv2开发平台接口说明
