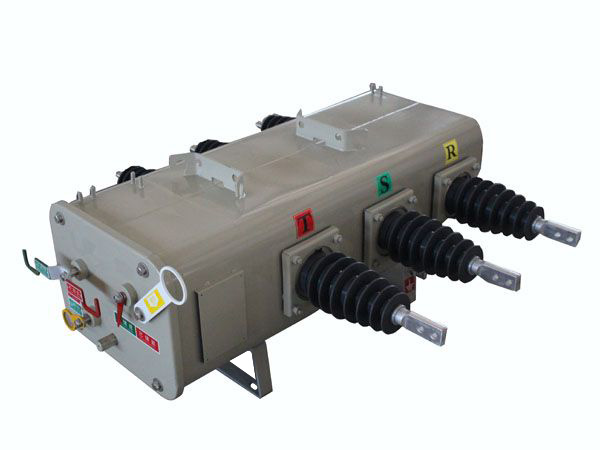

10kv户外sf6断路器

一、产品概述

       10kv户外sf6断路器适合用于柱上安装,额定电压12/24/40.5kV,额定电流400A、630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有最新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。

二、标准使用条件

• 环境温度

• 周围空气温度：上限＋50℃，下限－40℃。

• 相对湿度：100%

• 海拔不超过1000m;2000m;3500m。（按用户订货时提出要求。不提出为常规1000m要求。）

• 风压不超过700pa （相当于风速34m/ｓ）。

• 地震烈度：8度。

• 安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。

• 污秽等级：Ⅲ类、Ⅳ类。

三、10kv户外sf6断路器产品特征

1. SF6气体绝缘

2. SF6气体是无毒、不可燃的电绝缘气体，具有极佳的灭弧特性。

3. 套管多样性

4. 除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。

5. 可见的断开/闭合状态

6. 站在地上很容易看清用颜色标记的主触点位置指示器 （绿断开；红闭合）。该指示器与主触点驱动轴总成直接连接，确保准确显示触点状态。

7. 快速操作

8. 采用弹簧储能的操作机构确保快速合闸与分闸操作（少于100毫秒）。

9. 可以实现遥控

10. 备有电子控制器，既可就地操作，也可用FTU界面实现主控台操作。

11. 坚固耐用的开关

12. 开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用304L不锈钢钢板）做成，确保有很长的使用寿命（20年），并能实施一系列操作，具有柱上设备理想的特性。

13. 每一开关出厂前已经充装好SF6气体，密封处理，并按IEC60265-1（1988）、 GB3804-1990标准进行试验。
