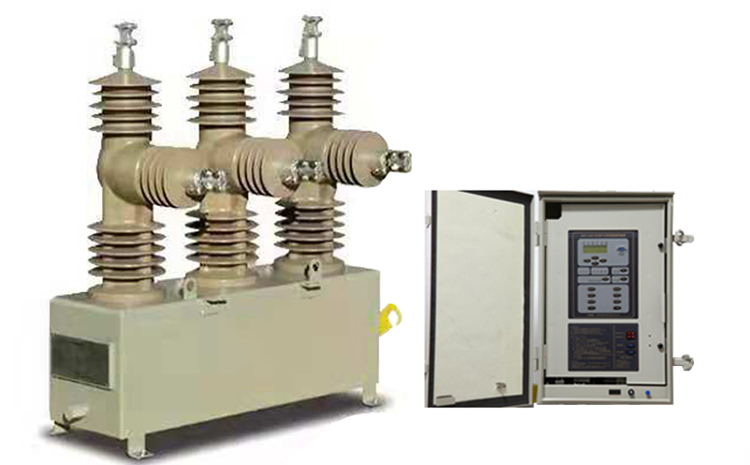

24kv户外高压真空重合器

1、产品概要

       24kv户外高压真空重合器是满足快速发展的智能配电网该产品同时符合一二次融合标准及要求，对终端开关设备的需求而开发的新一代智能自动真空重合器。

       24kv户外高压真空重合器利用电压,电流,时间,计数（失压次数和故障电流次数）信息控制的线路自动化智能真空重合器,它保留了电流时间控制（ IT）和电压时间控制（ VT）方式的优点并祢补了其缺陷。具有速断、过流、过压、欠压、缺相、单相接地、涌流抑制、冷负荷起动抑制开断、断线、高阻抗接地等保护功能。适应于配网的环网线路、放射性线路、分支线路和终端用户线路.

2、结构特点

       24kv户外高压真空重合器采用 SF6(干燥空气) 气体绝缘、真空灭弧方式，具有良好的绝缘和灭弧性能。VITC 控制装置发出指令，由弹簧操作机构或永磁操作机构操作开关合闸/分闸，分/合闸状态由机械保持。与自动分段器或其它 FTU 的配电自动化开关相配合具有很好的兼容性。

3、24kv户外高压真空重合器使用环境:

• 环境温度 : -40 ~ 80℃

• 湿度条件 : 0 ~ 100% (相对温度)

• 使用海拔 : 5000m 以下

• 最大日温差:≤25℃

• 风压不超过:700pa(相当于风速 34m/s)

• 耐地震能力:按 8 度设防,地面水平加速度 0.25g,垂直加速度 0.125g.承受三周正铉波/水平和垂直加速度同时作用,并考虑引出线端部套管连接导线及震荡的影响。

• 安装场所:没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。

• 污秽等级：III 类、IV 类

• 覆冰厚度：10mm

• 积雪强度：35mm

• 日照强度：0.1W/cm
