君通QCX5磁力启动器壳体厂家直销热卖上海人民正泰德力西基本介绍

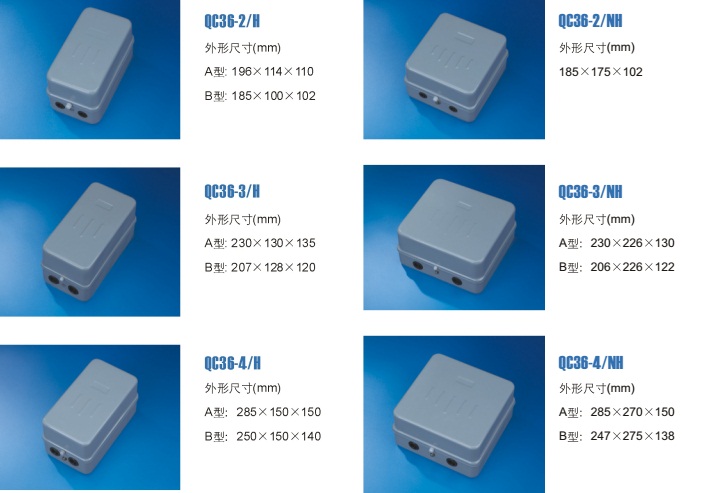

11KW 15KW磁力启动器外壳 QCX5磁力启动 详细说明：
    磁力启动器外壳厂家批发 磁力启动器拉伸铁壳 磁力启动器外壳价格 磁力起动器铁壳 配件 QCX5磁力启动器拉伸铁壳 可定制
    询价交易链接：

   QCX5空压机保护器（QCX5空压机磁力起动器）适用于交流50Hz 或60Hz，额定工作电压660V 及以下，额定工作功率为15kW及以下空气压缩机的启动、停止及过载保护之用。 QCX5空压机保护器有交流接触器、热过载继电器组成，装于具有一般防尘能力的金属防护外壳 内，并有易于操作的按钮。热过载继电器具有温度补偿及自动与手动复位功能，可以板动调节钮进行电 流整定。热过载继电器还带有断相保护机构，当电动机在断相运转时，能够切断电动机电源进行断相保护。


君通QCX5磁力启动器壳体厂家直销热卖上海人民正泰德力西性能特点

 型号含义 QC X5 - □ 额定工作电流 设计序号 电磁起动器

     工作条件 ◆ 海拔高度不超过2000m；

     ◆ 周围空气温度不超过 40℃，且24 小时内的平均值不超过 35℃全年的平均温度为 20℃，周围空气 温度的下限值是-5℃；

     ◆ 周围空气是清洁的，不应有尘埃、烟灰、**气体和蒸气或含盐而污染。大气的相对湿度在周围的空 气温度为 4 0 ℃不超过5 0 % ；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃，并考虑到因温度变化发生在产品表面上的凝露；

     ◆ 与垂直面的倾斜度不超过5?。 主要技术参数

     ◆ 起动器约定发热电流和额定工作电流见表1 表1 型 号 额定工作电流(A) 不同额定工作电压下最大控制功率(kW) 主 触 头 辅助触头 热过载继电器的常分触头 380V 660V 380V 380V 220V 380V 500V 600V QCX5 B12 8.5 3.5 1.2 2 2.2 4 3 QCX5 B25 15.5 6.7 4 7.5 5.5 QCX5 B50 22 13 6.5 11 11 QCX5 B65 30 17.5 9 15 15 注：辅助触头380V 时最大工作电流3A。


君通QCX5磁力启动器壳体厂家直销热卖上海人民正泰德力西技术参数

   欠载保护

当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。

负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。

l     三相不平衡保护

三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。

负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。

l     缺相保护

缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。

负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。

l     自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52、F53自由设定自动恢复的行为：例如F51=3，F52=15，F53=60，其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次以上，并且重复故障的间隔时间短于60分钟(F53=60)，则锁定在停机状态，则需要人工恢复(按“5”键或断电)。如果不需要自动恢复功能，只要将F51设为0。

l         时间继电器功能

如果通过设定参数F61启用了时间继电器功能，则电动机保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。
