一、产品型号及名称

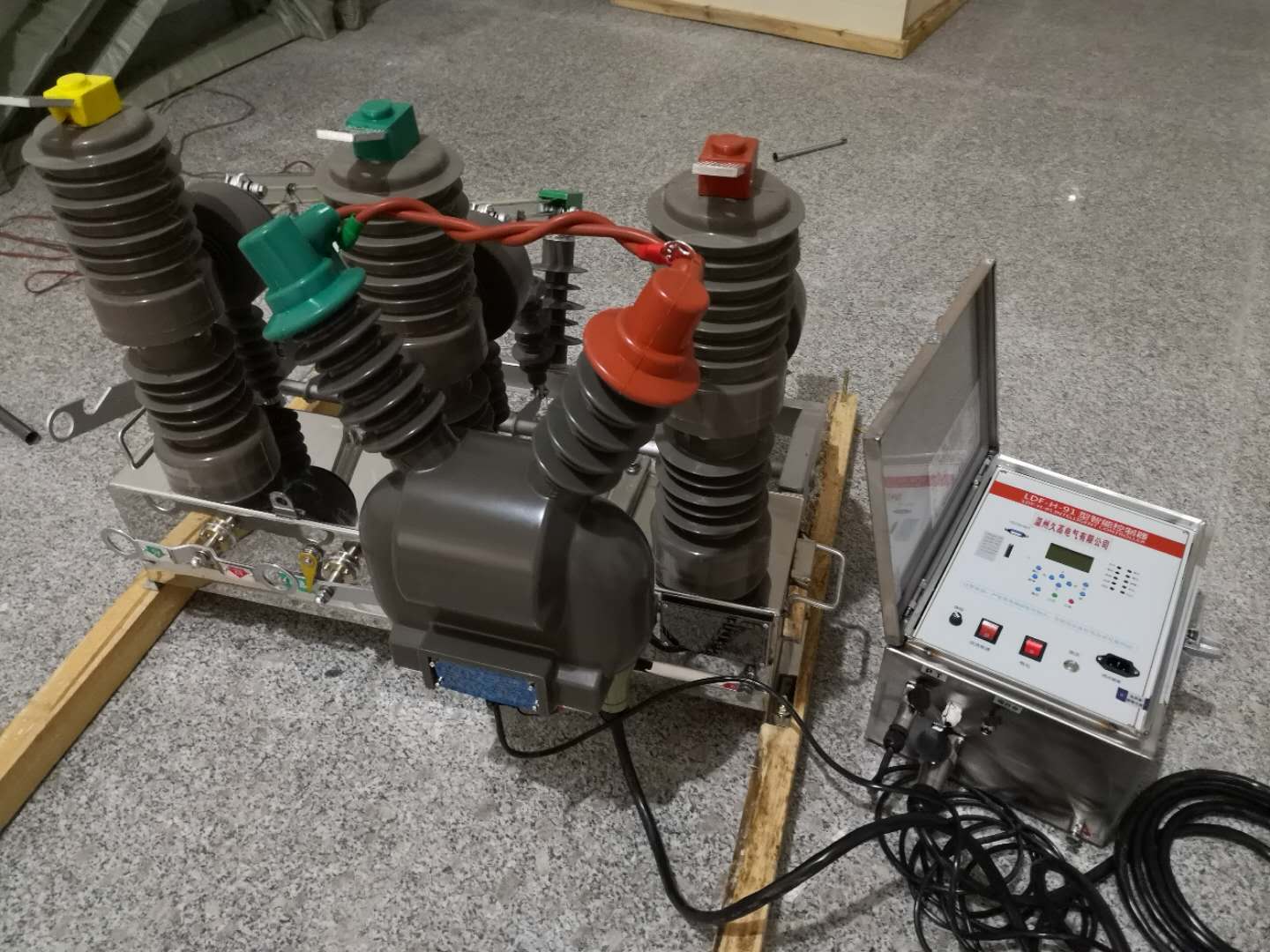

ZW32-12/630-20户外高压真空断路器

ZW32-12G/630-20，ZW32-12G/1250-20

ZW32-12G/630-25,ZW32-12/630-20

ZW32M-12，ZW32-12M,ZW32M-12G

二、 主要用途
ZW32-12/630-20系列户外交流高压真空断路器,（以下简称断路器）是三相交流50HZ、12KV的户外高压配电设备，用于开断，关合电力系统中的负荷电流、过载电流和短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。也可作为电网的分段开关。加装控制器后，可实现配网自动化。更适合用于频繁操作的场所。
1.2 ZWA32-12/T型断路器采用CTB弹簧机构，结构紧凑，性能可靠，分合速度快，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高。ZW32-12断路器可与控制器配套即成重合器，实现遥控、遥测、遥调“四遥”功能。

1.3引用标准
断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
1.4使用环境条件
1、海拔高度不超过2000米；
2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；
3、风速不大于35m/s；
1.5 主要技术参数
序号 项目 单位 数值
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 400、630
4 额定短路开断电流 kA 16、20
5 额定峰值耐受电流 kA 40、50
6 额定短时耐受电流（4S） kA 16、20
7 额定短路关合电流（峰值） kA 40、50
8 机械寿命 次 10000
9 额定电流开断次数 次 20
10 额定短路开断电流开断次数 次 30
11 1min工频耐压（湿）（干）相间、对地/断口 kV 34
42/49
12 雷电冲击耐受电压（峰值）相对、对地/断口 kV 75/85
13 二次回路1min工频耐压 kV 2

1.6 机械特性
序号 项目 单位 数值
1 触头开距 mm 9±1
2 触头超行程 mm 2±0.5
3 分闸速度 m/s 1.2±0.2http://www.3566t.com/sell/20120524/1368277.html
4 合闸速度 m/s 0.6±0.2
5 触头合闸弹跳时间 ms ≤2
6 相间中国距离 mm 340±2
7 三相分合闸不同期性 ms ≤2
8 各相导电回路电阻 υΩ ≤60
9 带隔离开关各相导电回路电阻 υΩ ≤120
10 合闸时间 ms 30-60
11 分闸时间（分励脱扣） ms 20-40
12 储能电动机额定功率 W 40
