气体涡轮流量计
 一、概况

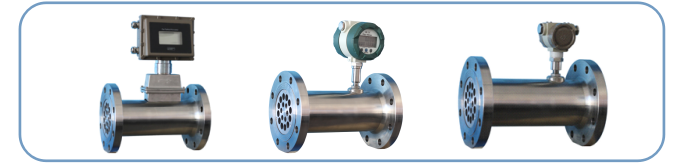

    我公司生产的气体涡轮流量计是吸取了国内外流量仪表现金技术，经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 按功能特点分类，共分为远传型、智能一体化显示型、温压补偿型。



二、产品特点
1、采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
2、设计有整流性能优良的整流器，前后直管段刚性需求降低。
3、 超高量程比，最高可达1:30或更高。
4、按流量频率信号，可将仪表系数最多分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
5、 流量计表头可180°旋转，安装使用简单方便。
6、 高精确度，一般可达±1.5%R、±1.0%R。
7、 重复性好，短期重复性可达0.05%R～0.2%R，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
独特的机芯自润滑系统，使该产品在使用时不保养或少保养。

三、工作原理

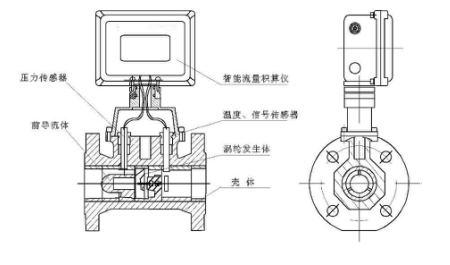

1.流量计结构



2.工作原理
    当气流进入流量计时，首先经过独立机芯的前导结构并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。

四、技术规格

1.技术参数


2.测量范围及耐压等级
2.1 口径-流量-流速对

仪表口径（mm）	标准量程 （m3/h）		扩展量程 （m3/h）		仪表口径（mm）	标准量程 （m3/h）		扩展量程 （m3/h）
DN 25	S	2.5-25	W	4-40	DN 125	S	25-700	W	20-800
DN 40	S	5-50	W	6-60	DN 150	S1	32-650	W	80-1600
DN 50	S1	6-65	W1	5-70		S2	50-1000
	S2	10-100	W2	8-100	DN 200	S1	80-1600	W	50-1000
DN 65	S	15-200	W	10-200		S2	130-2500
DN 80	S1	13-250	W	10-160	DN 250	S1	130-2500	W	80-1600
	S2	20-400				S2	200-4000
DN 100	S1	20-400	W	13-250	DN 300	S	200-4000	W1	130-2500
	S2	32-650						W2	320-6500

2.2耐压等级
