液位变送器

一、概况

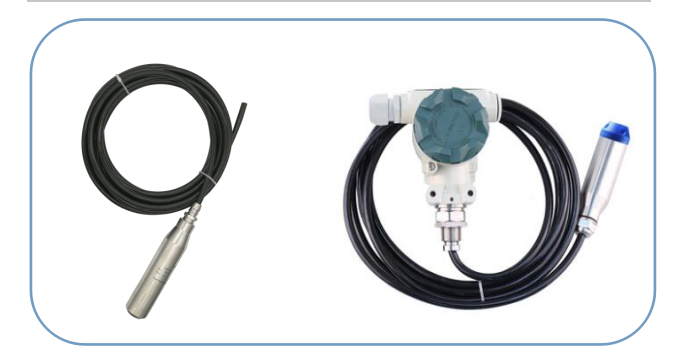

    WSL1000系列液位变送器选用著名的美国NovaSensor公司高精度、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测液体的液位信号转换成4～20mADC、0～10mADC或0～5VDC等标准电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。本产品分一体式、分体式两种结构，分体式产品又有铠装型及防腐型两种产品。铠装型及防腐型产品可以抵御多种腐蚀性液体的侵蚀，能够最大限度地满足客户的需要。
    WSL1000系列液位变送器产品分普通型和本质安全防爆型两种型式，防爆型产品能应用于各种恶劣及危险场所。

二、特点与应用

表19

三、性能指标

表20

四、技术指标
精    度：±0.2%、±0.5%、±1.0%（详见选型指南）
零点偏差： 不超过输出量程的±0.5%(一体式产品，分体式产品零点可调整)
零点和量程调节： ±20%(分体式可调整，一体式产品不可调)
量程调节： 最小量程至最大量程间任意调整(分体式产品，一体式产品量程不可调)
电源影响：小于输出量程的0.01%/V
负载影响： 可忽略不计
温度影响： ±1.5%FS（0.25级）、±3.0%FS（0.50级）、±5.0%FS（1.0级）。(相对于25℃，补偿温度： 0～70℃)
稳 定 性：±0.25%FS/1年

五、结构指标
膜片材料： 316L不锈钢膜片(普通型及铠装型) 、陶瓷膜片(防腐型)
壳体材料： 1Cr18Ni9Ti(普通型及铠装型)、聚四氟乙烯(防腐型)
引 出 线： 双层耐磨防水通气电缆(电缆线输出一体式结构)
           或Φ6外径不锈钢铠装管(铠装型分体式结构)
           或Φ7.5外径聚四氟乙烯软管(防腐型分体式结构)
接 线 盒： 铝合金表面喷塑处理(一体式结构)
电 子 仓： 铝合金电子外壳(分体式结构)
指 示 表： 0%～100%线性指示(模拟表、仅分体式产品)、3-1/2LCD数字显示(数显表、仅分体式产品)
防爆标志： ExiaⅡCT5
防护等级： IP6 8

六、选型

表21

2 特别提示：室外安装使用，注意雷击影响。
