磁栅尺主要市场

金属加工设备 建材机械　木工机械

磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。

在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），

金属板材压轧设备（大型成套设备）等应用方面有明显优势

磁栅的一个重要特点是磁栅尺与磁头处于接触式的工作状态。磁栅的工作原理是磁电转换，为保证磁头有稳定的输出信号幅度，考虑到空气的磁阻很大，故磁栅尺与磁头之间不允许存在较大和可变的间隙，最好是接触式的。为此带型磁栅在工作时磁头是压入于磁带上的，这样即时带面有些不平整，磁头与磁带也能良好的接触。线型磁栅的磁栅尺和磁头之间约有0.01mm的间隙，由于装配和调整不可能达到理想状态，故实际上线型磁栅也处于准接触式的工作状态。

 磁栅尺测量系统专为线性位移测量而设计.

 经济,效率特别适用于长距离的测量.

 特别适用于如油污,切削屑,震动等恶劣环境.

 依应用性质不同可定义出两个不同的系统

 磁性尺测量系统:

使用于线性位移测量并于显示器显示测量值

 磁性编码器:

使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.

特点

精度高:分辨率可达0.001MM,系统精度0.01MM

信号强:读头输出信号为5VPP或24VPP输出,可以直接给二次设备,如PLC,记数器等

信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长,10年不丢磁

防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

安装:

安装要求:

ME- 线缆走向必须和动力线分开以减小串入噪声

输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

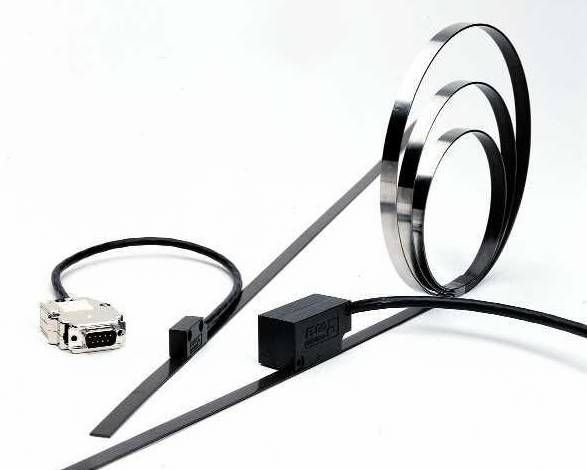

磁带由 3 个部分组成:

长度从 0.5 到 90 m

A 相当柔软的有磁性的尺带

B 铁性的粘合橡胶尺带的柔性基带 . 用于支撑磁带、提供磁场通路,和机床粘合由双面胶带制成

C 此层透磁带用于保护橡胶磁带，可弯曲易于运输，供货时是单独分开的，使用时用双层胶带和橡胶磁带粘合
