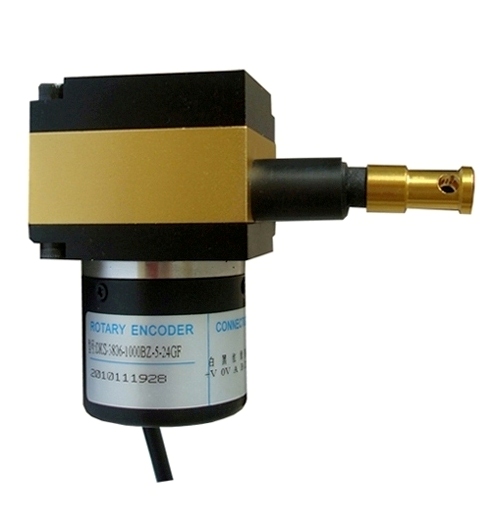

DKL系列拉线位移传感器分为数字输出型和模拟输出型两个产品类。

数字输出型可以选择增量旋转编码器、绝对值编码器等，输出信号为方波ABZ信号或格雷码信号，行程最大可以做到3000毫米，线性精度最大0.05％，分辨力根据配置不同最大可以达到0.005毫米/脉冲。

模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等，输出信号可以为4－20毫安、0－5伏、1－5伏、0－10伏、串行SSI和电阻信号等，最大行程可以达到2000毫米，使用环境最大可以达到IP65的防护等级，-45℃～+105℃的宽温度环境下使用。

本系列非常适合对油缸活塞位置、物体位置、送料车位置的测量、直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制。

二、技术参数：

类型 技术数据

数字输出 模拟输出

传感器类型 增量型编码器、绝对值编码器 精密电阻、绝对值编码器、角位移

电阻值 无 5k、10k

钢丝绳 进口涂塑钢丝绳 进口涂塑钢丝绳

拉线速度 1000mm/s　（MAX） 1000mm/s　（MAX）

测量行程 0~3000mm （0－2000mm）

分辨力 0.02、0.005、0.05 mm/脉冲  理论无限小

精度 0.05％FS 0.1％FS、0.2％FS、0.5％FS

响应频率 最大300 K Hz

输出 长线驱动、推拉输出、SSI、格雷码 4－20毫安、0－5v、1－5v、0－10v

工作电压 DC5V、DC5-26V  24v

外壳材质 进口铝合金，表面氧化处理、耐磨防腐蚀

重量　　　 740g

出线口拉力 4N

抗 震 动 　10HZ 到 1500HZ，10G

电缆长度 4米

工作溫度   -25℃～+85℃ -45℃～+105℃

三、注意事项

1、拉线位移传感器有效测量行程：移动部件实际参与的最大行程

2、输出信号方式：数字量、模拟量等：

3、供电电压：给传感器供电电源电压

4、移动部件测量基本要求：测量精确等级，分辨率大小

5、拉线位移传感器工作环境：温度、湿度、灰尘、其他物影响等

6、拉线速度：移动部件的位移速度，往复可能不一致

7、使用频率：移动部件的每天往复循环次数

8、拉头安装时预拉空间：即拉头安装好后移动部件在初始位置时拉头和传感器之间距离

9、选择拉线位移传感器量程时要考虑预拉空间，若预拉距离大，可以考虑在传感器外加延长线，这样选型时可以减小拉线位移传感器的量程节省很大费用，

10、拉线位移传感器配置等级，这于使用设备的要求等级及计划的费用有关系(威海迪控)

四、产品应用：

■      直线导轨系统

■      机械臂

■      纺织机械

■      建筑机械

■      液压气缸系统

■      试验机

■      汽车测试

■      仓储位置定位

■      纺织机械

■      升降台等伸缩系统

五、性能参数

■     标准量程：100mm,500mm,1000mm,2000mm,3000mm,5000mm,10000mm,30000mm

■     线性度：0.25%F.S.(典型值)

■     防护等级：IP66

■     供电电压：≤24VDC

■     工作电流：符合欧姆定律

■     绳索拉力：3~5N

■     工作温度：-10℃~﹢70℃

■     存储温度：-25℃~+85℃

■     电缆长度：1米(标准)

■     预期寿命：＞50万次满循环

■     最大频响：1kHz

六、机械性能

■     线缆接头：航空防水接头

■     绳索材质：表面覆特氟龙钢缆（进口）

■     壳    体：铝合金表面氧化处理
