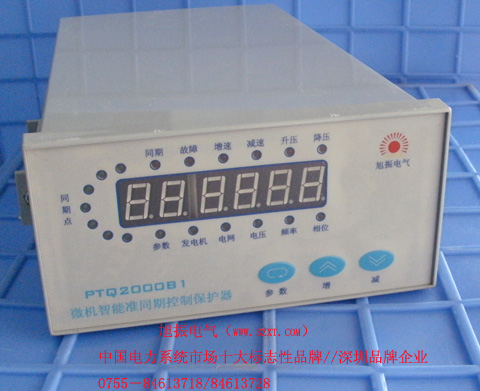

PTQ2000B1微机智能准同期控制保护器它在同期合闸前是一个准同期装置，合闸闭锁后是一个智能型的发电机过流、过压器。它有多种自动调频、调压方式供选择，同时专门设计有手动调节，非常适合于中小型发电厂的控制 设备。它以PIC单片机为核心，具有高集成度、高可靠性、硬件简单、性能完善等特点。

本智能准同期控制器有很高同期精度及快捷的并网速度，并提供合闸闭锁功能；正常工作时，数码管可以显示发电机电压、发电机频率、电网电压、电网频率、发电机与电网电压差、发电机与电网频率差、发电机与电网相位差。



主要特点
1、采用单片机数控技术为核心，具有高集成度、高可靠性、硬件简单、功能完善等特点。
2、 10秒并网，确保捕捉第一次并网时机，精确、快捷、可靠地实现并网。
3、 自动变参数调频、调压，精确预测合闸相角。

4、 适合单台发电机或单条线路的合闸并网。

5、 同期合闸后，装置成为发电机过流过压保护器。
6、 具有多种故障检测功能，使用可靠、方便。
7、 数码显示，参数操作一目了然。

主要功能
1． 自动合闸功能。在发电机工作方式下，对待并发电机以选定的方式自动调频、调压，预测合闸相角达到设定值后以选定的导前时间tdq发出合闸脉冲（命令）完成并列操作。相位差指示灯直观指示发电机与电网的相位关系，若同期成功，指示灯会一直停留在同期点上，很快（软件）会闭锁转为待命状态，同期反馈开关信号作为硬件闭锁可以防止已合闸的通道由于误操作再次调节和合闸。若不成功指示灯不会停留在同期点上，很快（约2秒）投入调频功能（暂不投入调压），再12秒后自动投入下一次同期控制。如果期间修改参数则不允许同期控制，参数修改至少2秒后才允许控制。闭锁期间装置处于待机状态，直到接到重新启动命令或通道切换命令才重新投入运行。



2、合闸人工认可功能。当发电机与电网的频差、压差、相位差都相近或相等的时候，用户可以按面板的“确认”键或其它“认可”操作进行合闸。



3、无压合闸功能。在证实外电网确实无电的情况下可以用“确认”键发出合闸命令，如果电网有电刚操作无效，必须经由同期控制才能发出合闸命令。



4、自动调频功能。同期合闸前，调频（速）电路在任何情况下（除发电机本身掉线外）都可以工作，跟踪电网频率，电网掉线时锁定50Hz；



5、自动调压功能。同期合闸前，调压电路在发电机频率GF<42Hz时不动作，在45Hz～55Hz时正常调节，电网掉线时锁定额定电压。



6、线路变压器的并列。



7、同期合闸成功后本装置变成智能过流、过压保护器。当发电机电压连续大于过压设定值时发出过压故障跳闸命令，跳闸期间若电网电压正常，本装置会自动跟踪电网电压，否则锁定50HZ和额定电压，3分钟后自动解除重新允许同期控制。另外当发电机电流超过过流设定值到设定时间时发出过流故障跳闸命令，过流检测有反时限控制和温升预测能力，跳闸期间本装置会自动跟踪电网电压或锁定50HZ和额定电压，5分钟后解除重新允许同期控制。





技术条件
◆电源电压：AC110V～280V/50HZ  DC110V～280V
◆输入PT信号：
◆发电机（待并侧）标准电压：0V～100V+30V   0V～400V+120V
电网（系统侧）标准电压：0V～100V+30V   0V～400V+120V

发电机三相电流：0A～5A＋2A
◆电压测量精度：不低于±0.2％

◆     频率测量精度：不低于±0.2％



应用范围
◆ 水力发电厂 ◆ 火力发电厂 ◆ 变电站

　
