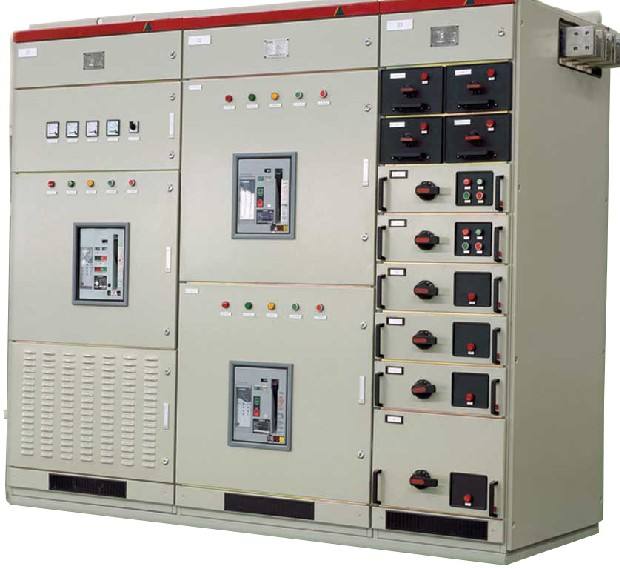

GCK抽屉柜

产品简介

GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。三相三线或三相四线制系统中，作为低压配电系统的变电、馈电或电动机专用。GCK低压抽出式开关柜在保持了电气性能高于同类产品的基础上，增大了容量和机械强度， 并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等特点；可作为低压成套开关设备的更新换代产品。

G--柜式结构；C--抽出式；K--控制中心。GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。

应用场景

广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。

特性与价值

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉坚固互相连接成基本框架，再接需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：

1、柜架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

2、杠架及零部件安装孔按模数E=25mm变化；

3、内部结构采用镀锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂；

4、在动力中心（PC）进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，MB系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。

在一般情况下，PC单元带有翻排的主电路（包括母联），额定电流在630A~1600A时，占据一个外形尺寸为800*1000*2200（宽*深*高）的柜体。没有翻排的主电路占据一个外形尺寸为800*800*2000（宽*深*高）的柜体，额定电流在1600A~3150A时，占据一个外形尺寸为1000*800*2200（宽*深*高）的柜体。

动力中心（PC）馈电柜结构与进线柜相似，馈电电流在630A~1600A时，一个1000*1000*2200（宽*深*高）的柜体可装二个回路，为上下布置安装。

5、电动机控制中心（MCC）开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平区域下面为抽屉功能单元区域，该区域的宽度为600mm，安装抽屉功能单元区域的高为1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个200mm宽的电缆出现区域，柜体外形尺寸为800*500*2200（宽*深*高），当柜体为离墙安装时，柜体深度为600mm，电缆出现区在柜体的外形尺寸为600*800（1000）*2000（宽*深*高），柜体深度有800和1000两种，我们建议用户选择1000深的柜体，以与PC深度统一，当抽屉抽出柜外时，柜内带电部分不外露，安全可靠。

6、抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关合闸位置时门打不开，并且操作机构可采用外挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属松分隔，抽屉具有良好的互换性，并且有工作位置、试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可接动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。

7、在电容补偿、计量等固定式方案的柜体和抽屉式柜体具有同样的外观造型，同样的水平母线位置，从而保证了抽屉式与固定式柜体能够并排使用。

8、母线系统：柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线、水平母线额定电流在1250A以上时采用双母线柜与柜之间的水平母线采用连接块搭接，垂直母线采用镀锌板封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线（PB）设置在柜底部，并与柜体的隔板、门相连，从而保证了接地连续性。

9、在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。

10、柜体外壳防护等级为IP40.
