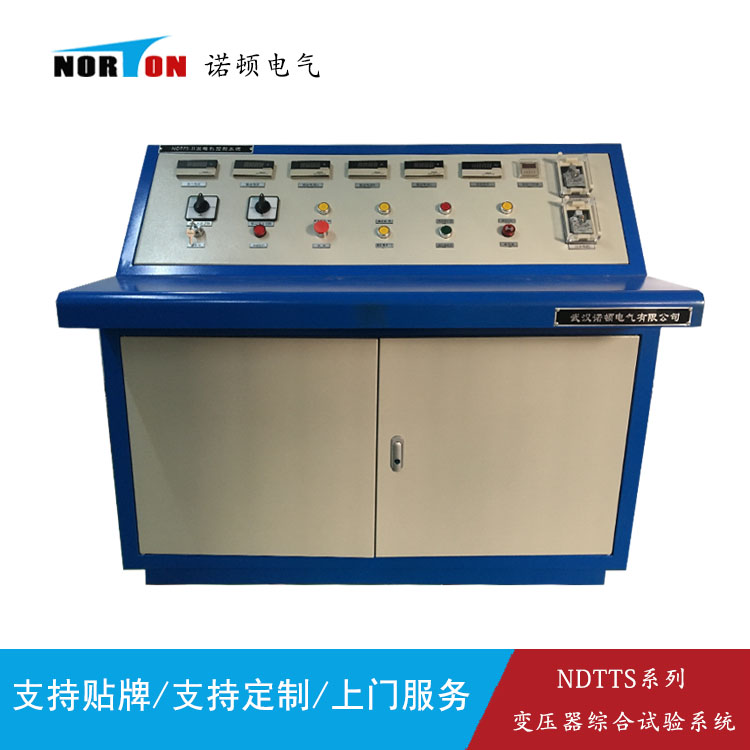

NDTTS变压器综合试验系统

  产品概述

       NDTTS-Ⅱ变压器综合试验系统 适用于供配电系统、变压器制造厂以及工矿等企业等单位。该试验系统集变压器多项试验功能于一体，具有变压器各项试验控制、监视、测量、保护等多种功能。该系统具有操作简单直观、性能可靠、测量数据准确等特点。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻；并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。另外，该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供了可靠的数据。

       NDTTS-Ⅲ 变压器综合试验系统是在NDTTS-Ⅱ变压器综合试验系统的基础上增加了部分功能，使得该系统更智能化、现代化、操作更简单、更方便。该系统也是变压器生产厂家实力的一种体现。系统有两种操作模式（两种操作方式互锁，只能在一种操作方式下工作），保留NDTTS-Ⅱ变压器综合试验台按钮操作模式，增加微机操作方式，该操作方式只需在计算机显示器上点击鼠标即可完成试验。所有的操作执行有系统内PLC启动其命令执行单元，完成试验。另外系统还配置视频监控系统，监视其试验区域，做到更安全、更可靠。

技术参数

⑴、被测变压器范围：电压220kV容量360000kVA及以下 ；⑵、输入电压：  0V ～ 450V,50Hz;⑶、电压测量范围：10V ～ 500V  ，  精度0.2%；⑷、电流测量范围： 100mA～ 5A，精度0.2%；⑸、有功功率测量精度：    0.2%； ⑹、数显监视仪表精度：    0.5%；⑺、温湿度测量精度：        0.5%⑻、电流测量范围：        100mA ～ 5A；⑼、CT扩充量程： 1A ～ 2000A，精度0.5‰⑽、PT扩充量程： 100V ～ 220kV ，精度0.5‰
