一、概述

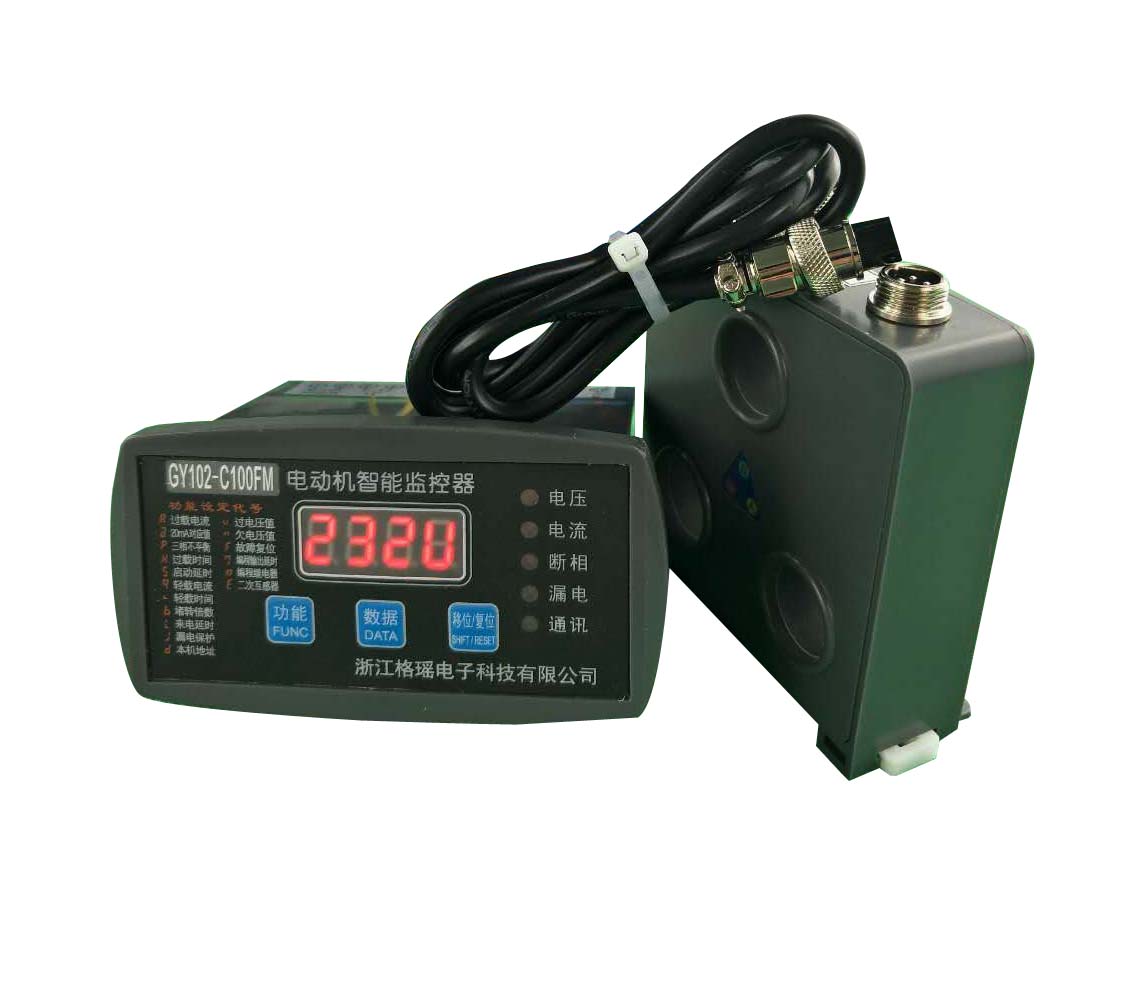

GY102电动机智能监控保护器是总结研制生产电动机保护器和微机保护器基础上的积累和现代高新技术的结晶。采用进口集成电路和知识产权专利技术、软件著作权生产的全方位电动机智能监控保护器，具有先进的现场总线接口。由微处理器来执行电机保护和控制，并支持馈线保护，完成对电机操作、自诊断以及与上位机的通讯等。为电动机提供了测量保护，避免了因电动机过载、堵转、过压、欠压、轻载、断相、三相不平衡、接地等故障导致的生产事故，最大限度地保证设备正常运行的有效安全。
完善的电动机保护器是对电动机运行过程中的各种运行信息数据进行采集、运算、分析、监控、报警、控制的综合性装置。装置通过对故障报警，保护动作（保护脱扣）以及利用动作延时时间的设定来实现即时准确的保护，保证生产的安全。本保护器还可以通过数据信息通讯，实现电动机运行状况的纤细信息在上位机上进行实时监测，并经计算机数据处理提供管理信息。在设备可能产生重大故障前，越限报警可及时提醒管理人员进行处理，不免了不必要的停机而对正常生产造成影响，最大限度地保证设备运行和控制的有效性。当电动机运行参数达到预设的预警值时，保护装置仅进行预警，不触发脱扣；但当越限值达到预置的脱扣值时，保护装置进入脱扣触发延时。在预置脱扣延时时间内若设备恢复正常运行，则取消脱扣执行；而如果超过延时时限，则保护装置发出脱扣信号驱动执行元件动作，断开电源停止电动机运行。在电动机控制装置实现各项保护功能的同时，各种保护信息也由装置生成并经通信接口上送至计算机管理系统。
二、主要特点
采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好、分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，相电压值及各类故障代号，显示于LED或LCD上、直观清晰。稳定性好，长期工作无需维护。
采用E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器、时间继电器和断相保护器、漏电保护器等产品。
完善的微机保护监控装置是对电动机运行过程中的各种运行状况的详细信息进行采样跟踪，通过对故障报警、保护动作、动作延时时间的设定等来实现及时、准确的保护，保证生产的安全。

三、基本保护功能

启动保护：在启动时间内，只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。
过压保护：在工作电压超过设定值时6秒内动作。（出产默认为260V）
欠压保护：在工作电压低于设定值时6秒内动作。（出产默认为180V）
断相保护：当任何一相断开电源时，动作时间≤2.0s。
堵转保护：当工作电流达到整定电流值的倍数时，动作时间≤2.0s。
不平衡保护：当任何两相间的电流值相差达到设定百分比值时，动作时间≤2.0s。
欠流保护：当工作电流连续低于设定欠流门限时，动作时间≤10s。
漏电保护：当零序互感器检测到漏电电流值达到设定值时≤1s内动作。（出厂默认为“1”）
短路保护：当短路电流达到设定漏电电流的5倍以上时，动作时间≤2.0s。（无需要设置）
过流保护：过流保护动作时间为反时限保护或速断保护，动作时间（参表二）。

电流规格                          （表一）

反时限动作：单位秒          （表二）

来电自启动：有此功能的保护器，需要用户设置自启动时间，此时电动机不能通讯启动。（出厂默认为“0”关闭功能）
启动超时保护：当启动时间延时结束后电流还大于过载电流值时判定为启动超时。（出厂默认为4s，1-120s可设）
触点容量：AC220/5A AC380V/3A  电寿命≥105次。
触点特性：触点J1常闭，触点J2常开。（以外壳接线图为准）
允许误差：±5%
分体显示：距离小于500cm  标准配置100cm
设置功能：根据电动机的正常运行电流值设置保护参数。
配比功能：在200A及200A以下的保护器不需要配置互感器，大于200A以上的保护器需要配置标准互感器3个变比为5A。例如400A规格需要配400A/5A的电流互感器。
通讯协议：支持厂内自行编制，MODBUS等各种通讯协议。（订货时注明）
电流输出：三相电流平均值转换为DC4-20mA信号输出。

注：1、互感器不分方向固定在交流接触器下为宜，采用螺丝固定和标准35mm导轨安装方式；三相主线路分别穿过互感器的三个孔；按外壳接线图接好二次线并检查无误后，方可通电。
    2、保护器本身AC电源要接在交流接触器前方，保证保护器长期供电。
