产品简介

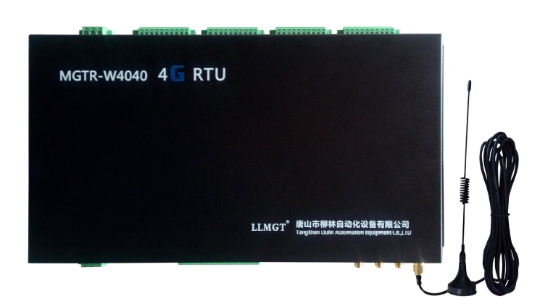

MGTR-W4040 Linux 4G智能安全遥测终端机采用四核 ARM Cortex-A7 处理器，linux操作系统。支持嵌入式数据库SQLite3、WEB SERVER服务，支持chrome，firefox等主流浏览器远程访问查看并设置参数。硬件方面终端机全部采用工业级部件，内嵌工业级4G模块（全网通）向下兼容GPRS。集数据采集、北斗/GPS/Glonass定位、Wifi、433Mhz无线通讯、移动侦测、加密通讯、液晶显示（触摸屏）、大容量存储和远程管理为一体的安全终端设备，广泛应用于水利、气象、环保、电力、钢铁冶金、石油化工、车载等行业。

1、核心性能

v 应用处理器：四核ARM Cortex-A7处理器

主频最高至1.1 GHz

512KB 2级缓存

v 多媒体处理器：QDSP6 v5内核

工作频率691.2MHz

768KB L2

v 存储：8GB EMMC+8GB LPDDR3

v LTE特性：支持3GPP R9 CAT4 FDD and TDD

              支持1.4 - 20 MHz射频带宽

              支持下行2 x 2 MIMO

最大150Mbps (DL), 50Mbps (UL)

v WCDMA特性：支持3GPP R9 DC-HSPA+

支持16-QAM, 64-QAM and QPSK modulation

3GPP R6 HSUPA: Max 11Mbps (UL)

3GPP R9 DC-HSPA+: Max 42Mbps (DL)

v TD-SCDMA 特性：支持 3GPP R8 1.28 TDD

最大4.2Mbps (DL), 2.2 Mbps (UL)

v CDMA特性：最大3.1Mbps (DL), 1.8 Mbps (UL)

v GSM/GPRS/EDGE特性：GPRS：支持GPRS multi-slot class 33

编码格式：CS-1，CS-2，CS-3和CS-4

每帧最大 4 个 Rx 时隙

EDGE：支持EDGE multi-slot class 33

支持GMSK和8-PSK

v WLAN特性：2.4G单频段，支持802.11b/g/n，最高至150Mbps

支持AP模式

v Bluetooth特性：BT4.1 LE

v 卫星定位：GPS/GLONASS/北斗

v USB 接口：支持USB2.0高速模式，数据传输速率最大 480Mbps

用于AT 命令，数据传输，软件调试和软件升级等

支持USB OTG(需外加 5V 供电芯片)

v 天线接口：MAIN天线、GNSS天线、DIV天线、WIFI/BT 天线接口

v 温度范围：正常工作温度：-35℃ ~ +75℃

扩展工作温度：-40℃ ~ +85℃

2、外围性能

v 移动侦测功能：结合工业级红外摄像头，箱门开门拍照报警，支持延迟拍照、连续拍照、语音报警等功能；（订货前提前说明）

v 视频传输功能：支持接入RJ45/ WIFI摄像头，传输视频数据。

v 安全传输功能：支持基于网络层的IPSec VPN和基于传输层的SSL VPN功能，用于保证采集到的数据在网络传输过程中的安全性与完整性；（订货前提前说明）

v Wifi功能：支持智能手机通过Wifi热点连接设备，并推送实时监测界面和巡检签到界面。

v 安全支付功能：支持微信、支付宝等多种在线支付方式，做到了远程充值就地刷卡的功能（配合系统软件使用）。

v 采集功能：采集压力、温度等变送器的标准信号（模拟量）；

采集流量计、积算仪等串口仪表（RS485/RS232）；

采集脉冲表的流量数据（脉冲信号）；

采集水泵或阀门的运行状态；

采集设备供电状态；

采集箱门开关状态。

v 控制功能：支持自动控制、远程控制、就地控制水泵、阀门等设备。

v 有线通讯功能：标准RJ45接口，支持网络通讯，支持下接设备端口映射功能，支持路由功能，内部可设置本机IP，以及路由配置功能。

v 远程通讯功能：支持通过4G传输数据，支持对设备进行远程参数设置、程序升级，速度高达10M以上，时间缩短到1s。

v 报警功能：监测数据越限，立即上报告警信息并有语音提示。

v 存储功能：8GB EMMC+8Gb LPDDR3。

v 存储卡功能：实测支持32GB容量SD卡扩展，可保存图像采集历史数据与数据库数据。

3、 显著特点

v 采用linux操作系统，嵌入式数据库，具有能够实现复杂功能的潜力。

v 支持HTTP、HTTPS（GET POST）*方式将采集的各类仪表数据提交至指定服务器数据库，无需软件平台解码，避免一切对接障碍。

v 支持MQTT即时通讯协议。

v 对传输数据加密，防止机密数据在传输过程中被盗取（MGTR-W4140）。

v 箱门打开可延迟时间拍照也可连续多张拍照，支持语音报警。

v 通讯方式为4G传输，较之前GPRS传输，上网速度提升到10M以上，时间缩短到1s。

v 产品的每项接地点：GND，AI_GND，DI_GND，DO_GND，DAC_GND，U_GND，此六项地均为彼此隔离的，从而致使产品性能更稳定，抗干扰能力更强。

v 产品增加一路（4-20）mA输出功能，可以通过串口通讯控制变频器，从而控制阀门或泵的开度大小，而不再需要外置AO模块。

v 产品共有4路串口（RS232或RS485）和1路USB接口，可以接入更多设备或仪表。

v 支持采集标准USB口协议和RS485总线的图像采集设备。

v 支持水资源和水文应用协议。

v 既可以DC12V_24V供电，也可以采取AC220V供电，使得对产品供电方式更方便，电源为全隔离电源。

4、 特殊定制功能

v 支持根据实际水泵功率大小计算水电配比，当水电走数为非正常比率时，自动上报报警信息，做到了防盗水、盗电功能。

v 地理围栏功能：通过定位方式，能准确知道设备所在位置，移动超过一定距离自动上传报警信息，做到设备防盗功能。

v 支持微信、支付宝等在线充值功能，远程充值功能强大。

v 支持LORA扩频传输功能，可以和仪表设备进行短距离无线通讯。

5、 技术参数

5.1 电源

v 主板供电：DC12V_24V

              AC220V

v 电流：

开机工作时：200~500mA@12vdc
    稳定工作时：200~350mA@12vdc

5.2 采集控制功能

v 默认4路485通讯口（可以根据客户需求更换成232接口或者mbus接口）

v 2路继电器输出

v 8路开关量输出（光电隔离）

v 8路开关量输入（光电隔离，高速脉冲计量）

v 8路模拟量输入（出厂默认7路4~20mA，即AIN1~AIN7；1路0~15V，即AIN8，便于监测现场蓄电池电压)

v 1路4~20mA 模拟量输出

v 1路100M 网络口

5.3 网络功能

v 支持VPDN APN专网接入

v 支持DHCP Server

v 支持本地、远程升级

v 支持参数备份及导入

v 支持DNS

v 支持流量监控

v 支持DMZ功能

v 支持定时上线、下线

v 支持事件触发上线下线

v 支持短信、语音通知上线
