产品简介

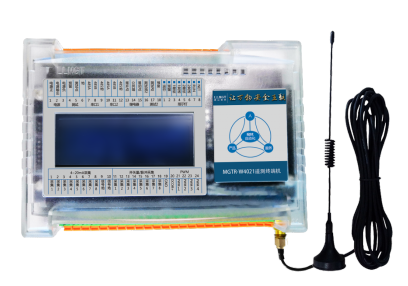

MGTR-W4020_4021遥测终端，集成无线通信模块（GPRS）。内部集成多路模拟量和开关量采集。它技术先进，稳定可靠，体积小巧，安装方便，非常适合对水资源进行监控和数据采集，更适用于水文、水利、农业等各种野外环境、无电源区域以及环境恶劣区域的数据采集。

2.产品功能

2.1产品功能

v 采集功能：采集压力、温度等变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门的运行状态、设备供电状态和箱门开关状态。采集蓄电池电压。

v 控制功能：结合我公司研发的配套软件可远程控制水泵、阀门等控制设备。

v 显示功能：2排8汉字液晶显示（MGTR-W4021）。

v 远程管理功能：支持通过 GPRS 传输设备进行远程参数设置、程序升级。

v 报警功能：监测数据越限，立即上报告警信息。

v 应用协议：支持水资源和水文两种应用协议。

v 存储功能：本机循环存储监测数据，掉电不丢失。

v 自动更新功能：自动更新补丁，打补丁功能，确保产品稳定运行。

v 外接设备对时功能：支持对外接设备进行对时功能（格式符合SL651-2014协议）。

2.2 硬件接口功能

v 宽电压电源输入功能：能满足10~30V直流电压输入，更加适应现场环境。同时抗雷击、抗变频干扰、内部大电流保护等，设计更加稳定可靠。

v 提供多种模拟量信号采集功能：出厂默认采集1～采集7，7路4～20mA；采集8，1路0～15V（精度为0.25），其他信号如0~20mA，1~5V需提前说明。

v 提供多种开关量信号采集功能：常见开关型节点型设计，以及其他形式脉冲信号量采集（脉冲计数精度十万分之一）。

v 同时可以提供4路PWM输出接口：保证现场对至少2类泵、阀、变频柜等设备的控制。

v 提供RS485接口：支持市场上几乎全部类型的仪表协议。

v 提供GPRS通讯模块：能独立进行远程数据传输。

v 支持液晶显示，MGTR-W4021支持此功能。

2.3 软件程序功能

v 两种采集方式：连续实时采集、定时可选采集，以应对多种要求。

v 支持国家标准的水资源应用规约以及水文应用规约，同时还支持通用型采集传输控制功能。

v 支持自动采集存储当前仪表数据并显示（水资源应用协议模式下）。

v 支持自动上报数据功能，可设置上报间隔时间，以及存储时间间隔，上报方式为：GPRS方式，短信需要特殊提出。

v 支持多种通讯协议，IP协议，用户搭配更加灵活。

v 能够采集多种报警状态，并通过液晶显示（MGTR-W4021）。

v 能够轮询采集显示多种仪表（显示：MGTR-W4021）。

3 产品特点

v 采用行业最新32位ARM处理芯片，运行速度和处理能力比51系列更加强大。

v 专门为水资源无线远程数据传输应用开发的一款基于移动GPRS网络通信终端、主要应用于水利、水文、水资源、气象、环保等领域。

v 支持静态固定IP和域名解析，支持动态域名，可以对任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机传输数据。

v 高精度采集功能，采集模拟量精度0.25；脉冲计数精度十万分之一。

v 大数据量存储功能，满足现场变量的存储要求。

v 内嵌TCP/IP协议栈，通过移动GPRS网进入公共互联网，终端无需主机即可通信，更加方便地集成到系统中。

v 配有软硬件看门狗，不死机，掉电自动恢复。
