一、产品概述
我公司研制的局部放电检测系列产品，包括检测仪与定位仪两大类。其中检测仪搭载了非接触式超声波（AA）、暂态地电压（TEV）、高频电流（HFCT）、特高频（UHF）、接触式超声波（AE）、射频（HFA）等多种传感器，通过检测开关柜、电缆终端、GIS、架空线、变压器等电力设备绝缘介质在强电场作用下产生的放电信号，以局部放电峰值、活跃程度、时域波形、PRPD谱图、PRPS谱图等为特征量，判断电力设备绝缘是否存在绝缘隐患。局部放电定位仪除了可多通道同时测试、高效率地检测放电信号并识别放电类型之外，还通过时间差技术、背景噪声剔除技术、放电脉冲重构技术以及有效脉冲统计等方法，定位局部放电位置，去除现场噪声干扰。产品为高压开关柜、电缆终端、GIS、架空线、变压器等电力设备的绝缘状态进行评估、预警，实施状态检修，将起到有益效果。
二、技术参数

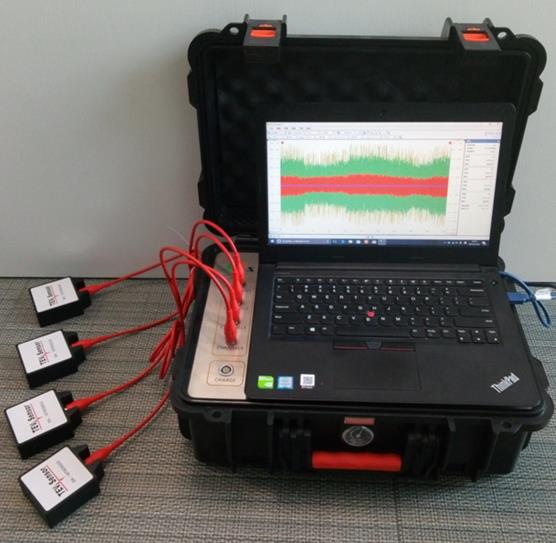

2.1、配置
1.接触式超声波传感器4个
2.非接触式超声波传感器4个
3.暂态地电波传感器4个
4.特高频传感器4个
2.2、测试对象
1.开关柜、变压器、GIS
2.3、主要功能
1.融合非接触式超声波、暂态地电压、接触式超声波、特高频传感器等四种传感器
2.内置高速采集板卡，采样率5GS/s，存储容量1GB
3.四通道同时检测暂态地电压传感器（或超声波传感器、特高频传感器）信号的频度及强度，提高检测效率
4.四通道同时超限报警功能，使用红、黄、绿三色指示提示暂态地电压传感器（或超声波传感器、特高频传感器）局部放电的严重程度
5.具备PRPS谱图以及PRPD谱图检测模式，可识别放电类
6.具备时域波形图检测模式，可发现放电典型波形
7.典型放电图谱存储、对比与管理功能
8.采用了独特的背景噪声提取与脉冲阈值重构功能，脉冲提取更准确
9.基于时间差与脉冲统计功能定位放电位置，定位精度0.15m
10.四通道时域波形测试，可有效判别干扰信号
11.内置8GB大容量存储器，方便数据导入导出
12.内置锂电池，连续使用时间超过6小时
