一、产品概述
我公司研制的局部放电检测系列产品，包括检测仪与定位仪两大类。其中检测仪搭载了非接触式超声波（AA）、暂态地电压（TEV）、高频电流（HFCT）、特高频（UHF）、接触式超声波（AE）、射频（HFA）等多种传感器，通过检测开关柜、电缆终端、GIS、架空线、变压器等电力设备绝缘介质在强电场作用下产生的放电信号，以局部放电峰值、活跃程度、时域波形、PRPD谱图、PRPS谱图等为特征量，判断电力设备绝缘是否存在绝缘隐患。局部放电定位仪除了可多通道同时测试、高效率地检测放电信号并识别放电类型之外，还通过时间差技术、背景噪声剔除技术、放电脉冲重构技术以及有效脉冲统计等方法，定位局部放电位置，去除现场噪声干扰。上述产品为高压开关柜、电缆终端、GIS、架空线、变压器等电力设备的绝缘状态进行评估、预警，实施状态检修，将起到有益效果。
二、技术参数

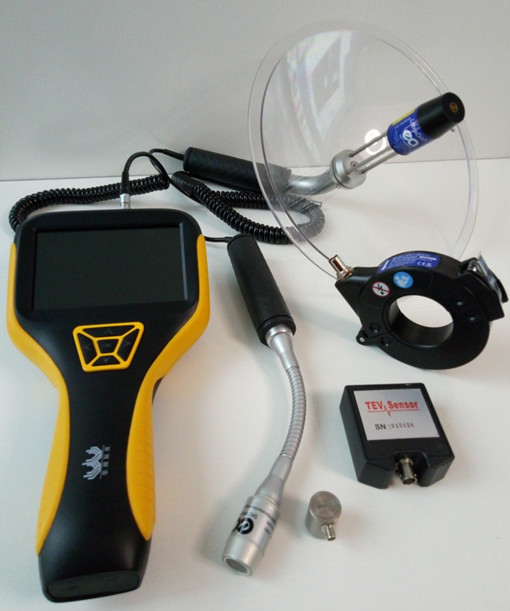

2.1、配置：
1.暂态地电波传感器1个
2.接触式超声波传感器1个
3.高频电流传感器1个
4.特高频传感器1个
5.射频传感器1个
2.2、测试对象：
1.开关柜、电缆终端、GIS、敞开式变电站
2.3、主要功能：
1.融合五种传感器，即暂态地电波传感器、接触式超声波传感器、高频电流传感器、特高频传感器、射频传感器
2.检测超声波、暂态地电波、高频电流、以及特高频传感器局部放电信号的频度及强度
3.具有超限报警功能，使用红、黄、绿三色指示提示局部放电的严重程度
4.基于超声波传感器，采用外差法、立体声以及降噪技术，监听放电信号
5.音频历史数据回放与对比功能
6.具备PRPS谱图以及PRPD谱图检测模式，可识别放电类型
7.具备时域波形图检测模式，可发现放电典型波形
8.典型放电图谱存储、对比与管理功能
9.配备数据管理软件，以多种分析算法对检测数据进行综合分析，自动生成报告
10、具备时域波形显示时长可调
2.4、主要参数
1.传感器配置：暂态地电波传感器、接触式超声波传感器、高频电流传感器、特高频传感器、射频传感器
2.时域波形：波形显示时间1us-20ms可调
3.谱图：2D、3D谱图切换
4.测试保存：支持时域、谱图测试界面保存
5.内存：8G
6.操作系统：嵌入式Linux
7.分辨率：≥800*480
8.连续使用时间：≥8h
