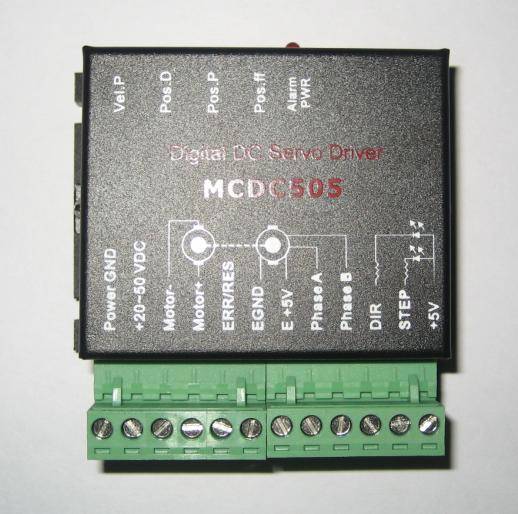

MCDC505全数字直流伺服驱动器
一、 概述
MCDC505是本公司采用DSP控制技术设计生产的低成本全闭环全数字直流伺服驱动器。包括三个闭环调节回路（位置回路、速度回路以及电流回路）。可以工作在位置，速度和转矩模式，:适合驱动电压50V 功率在200W以下的直流伺服电机。
二、 特点
l 位置控制：输入光隔离脉冲与方向（PULSE/DIR）
l 速度控制:：输入为模拟0V~+3.3V电压信号（由Pos.ff做速度输入）
l 转矩控制:：输入为模拟0V~+3.3V电压信号（（由Pos.ff做转矩输入）
l 电流环带宽：（-3dB）2KHz（典型值）
l 速度环带宽：500Hz（典型值）
l 位置环带宽：200Hz（典型值）
l 过流，I2T，过压，欠压，过热，超速，超差保护
l 绿灯表示运行，红灯表示保护
三、 端口说明
|
端子号 |
符 号 |
说明 |
端子号 |
符 号 |
说 明 |
|
1 |
Power GND |
电源地 |
7 |
E +5V |
编码器电源正极 |
|
2 |
+20～50VDC |
电源正极 |
8 |
Phase A |
编码器A相 |
|
3 |
Motor- |
电机红线 |
9 |
Phase B |
编码器B相 |
|
4 |
Motor+ |
电机黑线 |
10 |
DIR |
方向 |
|
5 |
ERR/RES |
误差报警/复位 |
11 |
STEP |
脉冲 |
|
6 |
EGND |
编码器电源地 |
12 |
+5V |
控制信号电源 |
四、 伺服系统的参数调整和设置（电位器逆时针调时值减小，顺时针调时值增大）
A ：驱动器电路板上一个四位的双排插针，做工作模式设置，从外到里定义为1-4号位置。
1）当短接帽插都不插时，位置模式脉冲/方向。
2）插在1号位置时，速度控制，由Pos.ff做速度输入。
3）插在2号位置时，力距控制，由Pos.ff做转矩输入。
4）插在1号和2号位置时，位置控制正脉冲/负脉冲输入。
5）插在3号位置时，位置控制脉冲/方向，但转动方向相反。
B ：电位器有11个刻度,逆时针调到头为0,顺时针调到头为10,中间为5
Pos.ff：位置前馈调节
Pos.P ：位置比例增益调节
Pos.D ：位置微分调节
Vel.P ：速度比例增益调节
伺服系统包括三个反馈回路（位置回路、速度回路以及转矩(电流)回路）。最内环电流回路的反应速度最快，中间环节速度的反应速度必须高于最外环位置回路。假使未遵守此原则，将会造成震动或反应不良。伺服驱动器的设计可确保电流回路具备良好的反应效能。用户只需调整位置回路与速度回路参数。系统各参数之间总是相互制约的，如果只有位置回路增益增加，位置回路输出的指令可能会变得不稳定，以致整个伺服系统的反应可能会变得不稳定。通常可参照下列步骤对系统进行调整：
1) 将位置前馈和位置微分设为电位器刻度(3)，位置增益和速度增益先设在较低值刻度（3），然后在不产生异常响声和振动的前提下，逐渐增加速度增益至少有振动则再减小刻度（0.5-1） 格。
2） 增加位置增益至少有振动。再增加位置微分至没有振动。
3） 增加位置前馈使滞后和超调最小。
4） 如果电机运行时有振动，适当减少速度增益。
5） 如果电机停止时有振动，适当减少位置增益，或增加位置微分。
在整个响应无超调、无振动的前提下，应将位置增益设至最大。随后对速度增益及位置前馈、位置微分进行微调，找到最佳值。
五、 技术指标
| //
|
