IAXXXXS-1W/2W系列定电压输入隔离正负双输出DC-DC电源模块，是仪器仪表、工业设备放大器、变送器电路专用地线隔离抗干扰电源。该模块电源1KVAC隔离，稳压正负双输出，输出端具有自恢复过载和短路保护功能。输出功率0.5W-3W，输出纹波小，空载时电压不会升高。


       DC-DC电源模块（模块电源）典型应用、电压极性变换、外接滤波电容的选择、过载短路保护电路和串并联使用详细介绍。正确的使用方法可以延长产品的使用寿命，避免干扰、过热、自激、启动不良等现象的出现以及不可修复的损坏。

输入电压

3.3V/5V/9V/12V/15V/24V DC

输出电压

(+/-)3.3V/5V/9V/12V/15VDC

如需其它规格,请咨询顺源科技公司

电气特性

以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.

输入特性

电压范围                                    +/- 10%

滤波                                            陶瓷电容

隔离特性

额定电压                                    1000 VAC

泄漏电流                                     1 m A

电阻                                           109  Ohm

电容                                           60 p TYPE.

输出特性

电压精度                                    +/- 2 %, max.

( 20 MHz BW) 纹波及噪音           50 mV p-p,

可持续短路时间                          输出具有过载和短路保护功能(>20s)

线性电压校准                              +/- 1.2 % / 1.0 % of Vin

负载电压校准                              +/- 8 %. load = 20 ~ 100 %

温度系数                                    +/- 0.02 % / °C

一般特性

效率                                           60% to 80 %

开关频率                                    60 - 125KHz

工作温度(环境)                           - 40° C to + 85° C

存储温度                                     - 55 °C to + 125 °C

降低定额值                                 见温度特性曲线图

湿度                                           ≤ 90 %, 非压缩

冷却方式                                    自然空冷

体积特性

SIP 封装尺寸                               1W/2W: 27.4 x 8.8 x 11.0mm

重量                                             3g - 5 g

外壳材料                                      非传导阻燃黑塑料

产品检测数据及型号举例   （以下数据是产品在连续满负载老化8小时后检测参考值）

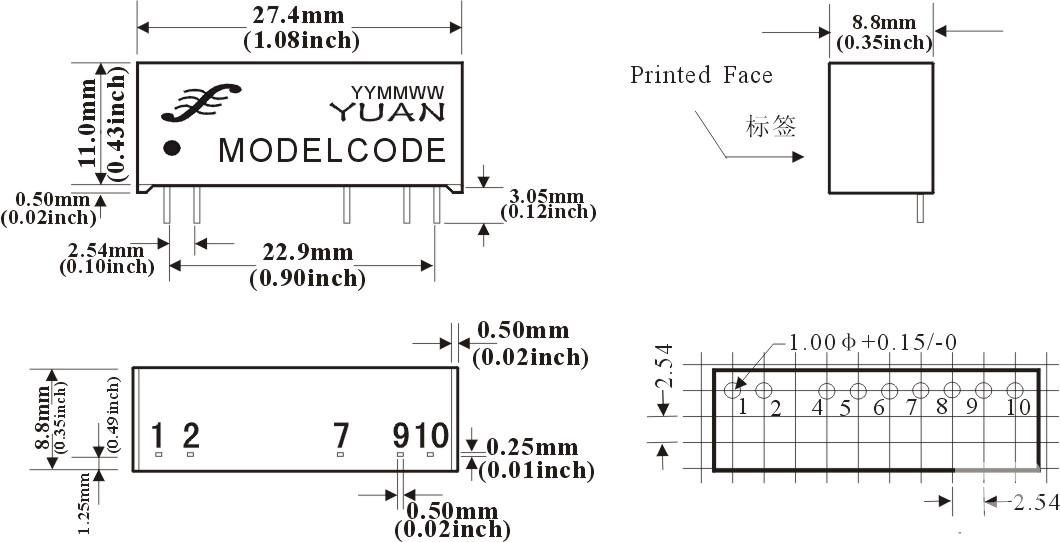

外形尺寸
