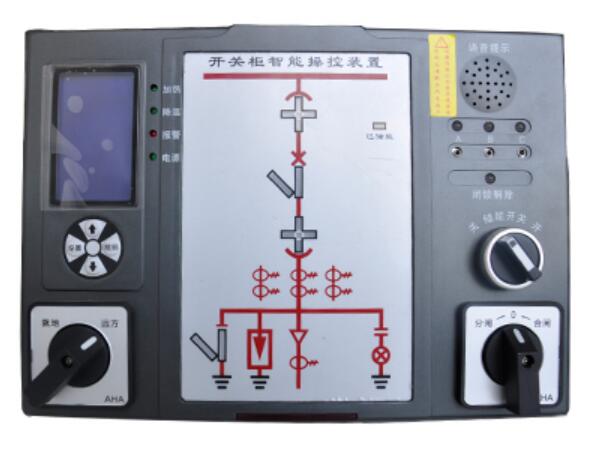

tn系列开关柜智能监测装置广泛用于3-110kv户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜,它集成了常规高压开关柜面板上除微机保护产品外的所有功能,不仅将开关柜上原本分散的各个散件统一到一台装置上,而且还增加了更多的功能。高可靠、免维护和人性化的产品制造理念使运行及检修人员的工作环境得到改善。分布式、模块化的产品设计理念,使我们完全可以快速地为用户量身订做(选用时,用户只要提供对应一次方案图即可)。

产品特点:

tn系列开关柜智能监测采用了先进的微机(mcu)测控技术、数字信号处理技术、双mcu备份检测技术,它可与电力系统其它电气设备组网,实现分布式微机状态监测控制系统,是一款功能齐全、操作方便的现代电力监测的理想产品。

tn系列开关柜智能监测装置按严格的生产工艺制造,军工品质,每套产品均配有独立的故障检测及保护系统,使本产品区别于其它产品,真正做到的了高可靠性。

主要功能:

◆ 动态模拟图:根据用户提供的一次接线方案,制作面膜,将动态部分以发光数码模块来表现(如断路器/手车位置/接点开关/储能等)。

◆ 语音提示:当开关柜发生误操作时做出相对应的语音提示,并提示正确的操作方法。

◆ 温湿度控制:可带两路的温湿度传感器来检测柜内的环境温湿度,当温度过高停止加热器加热,湿度过高/温度过高启动加热器加热。

◆ 通讯功能:带有rs485通讯接口,modbus协议方式,可将数据上传于后台管理中心。

◆ 储能指示:当断路器已储能,无源触点动作,面板储能指示灯点亮。

◆ lcd显示:宽大的液晶屏,高清晰的字符显示,界面操作简便,可自动或手动翻页。

规格参数:

◆ 工作电压:ac/dc110~256v

◆ 温湿度控制范围:-40~123.8℃、0~99.9%rh

◆ 通讯接口:rs485

◆ 通讯速率:1200/2400/4800/9600bps

◆ 通讯协议:modbus或dl645

◆ 技术指标符合:iec1036、iec1268、iec801-4

◆ emc电磁兼容符合:iec61000-4-2/3/4/5
