一、 计数器控制功能的要求：

图一为普通工业用计数器的图片，一般计数器有一个数字量信号输入，一个数字量信号输出；面板上显示当前计数值和预设值，预设值可以由用户自己设定。

    计数器的工作时序图如图二，当产品数量计数到达预设值时，计数器数字量输出信号动作，中止主机运行。等用户将计数器复位以后，主机又可以再次运行。

二、 丹佛斯FC系列变频器智能逻辑功能简介：

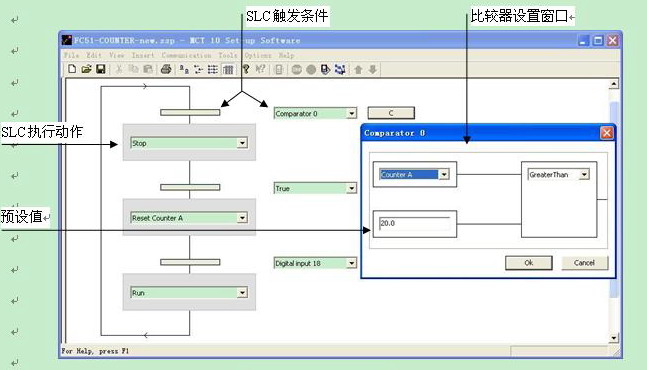

丹佛斯FC系列变频器内置的智能逻辑功能是丹佛斯开放给用户的PLC逻辑控制功能，用户可以根据自己的实际需求定制专用程序。丹佛斯为方便用户编程专门开发了MCT10软件，智能逻辑编程的方式请见图三。

智能逻辑触发条件主要有以下几种：
1． 数字量输入输出；
2． 比较器输出；
3． 逻辑规则输出；
4． 定时器输出；
5． 运行、停止、警告和报警等状态；
6． 频率、电流达到预定值；
……
智能逻辑执行动作主要有以下几种：
1． 选择菜单、预设频率或加速时间；
2． 控制起动、停止等变频器动作；
3． 启动定时器；
4． 控制数字量输出；
……

三、 智能逻辑功能实现计数器控制功能的解决方案：

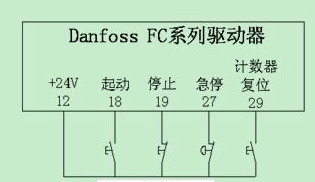

具体接线图如图四所示。

    程序请参见图三。
    参数设置略。

结束语：丹佛斯公司新出的FC系列变频器内置功能强大的智能逻辑控制功能，通过简单编程就能实现计数器功能，目前此方案已在某分页机设备配套商处使用，功能完全满足客户要求，与原来的方案相比系统更精简，成本更低廉。
