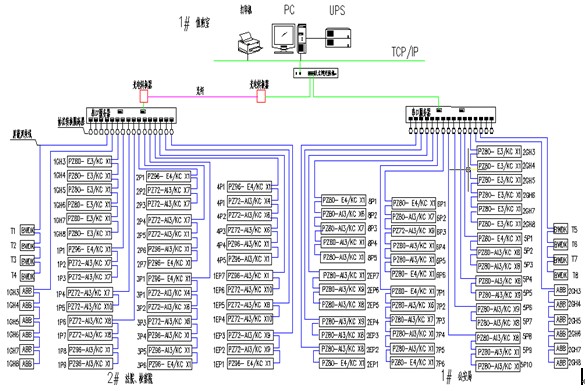

图1 系统拓扑结构图

系统采用分布式结构，按功能或区域进行划分，模块化设计。整个系统分为三层，即现场层、中间层、主控层。

1.1现场层

现场层主要任务是将现场的各种配电系统的运行参数进行采集和测量，并将采集和测量的各种数据传输给监控系统。其中1#变配电室主要设备是：PZ80-E3/KC、PZ80-E4/KC、PZ80-AI3/KC可编程智能电测表共168块；2#变配电室主要设备是：PZ80-E3/KC、PZ96-E4/KC、PZ96-AI3/KC、PZ72-AI3/KC可编程智能电测表共164块。上述设备均相互独立完成各自的功能，不依赖主控计算机运行，具备RS-485 通信接口，通过现场的RS-485总线将检测到的各项电参数和状态信号实时传输到中间层的数据处理单元—通讯服务器。

PZ系列可编程智能电测表，该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

1.2中间层

中间层位于现场层与主控层之间，采用高性能、嵌入式通讯服务器。通讯服务器负责把现场层仪表采集的数据经过网络通信联接、数据交换上传到主控层，是主控层与现场层的桥梁。

1.3主控层

主控层位于1#公安局变配电室旁的值班室，配置高性能、高可靠性工业级计算机、UPS不间断电源、打印机等。Acrel-3000电能管理软件安装在主控计算机上，通过软件的人机界面和各种管理功能实现对整个大楼电力系统的实时监控和报表管理。

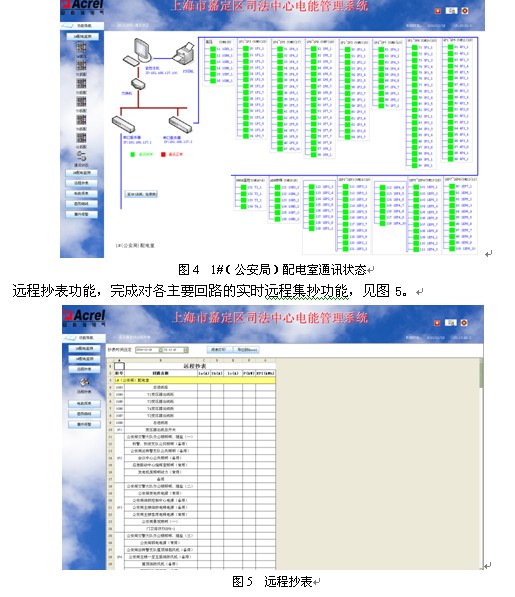

嘉定司法中心的值班室位于1#公安局负一层变配电室旁，配置一台工业网络交换机；2#变配电室现场采用13根总线，使用一台16口的串口服务器，通过光纤连接至1#值班室内的交换机上；1#变配电室现场采用13根总线，使用一台16口的串口服务器，连接至值班室内的交换机；再通过大楼的局域网把数据传输到后台系统。

1.       电能管理系统的主要功能

系统依据客户实际需求进行设计，并实现了一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录；系统运行异常监测；故障报警及操作记录；报表查询与打印；系统负荷实时、历史曲线，用户权限管理等主要功能。

2.1  数据采集与处理

数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Ep、远程设备运行状态等数据。

数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询。

2.2  人机交互

系统提供简单、易用、良好的用户使用界面。采用全中文界面，CAD图形显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮巡切换；画面实时动态刷新；模拟量显示；开关量显示；连续记录显示等。

2.3  故障报警及事故追忆

在配电系统发生运行故障时，会及时发出声光报警提示用户及时响应故障回路，同时自动记录事件发生的时间地点，以被用户查询，追忆故障原因。

2.4  数据库建立与查询

主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。

2.5  用户权限管理

针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。

2.6  运行负荷曲线

定时采集进线及重要回路电流负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。

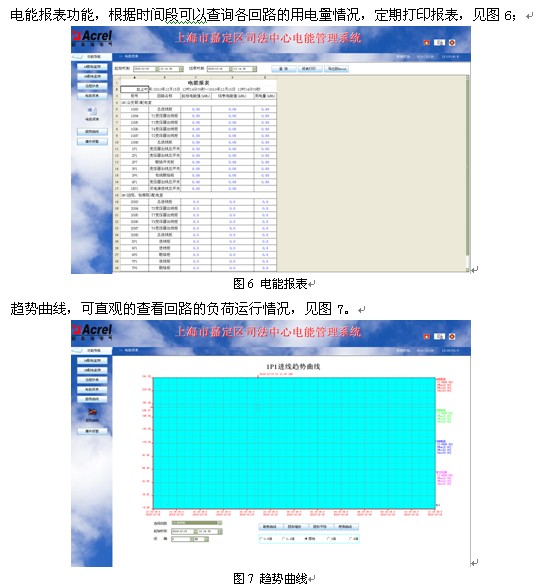

2.7  电能成本管理

自动进行日、月、年的电能统计，可以进行尖、峰、平、谷时段设定，实现具有电能分时计费功能，同时生成日、月、年报表。

2.       案例分析

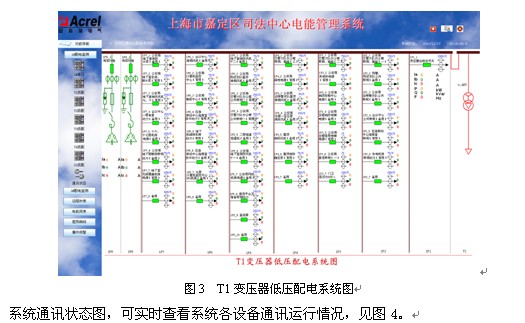

上海市嘉定区司法中心低压配电系统主要有8台10/0.4 kV配电变压器和2台应急发电机，本系统主要负责对低压进线及相应配出回路的实时动态监测。

进线回路采用PZxx-E4/KC，它能测量三相电压、三相电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能等多种电参量，并带有4路光电隔离开关量输入接点和2路继电器控制输出接点,带RS485通讯接口。

配出回路采用PZxx-AI3/KC，它能测量三相电流，带有4路光电隔离开关量输入接点和2路继电器控制输出接点，带RS485通讯接口。

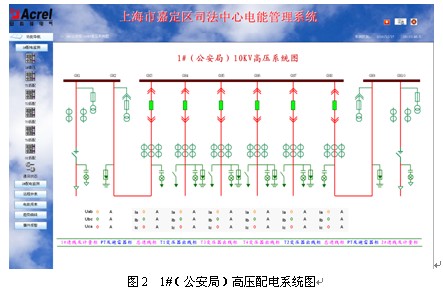

高压配电系统主要监测高压回路的运行状态，红色代表合闸，绿色代表分闸；并在画面上动态显示三相电流、线电压。见图2。
