低压保护型电流互感器
电流互感器工作原理

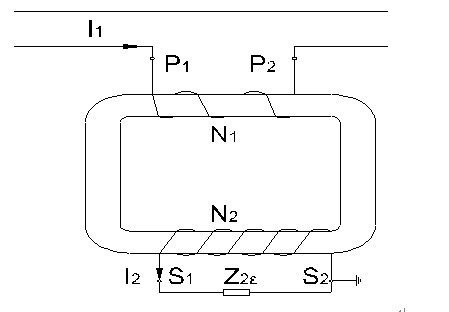

低压电流互感器的工作原理如图1所示，电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。当一次电流从电流互感器P1端流进，P2端出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。由此可得电流在理想状态下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。
低压保护型电流互感器主要适用于多根母排穿越的继电保护回路，该产品为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。

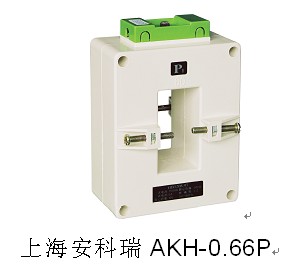

下面以上海安科瑞电气股份公司AKH-0.66P系列低压保护型电流互感器为例,介绍保护型电流互感器的功能和技术参数。
AKH-0.66P系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
用于采集低压过载、短路信号，与保护继电器配套使用，一次测量范围200-6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50mA，800A/100mA。
符合标准
产品符合国标GB1208-2006
技术指标
l 保护CT一次电流200-6300A，二次电流5A，1A，0.1A，0.05A
l 额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 额定频率50-60Hz
l 环境温度-30℃~70℃，最高耐温120℃
l 海拔高度≤3000m
l 工频耐压3000V/1min 50Hz
l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
选型说明
l 根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
l 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
l 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
l 产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
l 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。
规格尺寸
规格/尺寸 外形尺寸(mm) 安装尺寸(mm)
C D E A B
AKH-0.66P-60Ⅲ 100 143 56 32 62
AKH-0.66P-80Ⅲ 100 168 56 32 82
AKH-0.66P-100Ⅲ 105 193 56 32 102
AKH-0.66P-120Ⅲ 125 218 56 52 122
AKH-0.66P-130Ⅲ 125 222 57 53 133
|
尺寸
规格 |
外形尺寸(mm) |
安装尺寸(mm) |
|
C |
D |
E |
A |
B |
|
AKH-0.66P-60Ⅲ |
100 |
143 |
56 |
32 |
62 |
|
AKH-0.66P-80Ⅲ |
100 |
168 |
56 |
32 |
82 |
|
AKH-0.66P-100Ⅲ |
105 |
193 |
56 |
32 |
102 |
|
AKH-0.66P-120Ⅲ |
125 |
218 |
56 |
52 |
122 |
|
AKH-0.66P-130Ⅲ |
125 |
222 |
57 |
53 |
133 |
附件
AKH-0.66P-I低压电动机保护器专用电流互感器
测量准确，过载能力强，可与我公司ARD2、ARD3等电动机保护单元配套使用。
AKH-3.3P-φ型中压电动机保护专用电流互感器
AKH-3.3P-φ35 3.3kV保护用电流互感器外壳采用PPS材料，耐热200℃以上，并采用环氧树脂浇注，具有很强的耐热性和机械性能。该互感器可过载10倍，专用于煤矿，与煤矿专用电动机保护装置配套使用
