CCD的光敏区域有一维线阵排列和二维面阵排列两种，与其对应的就是线阵（线扫描）相机和面阵（面扫描）相机。

图1所示就是两种较典型的线阵CCD，通常是由512、1024、2048、4096等个像敏元呈一维排列。光敏阵列与转移区——移位寄存器是分开的，移位寄存器被遮挡。

在图1中左侧所示的单通道线阵CCD中，当转移脉冲到来时，线阵光敏阵列势阱中的信号电荷并行转移到同一个CCD移位寄存器中，最后在时钟脉冲的作用下一位位地移出器件，形成视频脉冲信号，而在图1中右侧所示的双通道线阵CCD中，当转移脉冲到来时，线阵光敏阵列势阱中的奇偶位的信号电荷分别并行转移到不同CCD移位寄存器中，最后再合并为视频信号输出，这样可以提高传输速度，目前不仅有双通道，甚至有四通道、八通道的线阵相机以加速线阵CCD的传输速度。

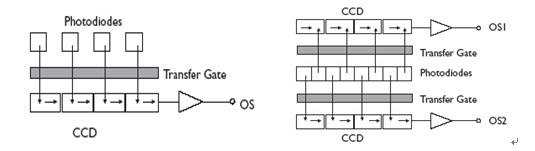

线阵CCD结构（左为单通道、右为双通道）

而对于面阵CCD相机，顾名思义其像元呈二维阵列分布，图2所示为三种典型的面阵CCD结构，最左边为桢转移型面阵CCD，它由成像区、暂存区和水平读出寄存器三部分构成，它的光存储区域与光敏像素区域分开，因此能够有较大的填充因子和较高的势阱容量模传递函数MTF较高的优点，帧转移型CCD的缺点就是快门速度不快，并且制造的体积要稍大，就增加了成本；

中间的为全帧型面阵CCD，当积分完成后通过快门屏蔽入射光然后开始进行行转移，他可以具有比较大的光敏区域比例；

最右边为行间转移型CCD，每列像敏单元的旁边都有一个垂直移位寄存器，行间转移CCD只需要约1uS的时间就可完成光电荷至垂直移位寄存器的转移，从而很好地解决了帧转移CCD因转移速度不够快而带来的图像模糊问题。同时，由于行间转移CCD的垂直移位寄存器所占的面积均被遮蔽，所以其对输入光的利用率以及像素密度相对较低。本文来自机器视觉商城（www.china-vision.com.cn）

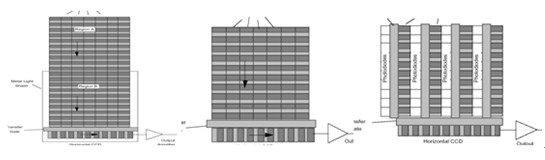

面阵CCD结构（左为桢转移、中为全桢转移、右为行间转移）
