3 产品分类
3.1 AKH-0.66/I型电流互感器，主要测量范围5-3000A，二次输出0-5A(0-1A)，主要用于多(单)根电缆或单根母排穿越，适用面广，与电流表配合使用。
3.2 AKH-0.66/II型电流互感器，主要测量范围150-6300A，二次输出0-5A(0-1A)，主要适用用于多根母排或多根电缆穿越，适用面广，二次接线端与母排安装水平面平行，与电流表配合使用。
3.3 AKH-0.66/III型电流互感器，主要测量范围150-6300A，二次输出0-5A(0-1A)，主要适用用于(单)多根母排或多根电缆穿越，适用面广，二次接线端与母排安装水平面垂直，与电流表配合使用。
3.4 AKH-0.66/S型双绕组电流互感器电流互感器，一次测量范围5-6300A，主要适用用于(单)多根母排或多根电缆穿越，适用面广；二次两路输出，一路0-5A(0-1A)，供给电流表测量，另一路AC0-20mA，用于远传，与ARTU-32遥测装置、或电动机保护单元配合使用。
3.5 AKH-0.66/SM型双绕组电流传感器电流互感器，，一次测量范围5-6300A，主要适用用于(单)多根母排或多根电缆穿越，适用面广；二次两路输出，一路0-5A(0-1A)，供给电流表测量，另一路DC4-20mA，用于远传，与自控仪表PLC或DC配合使用(辅助电源DC24V由PLC或DC提供)，无须使用变送器，安装接线方便，为用户节约成本。
3.6 AKH-0.66K型开口式电流互感器主要应用于工业中城网、农网改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与继电器保护、测量以及计量装置配套使用。
4 应用实例
测量用电流互感器在低压配电系统中二次输出5A和1A的选择，是一些电气工程师经常遇到的问题。
2009年12月山东聊城某化工厂，各生产车间环境多为爆炸性环境，各车间电气控制室不安装在车间内，而是安装在离各车间较远的公共电气控制室，来实现对系统电流信息的集中采集，现场电流互感器与控制室之间距离大约200米，有的甚至300米，二次传输导线为2.5平方毫米，使用的电流互感器有AKH-0.66/30I 200/5A 0.5级 5VA 穿心1匝 等许多规格，使用的电流表为CL72-AI，该项目比较大，该项目在将完工，部分工程试运行时，发现所有电流表显示与现场电流完全不准确。
经分析，电流互感器额定容量就是电流互感器额定二次电流I2e，通过二次回路额定负载Z2e时所消耗的视在功率S2e，即，S2e=I2e²Z2e； 因数显表消耗的视在功率只有0.05VA，很小，所以我们可以不考虑，Z2e=ρ.2L/S=0.0176Ω. mm²/m×2×200 m /2.5=2.82Ω，S2e=I2e²Z2e=5A²×2.82Ω=70.5VA，远远大于电流互感器的额定容量5VA，所以此时应该选择200/1A的电流互感器，2010年2月份该项目更换了所有的比5A电流互感器，同时由于电流表为数显表，变比可以重新设定为200/1，使整个系统恢复正常。

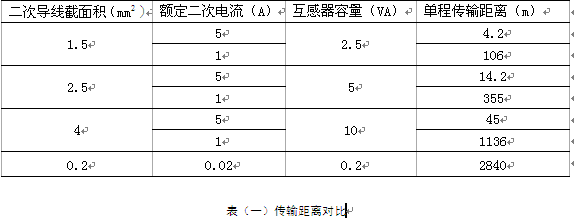

从本实例可以得出电流互感器接数显电流表时，传输距离对比如表(一)
5 注意事项
5.1 电流互感器在接线时，同名端必须要保持一致，即P1、S1；P2、S2。
5.2 电流互感器在正常运行时，二次不得开路，防止二次开路产生高电压，影响人身和设备安全。
6 结束语
产品已在上海、深圳、杭州、济南、内蒙古等地工矿企业工程配电监控系统中得到应用，降低了投资成本，产生了较好的社会和经济效益。
