锻钢升降式止回阀

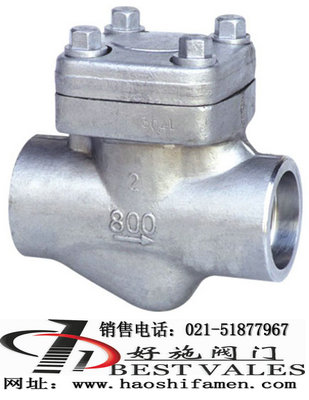

H61H锻钢升降式止回阀

$*【锻钢升降式止回阀】*$-【H61H锻钢升降式止回阀】|-|【锻钢升降式止回阀】|-|上海好施阀门厂

　　阀门产品市场的强劲需求。国有经济持续稳定发展。固定资产投资逐步扩大。尤其是几项世纪工程’西气东输’、’西电东送’、’南水北调’等项目的开工需要大量的阀门产品配套;另外，我国正面临着工业化时代的到来，石化行业、电力部门、冶金部门、化工行业和城市建设等使用阀门大户将增强对阀门产品的需求。例如，电力行业在’十一五’期间在煤电机组大、中型开工项目所需阀门预测总计为：阀门总需求量15.3万吨，年均需求量3.06万吨;阀门总需求额39.6亿元，年均需求额为7.92亿元。

口径：DN10～DN50

压力：1.0-10.0Mpa

材质：铸钢、不锈钢、合金钢等

电话：021-51877967

手机：15221969388

传真：021-31001026

邮箱：haoshifamen@126.com

地 址：上海嘉定区工业园区北区958弄

上海好施阀门厂成立于1982年，位于上海嘉定区工业园区北区958弄，于2005年改制为上海好施阀门有限公司。是国家一级生产企业单位，有近30年的生产、销售和自主研发经验，是全球金阀奖唯一的持有者及世界阀门协会的董事及终身会员。好施是全国生产阀门品种、规格最多的阀门厂家之一，产品广泛应用于工业、商业、石油化工、航海运输、流体控制、家庭住宅、和环境保护、高温高压等领域。

止回阀设计结构与说明特征：
止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。

采用以下结构：
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。

锻钢升降式止回阀标准材质明细表

序号	零件名称	CStoASTM	AS toASTM	SStoASTM
序号	零件名称	TypeAl05	TypeF22	Type F304(L)	Type F316(L)
1	阀体	A105	AI 82 F22	A182 F304(L)	Al 82 F316(L)
2	升降式阀瓣	A276410	A276 304	A276 304(L)	A276 316(L)
3	垫片	316夹柔性石墨		3l6夹PTFE SS+PTFE
4	阀盖	A105	A182 F22	Al 82/F304(L)	A182/F316(L)
5	铭牌	SS
6	螺栓	A193 B7	F193 B16	A193 B8(M)	A193 B8rMl
7	球	A182 F304	Al82 F304	A182 F304	Al82 F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢：SS=不锈钢

NPS		缩径	3/8	1/2	3/4	1	1 1/4	1 1/2	2
NPS		全径		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L			79	79	92	l 11	120	152	172	200
H			6l	6l	65	79	95	103	118	132
重量	螺栓式		1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式		1.1	1.0	1.2	2.9	3_3	4.9	8.1	10.9

锻钢升降式止回阀900lb-1500lb

号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
号	零件名称	TypeAl05	TypeF22	Type F304(L)	Type F3 16(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	垫片	316夹柔性石墨		SS+PTFE
4	阀盖	A105	Al82 F22	A182F304L	A182/F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8M	A19388M
7	球	A182 F304	Al82F304	A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；ss=不锈钢

锻钢升降式止回阀尺寸(mm)和重量(kg)

NPS		缩径	3/8	1/2	3/4	1	1 1/4	1 1/2	2
NPS		全径		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L			92	111	11l	120	152	172	200	220
H			65	79	79	97	104	120	139	2l5
重量	螺栓式		1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式		1.3	3.2	3.1	4.8	5.4	8.5	1 1.2	14.3
