型 号：QB71F、QB671F、QB971F

口 径：DN15-100

压 力：1.0～2.5MPa

材 质：铸钢、不锈钢、合金钢等

上海好施阀门厂成立于1982年，位于上海嘉定区工业园区北区958弄，于2005年改制为上海好施阀门有限公司。是国家一级生产企业单位，有近30年的生产、销售和自主研发经验，是全球金阀奖唯一的持有者及世界阀门协会的董事及终身会员。好施是全国生产阀门品种、规格最多的阀门厂家之一，产品广泛应用于工业、商业、石油化工、航海运输、流体控制、家庭住宅、和环境保护、高温高压等领域。

产品介绍：

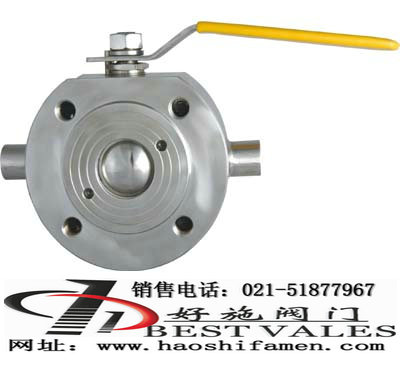

保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。

保温球阀根据球阀的结构不同，有整体式保温球阀、两片式保温球阀、对夹保温球阀等几种结构形式，广泛适用于化工、石油、制药、冶金等行业的系统管路中。

应用范围：
保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的重油、胶类等高粘度介质。

结构特点：
保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。

保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。

标准规范：
设计制造标准：GB/T12237、ASME B 16.34
结构长度标准：GB/T 12221-2005、ASME B 16.10
连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、JB/T9092、API 598

型号、零件材料及主要参数：

公称压力或压力级		产品型号
PN1.0MPa		BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa		BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa		BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150		BQ71F-150(LB)C	BQ71F-150(LB)P	BQ71F-150(LB)P8	BQ71F-150(LB)P3	BQ71F-150(LB)R	BQ71F-150(LB)R8	BQ71F-150(LB)R3
10K		BQ71F-10(K)C	BQ71F-10(K)P	BQ71F-10(K)P8	BQ71F-10(K)P3	BQ71F-10(K)R	BQ71F-10(K)R8	BQ71F-10(K)R3
主要零件材料	阀体	WCB	ZGlCr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF8M(316L)
	球体、阀杆	2Crl3	lCr18Ni9Ti	0Cr18Ni9(304)	0Cr18Ni9(304L)	1Cr18Ni2Mo2(316)	0Cr17Ni2Mo2(316)	0Cr17Ni2Mo2(316L)
	密封圈	聚四氟乙烯　　　对位聚苯
	填料、垫圈	V型聚四氟乙烯　　柔性石墨环　　聚四氟乙烯片　　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
	适用温度	-28-300℃
配管法兰		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

对夹保温球阀主要外形及连接尺寸：

公称通径(DN)		产品型号
		L	D					W	H	3-G
(mm)	(in)		1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手动	手动
15	1/2"	40	53	53	53	47	58	130	80	3/8
20	3/4"	45	63	63	63	57	63	170	80	3/8
25	1"	50	73	73	73	66	74	170	100	3/8
32	1 1/4"	60	84	84	84	75	84	200	110	1/2
40	1 1/2"	70	94	94	94	85	89	250	120	1/2
50	2"	80	109	109	109	103	104	250	130	1/2
65	2 1/2"	110	129	129	129	122	124	350	140	1/2
80	3"	120	144	144	144	135	134	350	150	1/2
100	4"	140	164	164	170	173	159	420	180	1/2
