厦门才茂基于2G/3G网络实现远程油井监控系统的应用方案

摘要：本文提出了一种基于2G/3G网络 的输油管道远程监控系统设计原理和实现方案，简要介绍了2G/3G技术的基本知识，描述了2G/3G无线传输应用于石油化工数据传输的实现方法。通过实际应用，获得了理想的效果。
关键词：2G/3G DTU；在线监控；远程传输；油井；

一、引言

由于油田所在地理位置往往具有特殊的环境，因而实现油田之间的通信首要问题就是要克服地理环境所带来的限制，架设一个庞大的通信系统是一个费时耗资金的过程，也给系统维护带来很大的困难，地形的起伏不平导致铺设电缆后不宜传导，同时电缆穿过炼油厂可能是潜在的危险。2G/3G无线网络在油井监控系统中的应用充分发挥了它的优势，以上所描述的问题迎刃而解。目前，全国许多大油田都已经在使用2G/3G无线技术，为油田的生产和管理提供了很大的便利，大大提高了生产效率，降低了生产成本。

二、油井无线远程监控的优势

1、良好的实时响应与处理能力：与短消息服务比较，由于2G/3G具有实时在线特性，系统无时延，系统能够同时实时收取、处理多个监测点的各种数据，无需轮巡就可以同步监测点的时钟可很好的满足系统对数据采集和传输实时性的要求。

2、远程仪器设备控制：由于采用2G/3G双向传输系统，监控中心可以反向实现对仪器设备的时间校正、状态报告、开关以及其他监测、控制等功能。

3、建设成本低：可充分利用现有2G/3G网络，设备安装即接通，而采用超短波通信时需要充分考虑现场环境，还需要配备天线铁架等附属设备。

4、安装调试简单，建设周期短：利用现有成熟2G/3G网络，系统投入运行时基本不需要调试，安装简捷。采用超短波通信时安装调试工作量大，要先进行现场信号测试，天线铁架架设，天线方向角度调试等工作。

5、覆盖范围广：构建油井远程监控系统要求数据通信覆盖范围广，扩容无限制，接入地点无限制，能满足山区，乡镇和跨地区的接入需求。由于监控点数量众多，部分监控点位于偏僻地区，而且地理位置分散。采用超短波通讯方式，覆盖范围只有30多公里；而用2G/3G方式，理论上在无线2G/3G网络的覆盖范围之内，都可以实现监控。

6、数据传输速率高：2G GPRS网络传送速率理论上可达171.2Kbps，实际应用时数据传输速率在40 Kbps左右，而目前一般的超短波数传电台传送速率多为2.4kbit/s或更低，3G WCDMA网络传输速率可达到384Kbps，传输更快。

7、系统的传输容量大：监控中心站要和每一个管网监控点实现实时连接。由于监控点数量众多，系统要求能满足突发性数据传输的需要，而2G/3G技术能很好地满足传输突发性数据的需要。

8、通信费用低，可按时间和流量进行收费。

9、通信的灵活性和可扩展性——由于油井具有控制点面多、面广和分散的特点，要求采用标准的通信协议，随着“ALL IP”网络技术趋势的发展以及石油运营业务的不断增长，需要考虑基于IP的业务承载，同时要求便于安装施工、调试、运行、维护。

三、系统组成

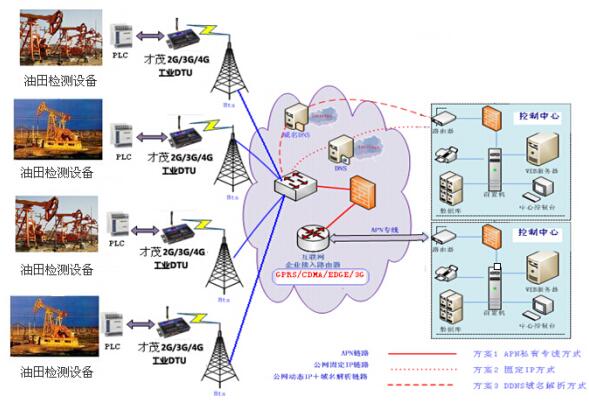

（图）油井远程监控系统示意图

2G/3G油井远程监控系统采用集散式监控结构主要由监控中心，2G/3G DTU（2G/3G数传设备），油井数据采集终端三部分组成。
1、油井数据采集终端
      油井数据终端可检测抽油机的载荷，电潜泵井电机电流，功率因数，井口温度，井口压力，井底流量等数据。数据采集终端设备通过RS232/RS485/RS422串口把采集到的数据传送给2G/3G DTU。通过2G/3G DTU接入移动公司为油田中心站提供的专用的2G/3G网络,网络对油田信息采集点的接入地点，时间，数量没有限制可以随时增减。可以满足山区，偏远地区和跨地区接入的需求。
采集终端主要功能：自动监测，记录采油设备上的电压，电流，电度，温度，压力，流量，液位，界面，含水，示功图，红外报警等数据。采集数据的格式为模拟，数字和串行通信口。还能完成流量和电度的积算。还有辅助分析功能及时发现停电，缺相，油管堵塞，盗油，液面过低，配重不平衡等异常情况。

2、才茂2G/3G DTU介绍

DTU(Data Transfer Unit),全称数据传输单元,为用户提供高速、永远在线、TCP/UDP 透明数据传输的工业级无线终端设备。产品采用高速高性能工业级ARM9 嵌入式处理器或者X86 架构高性能嵌入式处理器，以实时操作系统为软件支撑平台，超大内存，内嵌自主知识产权的TCP/IP 协议栈，为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换、虚拟专用网络的系统应用。针对网络流量控制的用户，DTU 产品支持语音，短信，数据触发上线以及超时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。
3、数据监控中心
       本系统中网络代理服务器可采用ADSL，LAN等INTELNET公网连接或移动提供DDN专线接入方式连接，2G/3G数据传输终端上电后，它会根据预先设定在其内部的IP地址来主动访问网络代理服务器，通过代理服务器和监控中心建立TCP/IP链路。监控中心主站本身维护接入的每个终端的IP地址和ID号，当主站要向某个监控终端提出数据请求时，它会根据IP地址和ID号来找到对应的终端，将命令下发到该终端，终端响应后通过2G/3G数据传输终端把数据发到网络代理服务器端口，通过端口影射转发到监控中心主站，即完成了一个应答式的通讯流程，当油田信息采集点数量增加，中心不用扩容即可满足需求。
       在数据监控中心监控室能迅速准确掌握油田管理局辖区内各种油井的工作状态，及时发现隐患，遥控启停抽油设备。可以采集存储所有检测数据，如采油设备上的电压，温度，压力，流量，液位，界面，含水等参数。 同时也具有系统报警功能，系统综述功能。

四、系统安全性

系统需要极高的系统安全保障和稳定性。安全保障主要是防止来自系统内外的有意和无意的破坏，网络安全防护措施包括信道加密、信源加密、登录防护、访问防护、接入防护、防火墙等。稳定是指系统能够7×24小时不间断运行，即使出现硬件和软件故障，系统也不能中断运行。
      数据中心可通过公网使用VPN接入到2G/3G网络，采用VPN方式成本比较低，企业不用租用专线，还可以利旧使用原有的VPN设备，移动终端需要安装具有VPN二次虚拟拨号的功能的软件。通过VPN方式，客户端在连接应用服务器前，要经过Ｒａｄｉｕｓ服务器的认证整个数据传送过程得到了加密保护，安全性比较高，可充分保障速度和网络服务质量。另外，数据中心也可以采用APN接入方式，租用专线接入到移动公司的GGSN设备上，这种成本高，安全性高，稳定可靠。
对于安全性要求非常高的系统，可考虑在专用APN接入的基础上再加上VPN接入方式的混合接入方式，进一步提高系统的安全性。
1、VPN虚拟专网模式：企业内部网络中配置VPN服务器，移动终端加载具有VPN二次虚拟拨号的功能的客户端软件。采用VPN安全技术，用户通过接入企业内部虚拟专网的方式与Internet进行隔离，可对 整个数据传送过程进行加密保护，有效避免非法入侵。
2、利用SIM卡的唯一性，对用户SIM卡手机号码进行鉴别授权，在网络侧对SIM卡号和APN进行绑定，划定用户可接入某系统的范围,只有属于指定行业的SIM卡手机号才能访问专用APN，移动终端与数据中心采用中国移动分配的专门的APN进行无线网络接入，普通手机的SIM卡号无法呼叫专门的APN。
3、对于特定用户，可通过数据中心分配特定的用户ID和密码，其他没有数据中心分配的用户ID和密码的用户将无法登录进入系统，系统的安全性进一步增强。

五、DTU系列产品资质与检测

1、无线通信在线维持专利技术

2、摩尔实验室高低温检测报告

3、福建省产品质量检验研究院检测

4、著作版权证书

5、EMC检测报告

6、国家强制3C认证

7、DTU创新产品奖

8、深圳比亚迪用户测试报告

六、才茂资质

公司荣誉：

2009 年公司GPRS DTU 产品被评为“创新产品奖”；

2011 年被评为“中国工控行业客户满意最好供应商”；

2012 年公司成为“中国质量万里行”会员；

2013 年公司成为“智能输配电设备产业技术创新战略联盟”会员；

2010 年被国家认定的高新科技企业；

2010 年被国家认定的双软企业企业；

公司拥有1 项保持设备稳定的专利技术证书和12 个软件著作版权证书；

全国设立了9 大区域办事处，66个代理商，方便为客户提供近距离贴心服务；

公司注册资本1280 万；厦门市重点扶持高新科技企业；

12 年的行业研发积累和行业应用考验。

七、总结

该监控系统中，使用组态软件和2G/3G无线数传终端，系统无线遥测遥控主机（RTU）将检测到的单口采油井的现场状态，通过无线方式传送给监控中心，从而实现各单井状态的集中监控，减少人员投入，有力的缩短油井故障发现和排除时间，极大的提高了生产效率，同时系统的性价比特高。另外，本系统还非常适合输油管漏油，盗油监测，在实际应用中，取得了较好的经济效益和社会效益。
采用2G/3G无线传输数据通讯方法解决了远程监测系统的通讯问题，比起其它有线通讯方式有着不可比拟的优越性。随着2G/3G网络的逐渐完善和应用技术的不断成熟，2G/3G的应用领域也会越来越广阔。
