厦门才茂GPRS DTU CM3160V技术参数

一、产品简介

  厦门才茂CM3160V GPRS DTU是一款工业级无线数据传输设备，通过GPRS网络为用户提供透明TCP无线远距离数据传输或者透明UDP无线远距离数据传输的功能。

    该产品采用ARM9工业级高性能嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈；同时提供串口RS232、RS485接口、RS422接口、TTL接口设备支持双数据中心备份，以及多数据中心同步接收数据等功能；设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的TCP/UDP透明数据传输功能。适用于对网络流量和产品功耗比较敏感的客户，本产品支持语音、短信、数据触发上线以及超时自动断线的功能，降低流量降低产品功耗，实现低功耗功能。

该产品拥有ARM9工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。

    该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、金融监控、智能充电桩、智能快递柜、自助终端、环保检测、石油监测、气象检测、地震监测，交通控制等等行业。

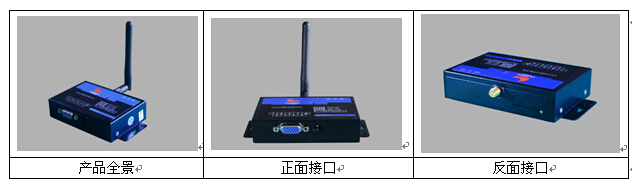

CM3160V产品接口图：

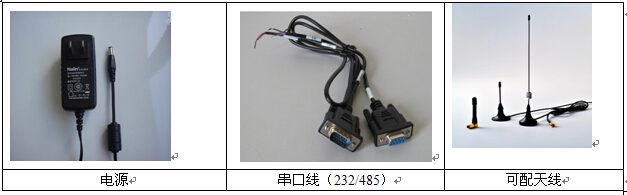

CM3160V产品配件图片：

二、产品特性

工业级设计

1. 工业级CPU：工业级ARM9高性能嵌入式处理，200MPS；带 16KB Dcache，高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度。

2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。

3. 实时操作系统：采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定，带完善TCP/IP协议栈；或者嵌入式UCOS操作系统。

4. 强化电路板：PCB采用遵循3H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。

5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。

6. 工业级电源：宽压电源设计，电源适应范围为DC5V~DC35V，内置电源反向保护和过压过流保护。

稳定可靠

1. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，确保系统稳定可靠

2. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。

3. 串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护。

4. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

5. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。

6. 高速处理CPU：采用高速ARM9的工业级CPU，可以更加高速地处理各种协议数据转换；解决了业内“假在线”、“假死机”、“当机”等疑难问题。

7. 超大内存：FLASH64Mbits，SDRAM，256Mbits，有超大的内存来缓存客户发送数据，同时接收超大数据包，数据不丢失。

8. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致DTU设备当机的严重现象。

9. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。

10. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；通过高低温环境测试；通过3C认证；公司产品2010年荣获“中国工控行业客户满意最佳供应商” 。

功能强大

1. TCP透明数据传输和UDP透明数据传输；支持多种工作模式

2. 支持虚拟数据专用网（APN/VPDN）

3. 支持双数据中心备份及多数据中心（8个）接受数据，最大支持发送中心达256个

4. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线

5. 远程唤醒：支持短信、语音、数据等唤醒方式以及超时断开网络连接

6. 支持固定IP通信方式；支持DDNS动态域名通信方式

7. 丰富I/O控制和告警口：支持6路告警输入，支持6路输出控制（可选）

8. 支持短信远程配置，远程控制；支持短消息告警

9. 数据包传输状态报告

19.支持RSA，RC4加密算法

10. 标准的AT命令界面

11. 支持telnet功能

12. 可以用做普通拨号MODEM

13. 支持串口软件升级

14. 同时支持LINUX、UNIX和WINDOWS操作系统

15. IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机；接3.3~30V电压时DTU就关机。）

简单易用

1. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。

2. 中心软件：提供C#，VC，VB，DEPHI中心端软件，方便客户测试。

3. 丰富第三方软件支持：包括亚控软件，三维力控软件在内的业内主要中心端软件支持（驱动中选择“厦门才茂（桑荣）”或者“桑荣”的驱动 ），可以直接方便购买第三方软件来上项目，实现快速稳定低成本地完成项目。

4. 丰富接口：提供RS232/RS485/TTL/RS422接口，可选6路IO口。

5. 完善的网络支持：提供包括2G网络（GSM网络），2.5G网络（GPRS网络），2.75G网络（EDGE网络），3G网络（TD-SWCDMA网络）,4G LTE网络）。

6. 提供多种动态库DLL：公司提供C# ，VC，VB，DEPHI中心端软件的动态库支持，并提供使用说明文档，方便客户自行快速开发中心端应用软件。

7. 检查软件：提供串口调试软件，网络速度检测软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位。

8．提供DTU管理平台，为点对点，点对多点的用户提供方便快捷、简单易用的服务。

三、技术参数

无线参数：

硬件系统：

操作系统：

接口类型：

供电情况：

物理特性：

其他参数：
