厦门才茂工业级无线数据传输终端

GPRS DTU CM3161技术参数

一、产品简介

  厦门才茂CM3161 GPRS DTU是一款端子接口的工业级无线数据传输设备，通过移动GPRS网络为用户提供透明TCP无线远距离数据传输或者透明UDP无线远距离数据传输的功能的无线物联网设备。

设备提供串口RS232、RS485接口、RS422接口或者TTL接口，设备可以直接客户的串口设备相连。

该产品采用工业级高性能嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈；设备支持双数据中心备份，以及多数据中心同步接收数据等功能；设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的TCP/UDP透明数据传输功能。针对网络流量和产品功耗比较敏感的客户，本产品支持语音、短信、数据触发上线以及超时自动断线的功能，降低流量降低产品功耗，实现低功耗功能。

设备带电源控制SW管脚，客户可以根据需要，控制SW管脚置低（或者不接这个管脚，悬空）或者置高，实现对设备的上电或者下电工作，这个功能一方面可以实现控制设备上电和下电，另外一方面如果客户对功耗敏感的，也可以通过这个管脚来实现低功耗的要求。设备带Online上线指示管脚，指示设备何时上线了或者下线了，客户可以不用这个管脚，客户也可以根据这个管脚的状态来了解设备何时上线了何时下线了。设备提供ACTIVE唤醒设备管脚，客户可以通过这个管脚来唤醒休眠的设备，实现低功耗功能。

产品拥有维护系统稳定的专利技术，确保设备永远在线；产品整机采用金属外壳，抗干扰防辐射，硬件上采用工业级设计；系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）；通过电力3000V电击测试，所有无线模块都有通过CGD认证或者FCC认证或者CE认证；经过严格的设计、测试和8年的实际应用，产品性能稳定可靠。

    该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，油田监控，交通控制等等工业控制行业。

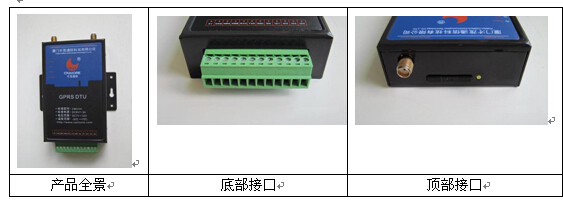

CM3161产品接口图：

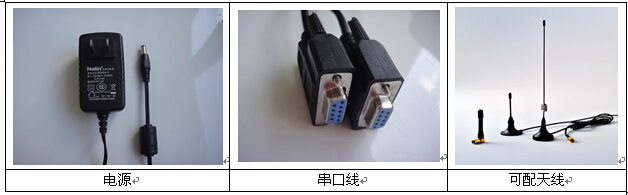

CM3161产品配件图片：

二、产品特性

工业级设计

1. 工业级CPU：工业级高性能嵌入式处理，性能稳定可靠。

2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。

3. 实时操作系统：采用带完善TCP/IP协议栈的实时操作系统。

4. 强化电路板：PCB采用遵循20H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠。

5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。

6. 工业级电源：宽压电源设计，电源适应范围为DC5V~DC35V，内置电源反向保护和过压过流保护。

稳定可靠

1. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。

2. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。

3. 串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护。

4. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

5. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。

6. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致DTU设备当机的严重现象。

7. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。

8. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；

功能强大

1. TCP透明数据传输和UDP透明数据传输；

2. 支持虚拟数据专用网（APN/VPDN）

3. 支持双数据中心备份及多数据中心（8个）接受数据，最大支持发送中心达256个

4. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线

5. 支持客户控制设备上下电：设备带电源控制SW管脚，客户可以根据需要，控制SW管脚置低（或者不接这个管脚，悬空）或者置高，实现对设备的上电或者下电工作，这个功能一方面可以复位设备，另外一方面如果客户对功耗敏感的，也可以通过这个管脚来实现低功耗的要求。

6. 支持在线指示：设备带Online上线指示管脚，指示设备何时上线了或者下线了，客户可以不用这个管脚，客户也可以根据这个管脚的状态来了解设备何时上线了何时下线了。

7. 支持管脚唤醒功能：设备提供ACTIVE唤醒设备管脚，客户可以通过这个管脚来唤醒休眠的设备，实现低功耗功能。

8. 远程唤醒：支持短信、语音、数据等唤醒方式以及超时断开网络连接

9. 支持固定IP通信方式；支持DDNS动态域名通信方式（支持花生壳、88IP和dyndns域名服务商）

10. 丰富I/O控制和告警口：支持4路告警输入，支持4路输出控制

11. 支持无线拨号上线指示；支持I/O管脚硬件复位DTU

12. 支持短信远程配置，远程控制；支持短消息告警

13. 数据包传输状态报告

14. 支持RSA，RC4加密算法

15. 标准的AT命令界面

16. 支持telnet功能

17. 可以用做普通拨号MODEM

18. 低功耗设计：休眠功耗<1mA，待机功耗<15mA，通信功耗<35mA

19. 支持串口软件升级

20. 同时支持LINUX、UNIX和WINDOWS操作系统

简单易用

1. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。

2. 中心软件：提供C#，VC，VB，DEPHI中心端软件，方便客户测试。

3. 丰富第三方软件支持：包括亚控软件，三维力控软件在内的业内主要中心端软件支持（驱动中选择“厦门才茂（桑荣）”或者“桑荣”的驱动 ），可以直接方便购买第三方软件来上项目，实现快速稳定低成本地完成项目。

4. 丰富接口：才茂DTU系列产品，可以提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太网接口，全接口支持。

5. 完善的网络支持：才茂DTU系列产品，可以提供包括2G网络（GSM网络），2.5G网络（GPRS网络），2.75G网络（EDGE网络），3G网络（WCDMA网络、EVDO网络、TD-SCDMA网络），4G网络（HSPA+网络、LTE网络），全网络的产品支持。

6. 提供多种动态库DLL：公司提供C# ，VC，VB，DEPHI中心端软件的动态库支持，并提供使用说明文档，方便客户自行快速开发中心端应用软件。

7. 检查软件：提供串口调试软件，网络速度检测软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题。

三、技术参数

无线参数：

硬件系统：

操作系统：

接口类型：

供电情况：

物理特性：

其他参数：
