才茂ATM机无线采集监控系统解决方案

1、解决方案介绍

         本系统采用采用厦门才茂通信CM520工业4G无线路由器，连接DVR/NVR设备，可上传本地视屏和抓拍图像监测的同时，上传和监测ATM多个敏感传感器正常状态。通过运营商APN/VPDN专网卡（SIM），与银行服务器机房建立专网隧道，保证数据认证安全加密，采用LTE 4G高速网络制式，保证视频图像数据大数据传输可靠性，达到统一管理，统一监控目的。实时保护ATM机正常运行和取款公民的人身安全。

      采用的传感器包括人体感应器、配钞传感器、震动传感器等，在加上针孔摄像头。具体情况可更具实际需要增加或改变相应的传感器。前端设备的传输设备只需厦门才茂通信自主研发的Router进行采集传输功能。

系统连接方案：

     该系统结构是利用运营提供的移动内部网络信号（APN专网业务），把AD和串口收集的数据，通过APN专网的方式传输到运营商提供的APN数据采集服务器。上位机软件在根据采集的数据进行分析，并通过显示器显示，并存于采集中心的数据库中，以方便查询。

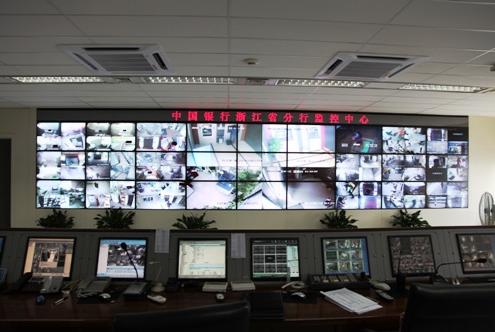

现场视频无线后台监控安装图：

2、ATM机采用无线监控系统的优势

2.1，建设成本少低

    由于采用3G网络，使用运营商专网APN/VPDN隧道加密，无需布置有线网络，只需安装好设备就可以，建设成本低。

2.2，监控范围广

    ATM机分布散乱，但是通过运营商无线专网网络，可以把分布ATM机通过VPN拨号建立一个内部虚拟局域网。更加保证了ＡＴＭ机数据传输机密，保证。

2.3，具有良好的可扩展性

        由于目前3G 网络已覆盖全国绝大部分城市地区，加上4G网络已经出来了。基本不存在视屏传输相对卡的现象，可实现大范围的在线监控，满足视屏监控远程备份的要求。

2.4，数据传送速率高

    （1）每个ATM机采集传感器上的检测数传输量在10Kbps 之内。3G网络（联通HSPA+最快） 网络传送速率理论上可达21M/s，目前其他3G网络 实际数据传输速率在200KB/S  左右，完全能满足本系统数据传输速率（≥100Kbps）的需求。

（2）每个ATM机里的视屏录像机，也通过另一台3G无线路由器进行数据传输，由于3G网络技术的瓶颈，使得视频的远程传输备份还是有些瓶颈，基本都是采用本地保存，上传图片的方式。不过4G网络时代已经来了。进过目前行业4G领头移动的4G网络测试，实测速度最高可达到4M/s的传输速度，对于视屏大数据上传备份已经基本没有后顾之忧了。

3、总结

     经过市场多年行业应用，厦门才茂通信的ROUTER，以工业级标准设计、适合各种工业或是高、低温恶劣环境下，无人看管环境应用，支持APN/VPN，同时支持多种VPN方式（GRE、PPTP、L2TP、IPSEC等）保证数据安全通信。SNMP协议可网管后台，以灵活主网方式、统一管理的稳定运行优势备受业内人士青睐。特别推出可选（北斗GPS定位功能和SD卡外置大容量存储）。无线传输技术的发展，给ATM机监控发展带来飞跃，同时也间接保护公民的人身财产安全。
