才茂ATM机无线视频监控系统方案

一、需求概述

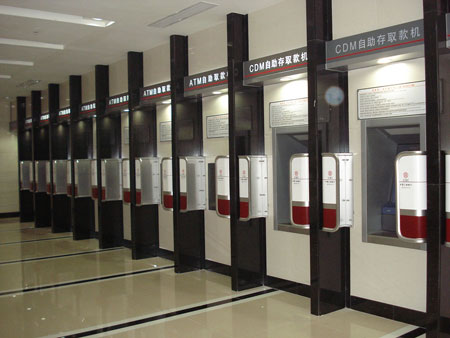

      由于银行自助设备(ATM)和自助银行的公开性、方便性和环境特殊性，近年来针对银行自助设备和自助银行的犯罪活动不断增加。目前，ATM（自动取款机）在金融业已得到广泛使用，这在很大程序上给用户提供了方便，减少了金融机构的人力消耗，加快了工作速度。但随之而来的就是ATM机本向友及使用ATM机的储户的安全问题，这个问题一直是金融业最为关心的问题之一。怎样确保储户在ATM机上正常安全交易，减少银行与持卡人之间的纠纷，怎样防范对ATM自动柜员机的破坏行为，保护银行利益，也一直是银行业所考虑的重点问题之一。

二、系统组成

      ATM智能视频监控系统是通过在传统ATM监控系统中加入智能视频分析单元，实现一系列智能视频处理。它能根据用户预先设置的规则，对场景进行实时的监控，当预设规则被破坏，系统及时发出报警信息，提醒监控人员注意并采取有效的处置手段。

ATM智能无线视频监控系统包括：

视频采集摄像机：固定安装的高感度摄像机，用于拍摄监视现场的图像，为智能分析提供基础视频数据。

无线视频监控终端：用于对摄像机采集的视频图像内容进行高速分析与数据处理，并对比安全管理规则或用户设定的条件以给出报警和智能分析结果。同时，视频采集、视频叠加、语音及对讲、报警、GPS定位、抓拍、云台控制、硬盘存储、SD卡存储及远程视频回放，采用通用的网络协议，通过网口输出模块输出传输至中心监控平台或用户客户端。

报警控制单元及报警探测器、警灯警号：对于极为重要的监控场景，工程设计时可能需要更多的(一种以上的)安全防护手段，即除了智能视频分析以外还安装有其他类型的报警探测设备。针对这种使用需求，一般智能视频监控系统还设计有报警控制单元，它不但为各类报警探测器的接入提供了可能，同时，还具备了将智能视频分析的报警用来直接驱动警灯、警号的能力。

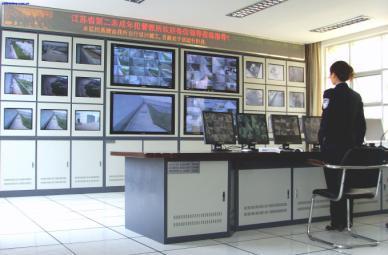

显示设备：智能视频分析系统具有消除多余无用信息，提取关键报警信息的能力，使得监控人员能够通过设在监控中心的监视器/电视墙获得有用的报警视频，从而使他们根据真实情况、迅速采取最有效的措施。

中心管理平台：考虑到采用IVS构建大规模智能监控系统的需求，一般智能视频监控系统还设计有远程监视控制管理中心管理平台，以便使系统管理人员能在异地对现场进行实时监控和根据语音提示处理突发事件。同时该中心管理平台还能对远程的各种网络设备如智能视频服务器/硬盘录像机进行管理和配置。

三、系统构建

智能视频分析单元一般是通过硬件电路实现，可以将硬件电路板加载在传统ATM监控系统的硬件设备中，如摄像机、无线视频监控终端上，或者以该硬件电路板去实现具有视频智能处理功能的独立设备。

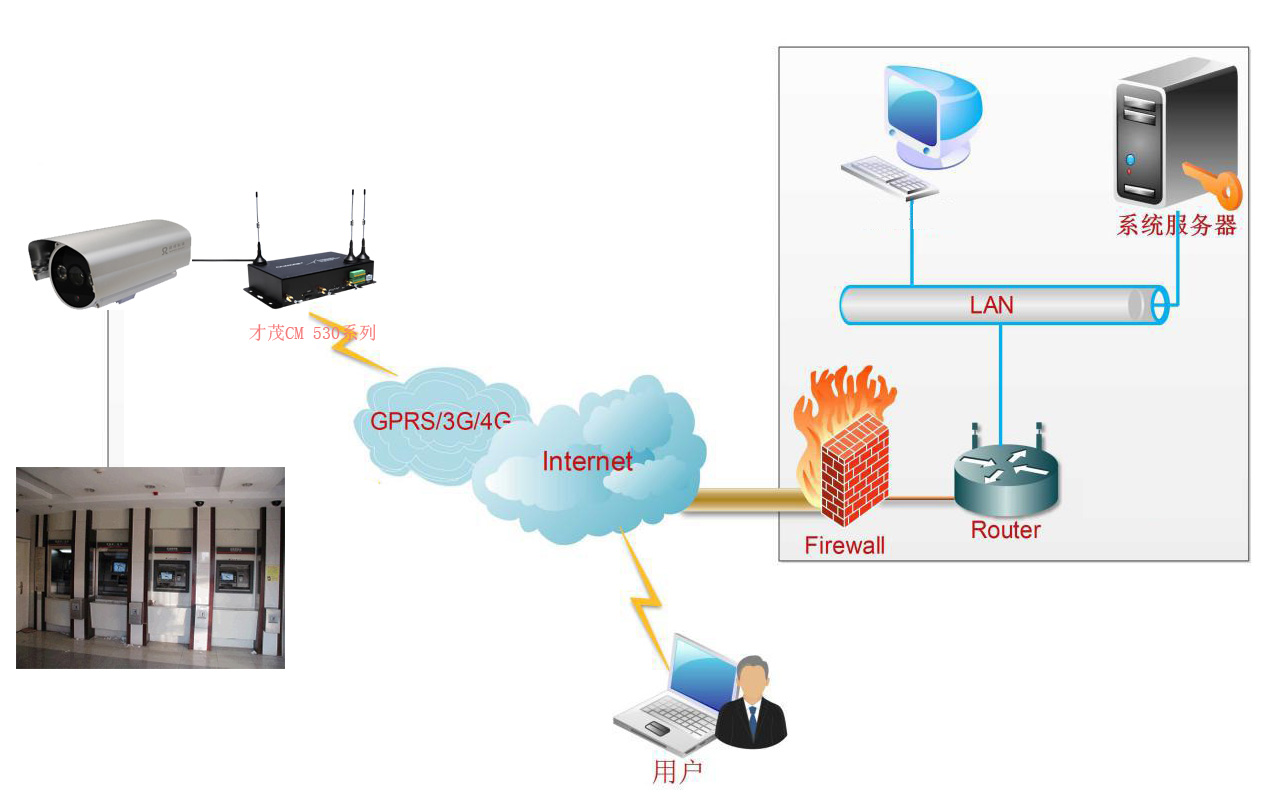

四、系统拓扑图（参考）

五、系统功能

本系统具有如下功能：

1、监视功能

可通过现场对ATM周围人员活动情况进行24小时不间断监视，监视及录像画面尺寸无级可调，数字解析度384*288到768*576.

2、记录功能

在本地硬盘上实现数字化图像存储，图片存储采用专利小波算法压缩，图像保存时间一个月以上。

3、查询功能

可根据日期、时间、报警事件进行查询。

4、报警管理功能

系统支持5个报警输入，2个报警输出，可自由定义报警输入、输出和摄像头的关联关系。

5、警前预存图像功能

可定义警前预存图像6-60帧。

一旦系统产生报警事伯，立即驱动警号，并正式记录此前预存的图像，连续摄录图像，持续到传感器报警结束或人工确认结束。在联网状态下，可向控制中心报警，同时将现场图像传送至控制中心电脑屏幕上。

6、接近传感摄录功能

一旦有人取款时，通过接近传感器将取款人数帧图像（可由客户选择6-60帧），连同取款日期、时间、ATM编号等同时记录于现场硬盘中，以便日后查找之用。

六、总结

银行ATM自动取款机虽给储户取款带来了方便,但也给犯罪分子造成了可乘之机,而现有银行ATM机安防监控系统，在一定程度上有效降低了全国的犯罪率。
