才茂粮库环境无线监控系统方案

一、概述

中国已占世界不到10%的耕地养活了占世界22%的人口，所以中国粮食储备问题倍受世界关注。粮食作为国家重要的战略储备物资，在维护粮食市场和社会稳定、保护农民利益、确保国家安全中承担了重要责任。中国政府一直把粮食储备管理作为一项重要的经济工作来抓，通过多年的建设，特别是近几年的努力，已经建成具有中国特色、与市场经济体制相适应、架构基本完备的新型政府粮食储备体系。

目前中国粮食储备系统大致分为三个等级：中央政府掌握的国库粮食储备、地方政府（省、地、县）的粮食储备和农户自有粮食储备，为此投入了大量人力、物力；粮食储备仓储设施条件大为改善，储备粮基本上保存在一些大的仓库里，储备粮食的数量、质量逐步得到了可靠的技术保障。虽然在一些大的国家级储备粮库中使用了先进、自动化水平很高的粮食仓储系统，取得了很好得成绩，但也存在着许多不容忽视的问题，如传统的粮仓监控系统还存在很多与现代化储备粮库不相适应的弊端，监测数据不准确、监测系统抗干扰性差、监测管理人员劳动强度大、监测队伍在减少、人员素质急待提高等；此外，粮食安全信息化技术，基于物联网的“数字粮库技术”需求很大，依靠新的物联网技术确保粮食安全已是大势所趋。现在的粮库智能仓储管理等物联网级数可实现粮食储备的高效监管，提高粮食作业的自动化和信息化水平，这对于国家粮食储备的安全与效率、提高粮食品质、稳定国家粮食保障与供给具有重大的战略意义。

二、系统功能
1.采用数据采集、数字信号传输系统，系统最大的特点是：耐用、性能稳定和数字信号不受外界干扰、信号真实传输等优点，避免了模拟传输的信号传输易受干扰、定位难、易损毁、不易维护的缺点。
2.有线无线相结合，保证系统更加稳定，测温电缆与分机之间通过单总线的方式连接，既保证了采集器的供电，也使信号传输更加稳定。分机与主机之间采用无线射频的方式传输，减少了远距离布线的麻烦。
3.采集器采用固化处理，接口处用带硅胶的接线端子连接，防腐蚀、抗熏蒸。系统简单稳定，易安装调试、易维修维护。
4.分机采用锂电池或者太阳能电池供电，保证防雷万无一失。系统采用先进的星型现场总线技术，淘汰了落后的模拟分线器，采用先进的数据采集器，解决了一个测温点一根线的布线难题，使仓内布线大大减少。并且还解决了线阻误差大、无法消除干扰、故障率高、无法诊断出故障点等问题。
5.使用无线技术使施工布线工作量大大降低，节省了大量的线材成本；当某点出故障时，能根据测温电缆连接的设备很快找出故障点的具体位置，更加方便了以后的维护工作。

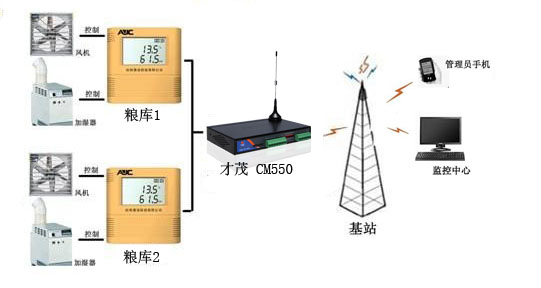

三、系统拓扑图（参考）：

四、系统特点

1、实时、定时温湿度检测

用户可实时、定时对仓内温、湿度情况进行检测，以便随时掌握仓内温、湿度变化情况，对仓内粮食环境作出及时、准确的判断，并对仓内情况作出相应的决策，防止粮食发生意外情况，使粮食更安全。

可通过软件对单仓数据检测或对所有仓数据检测，使用户可以方便准确地测到自己所想知道的数据，更加灵活方便。

2、三维动态数字图形显示、年月点层曲线显示

强大的显示功能是用户通过各种方式分析仓内粮情变化的重要依据。主要有三种显示方式：

本文方式：用数字方式按照各仓各层分布情况来显示仓内温度数据和湿度数据，使各仓温、湿度情况一目了然。

三维动态显示：利用三维结构图形来表达仓内各层各点温度情况，用不同的颜色表达温度范围。通过它用户可直接看到某点的温度范围，并判断是否超过正常值。

曲线方式：通过曲线图方式显示出仓内年月日点层温、湿度变化情况。通过它可更方便地掌握仓内温、湿度变化规律，更好的判断仓内变化情况，及时为决策提供依据。

3、单仓报表打印、汇总报表打印

对测出的数据以报表的形式打印出来，作为档案保存起来，以便以后查阅。这样避免了由人工手动填写报表的麻烦。可以对当日的当前仓和所有仓进行打印，使操作者操作起来灵活自如。

4、自动通风控制、自动粮情分析(扩展)

当某仓内温度超过设定值时，计算机即可打开风机控制通风。操作员可通过鼠标操作打开对应风机，为仓内进行通风。同时可以查看风机的工作状态。这样就免去了人工手动开风机，全部自动化操作，大大提高了工作效率。

5、温湿限自动报警

对某仓或仓内某点温度超过设定值时，系统自动用警告信息报警，提示用户进行通风等有效措施，以保证仓内储粮的安全。
