基于 4G 路由器智能换电柜联网方案

市场背景

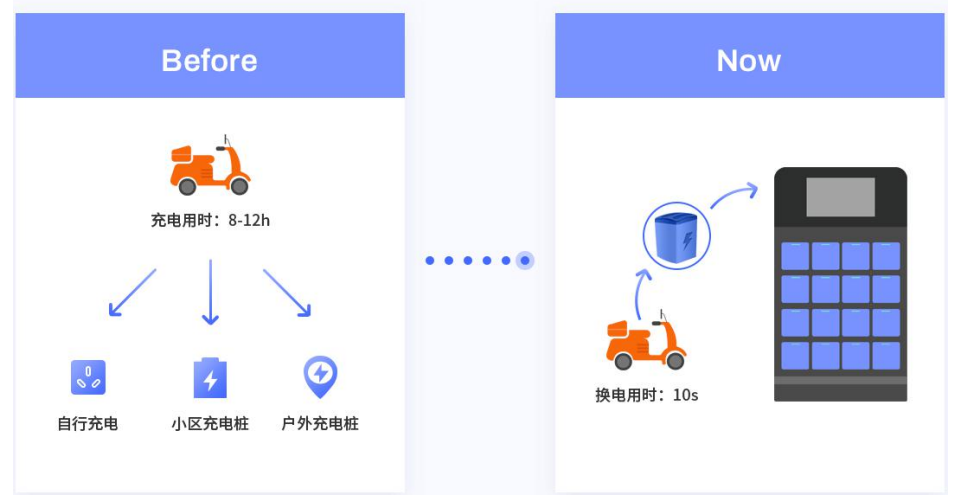

随着我国电动自行车行业的稳步发展，电动自行车保有量稳步上升。电动车换电系统将 物联网技术和锂电池管理技术进行整合，以集中换电代替用户充电，解决国内超过 3.5 亿辆 电动车的电池续航问题。以智能换电柜的形式呈现，把原有用户自行充电的模式升级至在遍 布城市的换电柜集中换电模式。换电”取代“充电”， 10 秒迅速实现能源补给，有效解决 续航短 、充电慢等痛点，致力于以分布式能源网络为基础，建立一站式短途出行能源服务 系统，为上百万骑手解决充电耗时，里程焦虑两大难题，为上亿电动车用户提供安全高效的 动力解决方案。

智能换电模式填补在电动自行车行业除了充电以外可选择性方案的空缺，为电动车的高 频使用人群、外卖等城市短途配送行业解决运力问题。

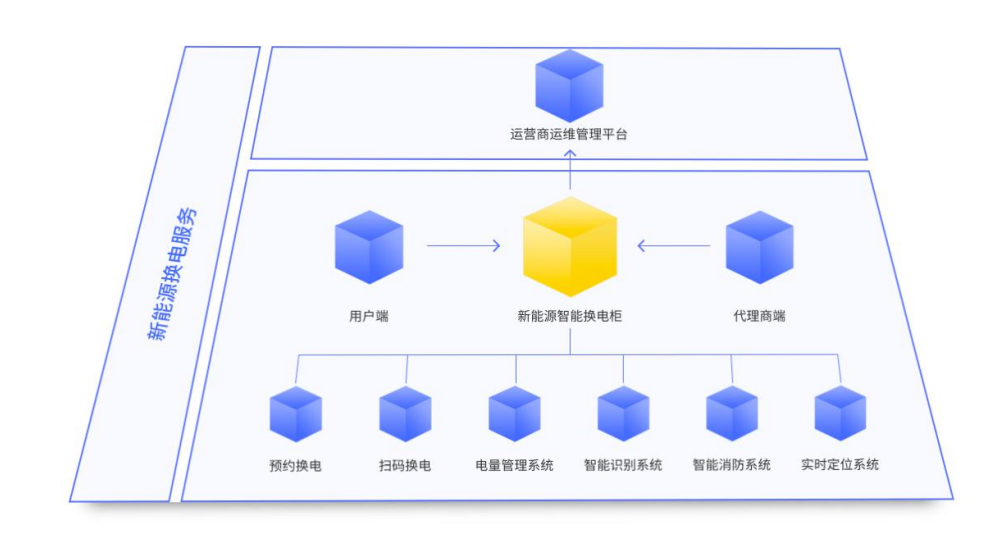

智能换电柜柜及其系统架构：

虽然各类智能换电柜的实现细节各有区别，但从系统架构角度来说基本以下几部分不可 或缺：

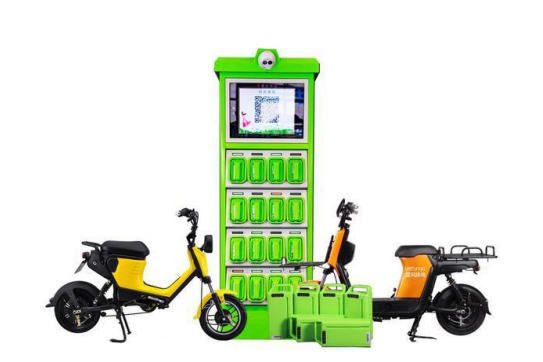

●智能换电柜终端：整个系统的可见可触摸部分，用于负责换电柜的存放，通过二维码 与用户绑定。终端内分为机械部分和电子控制部分，电子控制通过软件来控制机械部分负责 实现电池的存放。

●云服务器终端：是整个系统的大脑，将其余所有部分有机连接起来，实现相应业务逻 辑的有效有序进行。

●商户管理后台：了解柜子的运营情况和相关运营数据，项目财务情况，以便做出最合 理的资源配置，产生最高效益。

●系统管理后台：产看智能换电柜运行状态、使用数据，用于管理整个产品的运营，权 限最高。

对整个流程进行抽象理解，整个智能换电柜租赁柜系统的整体方案包括了：机械结构、 外观模具、控制电路、软件系统，这四大部分，不同产品类型在机械结构和外观模具上有有 所不同，体验了不同厂商文化理念和对客户使用习惯的理解或培养。因为整个系统涉及多个 领域有机协同，所以无形也提供了整个系统的实现门槛。

系统简介

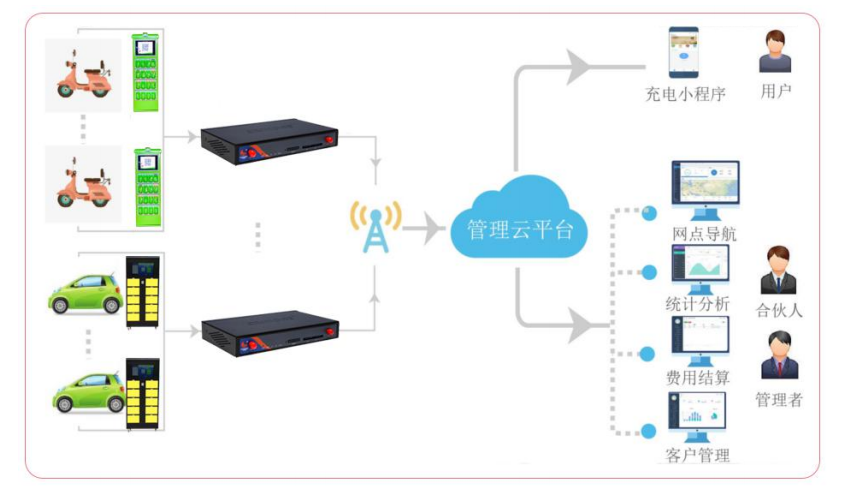

在每台智能换电柜终端配备一个具有 3G/4G 上网功能的 4G 路由器，为智能换电柜终端 提供网络环境，让智能换电柜终端能通过该 4G 路由器与中心服务器建立连接，同时中心服 务器的管理平台能对共

该方案通过 4G 路由器使用运营商 3G/4G 无线网络将各智能换电柜终端与中心服务器 的管理平台进行连接和数据交互，实现远程管理与监控。并通过 VPN 及 VPDN 等方式，实 现数据的安全传输。从而使中心平台能及时、准确地掌握每个智能换电柜终端的故障情况、 电池完整情况、甚至视频监控等。 中心服务端对数据进行处理和整合，实现多方数据共享，以确保智能电换柜的实时、高 效。

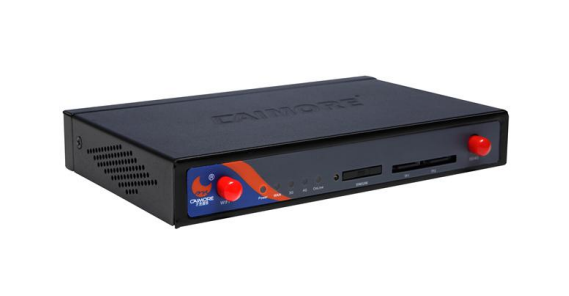

更进一步，智能换电柜终端还可通过这种无线联网方式来实现移动终端在线支付，同时 中心服务平台实时与第三方支付平台对接，来实现资金结算。 系统功能将所有智能换电柜终端统一联网，集中管理； 及时把握智能换电柜终端运行状态，提高效率，节省运营及人工维护成本； 实时监控智能换电柜终端，使用专用隧道传输数据，安全性高； 可扩展性强，支持在线支付方式； 无线数据传输，不受地点限制。 使用产品：物联 4G 全网通工业 4G 路由器产品与方案特点：

采用运营商专网及 VPN 的方式保证数据的安全性。 高度智能化程度，减少人工和时间成本。 安全，减少交易的潜在危险。

全面支持各运营商网络制式，3G/4G 自由选择 系统灵活、方便，平台容量大，轻松满足系统扩充。 才茂无线路由器系列路由采用工业级 32 位通信处理器，软件多级检测和硬件 多重保护机制来提高设备稳定性。 采用 IPSec VPN、L2TP、SSL VPN、CA 证书保障数据安全传输。 采用设备远程管理系统，方便设备管理。智能换电柜租赁柜 - 及其使用流程：

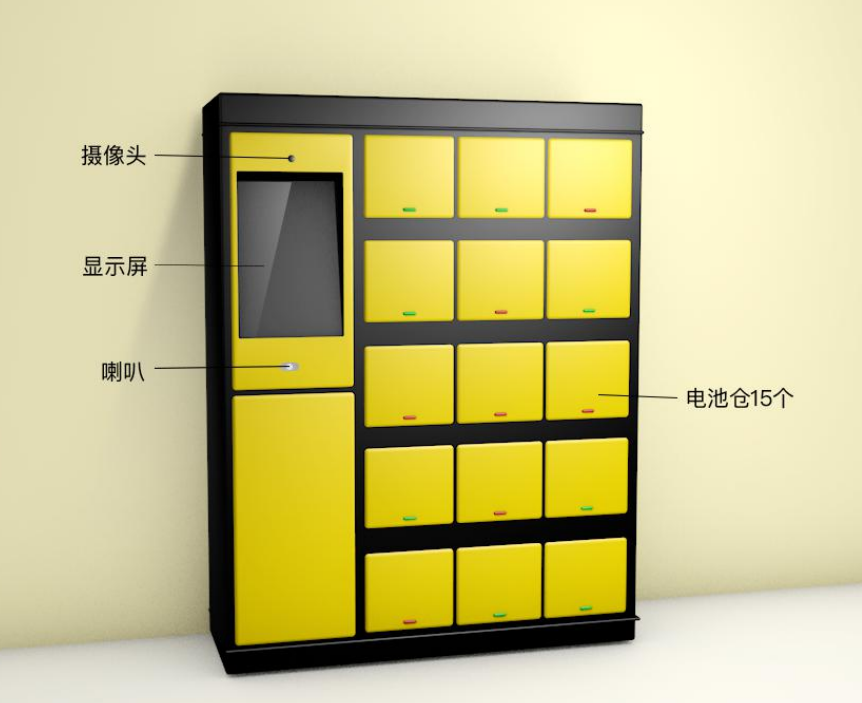

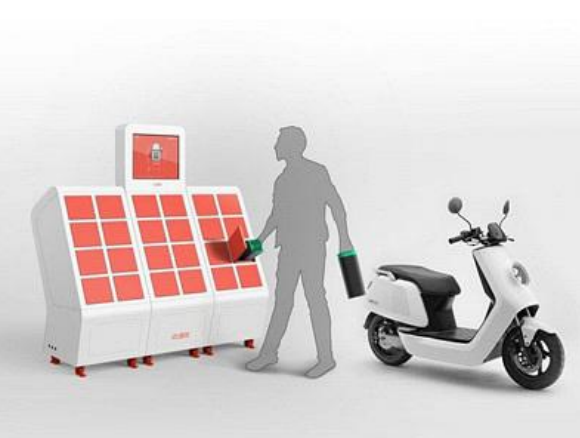

同其他共享类的项目一样，共享换电池柜柜门上有一个液晶显示屏，屏幕上都会显示一 个二维码，这个二维码就是操作入口，用户通过微信小程序或 APP 直接扫描二维码，就进 入电池的租借流程。

具体流程为：

【第一次借电池】

▲扫描二维码，进入微信小程序或 APP

▲选择电池类型，支付押金

▲选择使用套餐类型或支付方式，进行余额充值

▲从电池柜中选择一个有电的电池并弹出

▲用户取出电池并进行使用

▲使用过程中通过计费方式进行计费，生成账单，进行支付，完成。目前才茂是国内领先的物联网解决供应商，在物联网方案定制、智能开发领域具有行业 领先水平。智能换电柜租赁柜整体解决方案，可基于我们的物联网工业级 4G 路由器二合一 模块、开放的物联网云平台、手机 APP/微信接口，即可快速完成产品开发和使用。

电动车换电柜方案的运营价值

①差异化发展：随着电动车市场从增量向存量的改变，换电系统不仅具有巨大潜在市场， 同时推进着行业差异化发展。

②行业竞争力：解决了市场中短不同维度上的交通出行问题，构建便民出行的生态系统， 提升行业竞争力。

③资源整合：解决传统铅酸电池寿命短、安全性欠佳等问题，将智能锂电池较高的单次 购置成本有效地进行了分散。
