厦门才茂2G/3G/4G DTU无线数传终端技术参数
一、产品简介
1.1产品概述
厦门才茂2G/3G/4G DTU是一款工业级无线数据传输设备，支持电信、移动、联通三大运营商的无线网络，支持无线网络有：GPRS/CDMA/
WCDMA/TD-SCDMA/EVDO/LTE-FDD/LTE-TDD；设备为用户提供TCP透明无线远距离数据传输或者UDP透明无线远距离数据传输的功能。
设备支持串口RS232接口、RS485接口、RS422接口、TTL接口或者USB接口，设备可以直接客户的上述接口设备直接相连，把客户的PLC设备、工控设备的数据透明传输到客户的数据中心，实现对客户端末设备的数据采集、数据传输、设备控制等功能。
该产品采用ARM9工业级高性能嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈；设备支持双数据中心备份，以及多数据中心同步接收数据等功能；设备提供在线维持技术，保持数据终端永久在线，保存数据链路任何时候畅通，实现高速、稳定、可靠的TCP/UDP透明数据传输功能。针对网络流量和产品功耗比较敏感的客户，本产品支持语音、短信、数据触发上线以及超时自动断线的功能，降低流量降低产品功耗，实现低功耗功能。
该产品拥有ARM9工业级处理器和智能三级保护，它不但通过电力3000V电击测试，还拥有专利技术，产品性能稳定可靠。
该产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，交通控制等等行业。
1.2产品型号命名规则
CM | xx | xx | x |
公司名称
支持网络
31：GSM/GPRS网络
65：CDMA/CDMA 2000 1x网络
81：WCDMA网络
82：TD-SCDMA网络
83：EV-DO网络
硬件平台系列
50：50平台系列
60：60平台系列
80：80平台系列
61：60平台系列端子接口
81：80平台系列端子接口
外观接口
P：RS232接口
V：VGA接口（带RS232/485/TTL）
1.3 DTU设备采购产品型号列表：

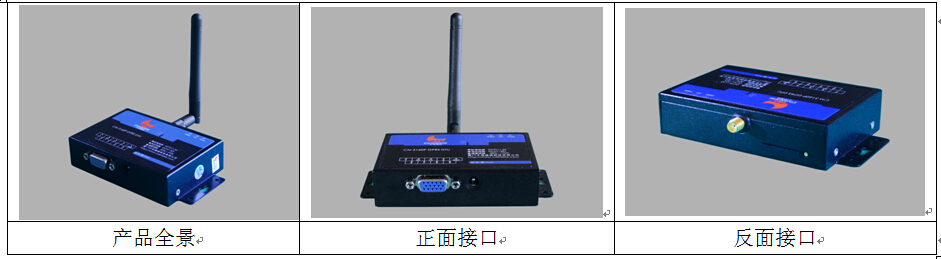

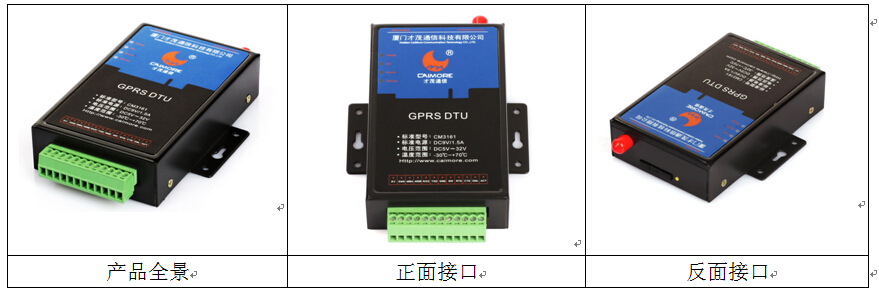

1.4 产品接口图：

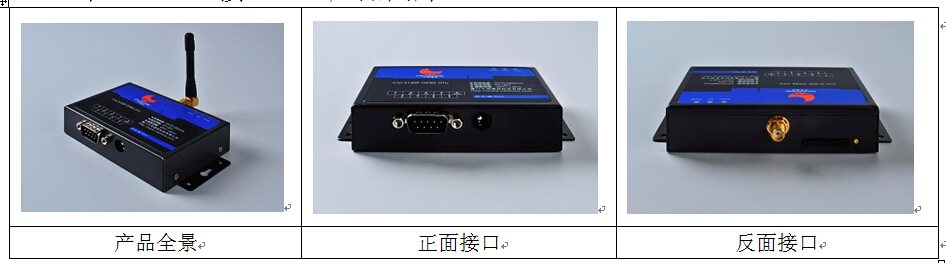

4.1 串口RS232接口DTU产品图片：
二、产品特性
硬件 | 描述 |
板载
配置 | 硬件平台 | 终端架构 | ARM架构 |
CPU | ARM9工业级高性能处理器，高速缓存数据，高速处理各协议数据转换 |
内存 | FLASH(64Mbits)，SDRAM(256Mbits)，不同型号内存不同，可接受超大数据包 |
无线模块 | 工业级无线模块，抗干扰性强，经过CGD、FCC、CE认证 |
电路板 | PCB设计遵循20H、3W原则，采用生益材质生产，确保板材稳定可靠 |
电源 | 宽压电源，适应范围DC6V-DC32V，内置电流反向保护和过压过流保护 |
元器件 | 工业级元器件，抗干扰性强，性能稳定 |
天线接头 | 外天线设计，支持多种天线 |
接口 | RS232、RS485、RS422、TTL |
UIM/SIM卡 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
串口 |
| RS232/RS485/RS422/TTL，内置15KV ESD保护 |
外壳 | 金属 | 防辐射，抗干扰，防雷设计，防护等级IP41，适合环境恶劣的工业控制领域 |
EMC |
| 通过EMC测试，电力3000V电击测试 |
软件参数及性能 | 描述 |
操作系统 | LINUX2.6 | 自带内存管理单元和完善的TCP/IP协议栈，实时性强，系统稳定 |
UCOS | 多任务操作系统，可移植性高，实时性强，系统稳定 |
系统保护 | 多重 | 软件保护、CPU内置看门狗(WDT)保护、系统虚拟值守(VMW)保护、硬件FLASH保护 |
网络互连 | DNS | 支持自动获取和手动设置，自动获取无需人工配置避免设备当机 |
协议栈 | 完善的TCP/IP协议，极大降低掉线率 |
网络制式 | 支持TDD-LTE、FDD-LTE、WCDMA(HSPA+)、EVDO、TD-SCDMA、CDMA2000、CDMA、EDGE、GPRS、GSM |
APN/VPDN | 支持虚拟数据专用网 |
数据传输 | TCP/UDP | 透明数据传输 |
工作模式 | 多种 | TCP/UDP/TRNS/SERVER |
功能 | 智能防掉线 | 支持在线检测，在线维持，掉线自动重连重拨 |
中心 | 双中心备份，多中心(8个)接收数据，最大支持发送中心256个 |
唤醒 | 短信、语音、数据唤醒 |
远程配置 | 短信远程配置，远程控制，短信告警 |
通信方式 | 支持固定IP和DDNS动态域名通信方式 |
状态报告 | 数据包传输状态报告 |
升级 | 支持串口软件升级 |
多系统 | 支持LINUX,UNIX,WINDOWS |
工具 | 配置工具 | 完善的图形化界面，提供快速配置功能、批量配置功能 |
中心软件 | 提供C#,VC,VB,DEPHI多种中心端软件，方便测试 |
动态库 | 提供中心端软件的动态库支持，并提供使用说明文档，可自行开发中心端软件 |
组态软件 | 包括亚控软件，三维力控软件在内的业内主要中心端软件支持 |
检查软件 | 提供串口调试软件，网络速度检测软件；不同的调试登记输出，快速定位问题 |
三、技术参数
3.1设备接口信号定义说明：
3.1.1 串口RS232 DB9接口定义：
3.1.1.1串口RS232接口中 型号为CMxx60P系列产品接口定义：
3.1.1.1.1接口平面图
DTU用户数据接口DB9电缆的接插件为BoxHeader, 间距：2.0mm，9Pin。
3.1.1.1.2 适用型号列表
3.1.1.1.3接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入OR输出 | 电气特性 |
1 | 在线提示 | Online | 在线提示脚（DTU连接上数据中心后，此引脚输出高电平+5V；DTU和数据中心断开后，此引脚输出低电平-5V）（需要此功能，采购时需加以说明） | 无 | 输出 | 输出电压范围： -5V~+5V |
2 | RS232 | RX | RS232接口，接收脚（假设DTU连接电脑，则此引脚的数据流向是：DTU<-电脑） | 无 | 输入 | 标准RS232电压 |
3 | RS232 | TX | RS232接口，发送脚（假设DTU连接电脑，则此引脚的流向是：DTU->电脑） | 无 | 输出 | 标准RS232电压 |
4 |
| 无 |
| 无 |
|
|
5 | RS232 | GND | RS232地 | 无 |
| GND |
6 |
| 无 |
| 无 |
|
|
7 | 使能脚 （此功能新版本电路板才支持） | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机； 接3.3~30V电压时DTU就关机。）接3.3~30V电压时DTU就关机。（需要此功能，采购时需加以说明） | 无 | 输入 | 用作SW功能时，输入电压范围： -10V~30V |
8 |
| 无 |
| 无 |
|
|
9 |
| 无 |
| 无 |
|
|
3.1.1.2串口RS232接口中 型号为CMxx50P系列产品接口定义：
3.1.1.2.1接口平面图
DTU用户数据接口DB9电缆的接插件为BoxHeader, 间距：2.0mm，9Pin。
3.1.1.2.2适用型号列表
适用型号 |
CM3150P |
CM6550P |
CM8150P |
CM8250P |
CM8350P |
CM510-21H |
CM510-21T |
CM510-21F |
3.1.1.2.3 接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入OR输出 | 电气特性 |
1 | 在线提示 | Online | 在线提示脚（DTU连接上数据中心后，此引脚输出高电平+5V；DTU和数据中心断开后，此引脚输出低电平-5V） | 无 | 输出 | 输出电压范围： -5V~+5V |
2 | RS232 | RX | RS232接口，接收脚（假设DTU连接电脑，则此引脚的数据流向是：DTU<-电脑） | 无 | 输入 | 标准RS232电压 |
3 | RS232 | TX | RS232接口，发送脚（假设DTU连接电脑，则此引脚的流向是：DTU->电脑） | 无 | 输出 | 标准RS232电压 |
4 |
| Active | 休眠模式下IO激活脚（暂不支持，预留将来扩展用） | 无 |
|
|
5 | RS232 | GND | RS232地 | 无 |
|
|
6 |
| 无 |
| 无 |
|
|
7 | 使能脚 | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机； 接3.3~30V电压时DTU就关机。） | CTS 硬件流控制 （需要此功能，采购时需加以说明） | 输入 | 用作SW功能时，输入电压范围： -10V~30V |
8 | USB | USB+ | USB+（（需要此功能，采购时需加以说明）） | RTS 硬件流控制 （需要此功能，采购时需加以说明） |
|
|
9 | USB- | USB-（（需要此功能，采购时需加以说明）） | 无 |
|
|
3.1.2 VGA接口定义：
3.1.2.1VGA接口中 型号为CMxx60V系列产品接口定义：
3.1.2.1.1接口平面图
3.1.2.1.2适用型号列表
3.1.2.1.3 接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入 OR 输出 | 电气特性 |
1 | 上线提示 | Online | 在线提示脚（DTU连接上数据中心后，此引脚输出高电平3.3V；DTU和数据中心断开后，此引脚输出低电平0V） | 无 | 输出 | 输出电压范围：0V~3.3V |
2 | RS232 | RXD | RS232接口，接收脚（假设DTU连接电脑，则此引脚的数据流向是：DTU<-电脑） | 无 | 输入 | 标准RS232电压 |
3 | RS232 | TXD | RS232接口，发送脚（假设DTU连接电脑，则此引脚的流向是：DTU->电脑） | 无 | 输出 | 标准RS232电压 |
4 |
| 无 |
| 无 |
|
|
5 | RS232 | GND | RD232接口，GND脚 | 无 |
|
|
6 |
| 无 |
| 无 |
|
|
7 |
| 无 |
| 无 |
|
|
8 |
| 无 |
| 无 |
|
|
9 | 使能脚 | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机；接3.3~30V电压时DTU就关机。） | 无 | 输入 | 输入电压范围： -10V~30V |
10 | RS TTL | TTL_RXD | TTL接口，接收脚（假设DTU连接电脑，则此引脚数据流向是：DTU<-电脑） | 无 | 输入 | 输入电压范围： 0V~3.3V |
11 | TTL_TXD | TTL接口，发送脚（假设DTU连接电脑，则此引脚数据流向是：DTU->电脑） | 无 | 输出 | 输出电压范围： 0V~3.3V |
12 | RS485 | 485A | 485接口A | 无 |
|
|
13 | 485B | 485接口B | 无 |
|
|
14 |
| 无 |
| 无 |
|
|
15 |
| 无 |
| 无 |
|
|
3.1.2.2 VGA接口中 型号为CMxx50V系列产品接口定义：
3.1.2.2.1接口平面图
3.1.2.2.2 适用型号列表
适用型号 |
CM3150V |
CM6550V |
CM8150V |
CM8250V |
CM8350V |
CM510-23H |
CM510-23T |
CM510-23F |
3.1.2.2.3接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入OR 输出 | 电气特性 |
1 | 上线提示 | Online | 在线提示脚（DTU连接上数据中心后，此引脚输出高电平3.3V；DTU和数据中心断开后，此引脚输出低电平0V） | 输出电压可选：高电平+5V，低电平-5V。（需要此功能，采购时需加以说明） | 输出 | 默认输出电压： 0V~+3.3V 可选输出电压： -5V~+5V |
2 | RS232 | RXD | RS232接口，接收脚（假设DTU连接电脑，则此引脚的数据流向是：DTU<-电脑） | 无 | 输入 | 标准RS232电压 |
3 | RS232 | TXD | RS232接口，发送脚（假设DTU连接电脑，则此引脚的流向是：DTU->电脑） | 无 | 输出 | 标准RS232电压 |
4 |
| 无 |
| 无 |
|
|
5 | RS232 | GND | RD232接口，GND脚 | 无 |
|
|
6 |
| 无 |
| 无 |
|
|
7 | RS232 | RTS | RS232流控脚 | 无 |
|
|
8 | RS232 | CTS | RS232流控脚 | 无 |
|
|
9 | 使能脚 | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机；接3.3~30V电压时DTU就关机。） | 无 | 输入 | 输入电压范围： -10V~30V |
10 | RS TTL | TTL_RXD | TTL接口，接收脚（假设DTU连接电脑，则此引脚数据流向是：DTU<-电脑） | 无 | 输入 | 输入电压范围： 0V~3.3V |
11 | TTL_TXD | TTL接口，发送脚（假设DTU连接电脑，则此引脚数据流向是：DTU->电脑） | 无 | 输出 | 输出电压范围： 0V~3.3V |
12 | RS485 | 485A | 485接口A | 无 |
|
|
13 | 485B | 485接口B | 无 |
|
|
14 | USB | USB+ | USB+（需要此功能，采购时需加以说明）） | 无 | 输出 |
|
15 | USB- | USB-（需要此功能，采购时需加以说明）） | 无 | 输入 |
|
3.1.2.3 VGA接口中 型号为CMxx80V系列产品接口定义：
3.1.2.3.1接口平面图
3.1.2.3.2 适用型号列表
3.1.2.3.3 接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入OR 输出 | 电气特性 |
1 | 继电器1 | A1 | A1、B1、C1三个脚为同一组继电器；CPU管脚1，低电平时，A1与B1脚接通；CPU管脚1，高电平时，断开A1和B1，联通A1和C1。（需要此功能，采购时需加以说明） | 无 |
| 干接点，驱动能力 125VAC/0.5A； 30VDC/1A |
2 | RS232 | RXD | RS232接口，接收脚（假设DTU连接电脑，则此引脚的数据流向是：DTU<-电脑） | 无 | 输入 | 标准RS232电压 |
3 | RS232 | TXD | RS232接口，发送脚（假设DTU连接电脑，则此引脚的流向是：DTU->电脑） | 无 | 输出 | 标准RS232电压 |
4 |
| 无 |
| 无 |
|
|
5 | RS232 | GND | RD232接口，GND脚 | 无 |
| GND |
6 | 继电器1 | C1 | A1、B1、C1三个脚为同一组继电器；CPU管脚1，低电平时，A1与B1脚接通；CPU管脚1，高电平时，断开A1和B1，联通A1和C1。（需要此功能，采购时需加以说明） | 无 |
| 干接点，驱动能力 125VAC/0.5A； 30VDC/1A |
7 |
| 无 |
| 无 |
|
|
8 |
| 无 |
| 无 |
|
|
9 | 使能脚 | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机；接3.3~30V电压时DTU就关机。） | 无 | 输入 | 输入电压范围： -10V~30V |
10 | 继电器2 | B2 | A2、B2、C2三个脚为同一组继电器；CPU管脚1，低电平时，A2与B2脚接通；CPU管脚2，高电平时，断开A2和B2，联通A2和C2。（需要此功能，采购时需加以说明） | 无 |
| 干接点，驱动能力 125VAC/0.5A； 30VDC/1A |
11 | 继电器1 | B1 | A1、B1、C1三个脚为同一组继电器；CPU管脚1，低电平时，A1与B1脚接通；CPU管脚1，高电平时，断开A1和B1，联通A1和C1。（需要此功能，采购时需加以说明） | 无 |
| 干接点，驱动能力 125VAC/0.5A； 30VDC/1A |
12 | RS485 | 485A | 485接口A | 无 |
|
|
13 | 485B | 485接口B | 无 |
|
|
14 | 继电器2 | A2 | A2、B2、C2三个脚为同一组继电器；CPU管脚2，低电平时，A2与B2脚接通；CPU管脚2，高电平时，断开A2和B2，联通A2和C2。（需要此功能，采购时需加以说明） | 无 |
| 干接点，驱动能力 125VAC/0.5A； 30VDC/1A |
15 | C2 | 无 |
|
3.1.3 端子接口定义：
3.1.3.1串口RS232接口中 型号为CMxxx1系列产品接口定义：
3.1.3.1.1接口平面图
3.1.3.1.2 适用型号列表
3.1.3.1.3 接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入OR 输出 | 电气特性 |
1 | 电源 | 9V | 电源+极 | 无 |
| 供电范围：6-32V |
2 | GND | 电源接地 | 无 |
|
|
3 | RS485 | 485A | 485接口A | 无 |
|
|
4 | 485B | 485接口B | 无 |
|
|
5 | Rs232 | RXD | RS232接口，接收脚（假设DTU连接电脑，则此引脚的流向是：DTU->电脑） | 无 | 输出 |
|
6 | Rs232 | TXD | RS232接口，发送脚（假设DTU连接电脑，则此引脚的数据流向是：DTU<-电脑） | 无 | 输入 |
|
7 | Rs232 | GND | RD232接口，GND脚 | 无 |
|
|
8 | 使能脚 | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接0V电压或者让该脚悬空时DTU开机；接3.3~30V电压时DTU就关机。） | 无 | 输入 | 输入电压范围： 0V~30V 注意：此处输入电压不能高于第1脚电源供电电压，建议这里的输入电压直接取自第1脚供电电压。 |
9 |
| RTS | （暂不支持，预留将来扩展用） | 无 |
|
|
10 |
| CTS | （暂不支持，预留将来扩展用） | 无 |
|
|
11 |
| ONL | 在线提示脚（DTU连接上数据中心后，此引脚输出高电平；DTU和数据中心断开后，此引脚输出低电平） | 无 | 输出 | 输出电压范围： 0-3.3V 0V—低电平 3.3V—高电平 |
12 |
| ACT | （暂不支持，预留将来扩展用） 激活引脚（当DTU工作在休眠模式下，并且激活方式选择IO口激活方式时，通过控制此引脚电平，可以唤醒或休眠DTU。具体高电平唤醒还是低电平唤醒，可通过更改配置参数确定。） | 无 | 输入 | 输入电压范围：0-3.3V 0V—低电平 3.3V—高电平 |
3.1.3.2端子接口中 型号为CMxx81系列产品接口定义：
3.1.3.2.1接口平面图
3.1.3.2.2 适用型号列表
3.1.3.2.3 接口定义
接口编号 | 功能分类 | 接口名称 | 默认功能 | 扩展功能 | 输入OR 输出 | 电气特性 |
1 | 电源 | POWER | 电源正极+ | 无 |
| 供电范围：6-32V |
2 | GND | 电源接地 | 无 |
| GND |
3 | RS485 | 485A | 485接口A | 无 |
|
|
4 | 485B | 485接口B | 无 |
|
|
5 | Rs232 | RXD | RS232接口，接收脚（假设DTU连接电脑，则此引脚的流向是：DTU<-电脑） | 无 | 输出 |
|
6 | TXD | RS232接口，发送脚（假设DTU连接电脑，则此引脚的数据流向是：DTU->电脑） | 无 | 输入 |
|
7 | GND | RD232接口，GND脚 | 无 |
|
|
8 | 使能脚 | SW | IO口电源开关（可通过此引脚电平控制整个DTU的电源通断，接-10~0V电压或者让该脚悬空时DTU开机；接3.3~30V电压时DTU就关机。） | 无 | 输入 | 输入电压范围： -10V~30V |
9 | 继电器1 | A1 | A1、A2、A3三个脚为同一组继电器，默认时A1与A2脚接通，可通过短信控制，变为A1与A3接通。需要此功能，采购时需加以说明） | 无 |
| 干接点，驱动能力：0.5A 125VAC /1A 30VDC
|
10 | A2 | 无 |
|
11 | A3 | 无 |
|
12 | 继电器2 | B1 | B1、B2、B3三个脚为同一组继电器，默认时B1与B2脚接通，可通过短信控制，变为B1与B3接通。需要此功能，采购时需加以说明） | 无 |
|
13 | B2 | 无 |
|
14 | B3 | 无 |
|
3.2 接口类型：
项目 | 内容 |
串口 | 数据位：7、8位 停止位：1、2位 校验位：无校验、奇校验、偶校验、SPACE及MARK校验 串口速率：110bps ~ 115200bps 流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控 |
指示灯 | 具有电源POWER、通信ACT及在线指示灯Online |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
UIM卡接口 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
电源接口 | 标准的3芯火车头电源插座 |
3.3.无线参数：
3.3.1 GPRS无线参数
项目 | 内容 |
无线模块 | GPRS工业级无线模块 |
标准及频段 | 支持EGSM900/GSM1800MHz双频，可选GSM800/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS multi-slot class 10 可选class 12 |
编码方案 | CS1~CS4 |
通信带宽 | 理论带宽：171.2Kb/s；实际带宽：100Kbits>X>20Kbits/s |
发射功率 | GSM850/900：<33dBm；GSM1800/1900：<30dBm |
接收灵敏度 | <-107dBm |
3.3.2 CDMA无线参数
项目 | 内容 |
无线模块 | CDMA工业级无线模块 |
标准及频段 | 支持IS-95 A/B 和CDMA2000 1xRTT无线网络800MHz单频； 可选450MHz单频或800/1900MHz双频 |
编码方案 | IS-95 A/B 和CDMA2000 1xRTT |
通信带宽 | 理论带宽： 307.2Kb/s；实际带宽：160Kbits>X>60Kbits/s |
发射功率 | <30dBm |
接收灵敏度 | <-104dBm |
3.3.3 WCDMA无线参数
项目 | 内容 |
无线模块 | WCDMA工业级无线模块 |
标准及频段 | 支持UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 双频EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 12 |
编码方案 | HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式 |
通信带宽 | HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA模式：Downlink/Uplink up to 384Kbps |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
3.3.4 TD-SCDMA无线参数
项目 | 内容 |
无线模块 | TD-SCDMA工业级无线模块 |
标准及频段 | TD-SCDMA/HSDPA/HSUPA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B |
编码方案 | TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
通信带宽 | Downlink (Max up to 2.8Mbps) Uplink (Max up to 384Kbps) |
发射功率 | <24dBm |
接收灵敏度 | <-108dBm |
3.3.5 EVDO无线参数
项目 | 内容 |
无线模块 | EVDO工业级无线模块 |
标准及频段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz单频，可选800/1900MHz双频，450MHz单频 |
编码方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信带宽 | 上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps) |
发射功率 | <23dBm |
接收灵敏度 | <-107dBm |
3.3.6 LTE-TDD无线参数
项目 | 内容 |
无线模块 | LTE-TDD工业级无线模块 |
标准及频段 | TD-LTE Band38 2570MHz-2620MHz TD-LTE Band39 1880MHz-1920MHz TD-LTE Band40 2300MHz-2400MHz TD-SCDMA A 频段 2010MHz-2025MHz TD-SCDMA F 频段1880MHz-1920MHz |
编码方案 | TDD/ TD-SCDMA / TD-LTE 模式 |
通信带宽 | TD-LTE 支持最大下行传输速率为:100Mbps DL @20MHz BW; TD-LTE 支持最大上行传输速率为:50Mbps UL @20MHz BW; TD-SCDMA HSDPA 支持最大下行传输速率为:2.8Mbps; TD-SCDMA HSUPA 支持最大上行传输速率为:2.2Mbps; |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
3.3.7 LTE-FDD无线参数
项目 | 内容 |
无线模块 | LTE-FDD工业级无线模块 |
标准及频段 | EGSM 900 Power Class 4 2 W, 33 dBm GSM 1800 / 1900 Power Class 1 1 W, 30 dBm EDGE Power Class for 900MHz Class E21 27 dBm, 0.5 W EDGE Power Class for 1800 / 1900MHz Class E21 26 dBm, 0.4 W |
编码方案 | HSPA+/ DC-HSPA+ / GPRS / EDGE |
通信带宽 | 100 Mbps DL within 20 MHz bandwidth (Peak DL data rate in 10 MHz bandwidth: 70 Mbps (approx.) for Cat 3 device) · 50 Mbps UL within 20 MHz bandwidth |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
3.3.8 HSPA+无线参数
项目 | 内容 |
无线模块 | HSPA+工业级无线模块 |
标准及频段 | 支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 双频EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 12 |
编码方案 | HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式 |
通信带宽 | HSPA+模式:下载速率21Mbps,上传速率5.76Mpbs HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA模式：Downlink/Uplink up to 384Kbps |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
3.4 硬件系统：
项目 | 内容 |
CPU | 工业级高性能嵌入式处理；带缓存，高速缓存数据，加快高速数据访问速度；高速指令缓存，加强了指令处理速度 |
MMU | CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
FLASH | 64Mbits（可扩充到256Mbits）有足够大的内存来存放程序和数据 （不同型号有差距以实际型号为准） |
SDRAM | 256Mbits(可扩充到2048Mbits)>=256Mbits，有足够大的缓存来提高系统运算速度（不同型号有差距以实际型号为准） |
3.5 操作系统：
项目 | 内容 |
操作系统 | 采用LINUX2.6操作系统，带内存管理单元，实时性强，功能升级快，系统稳定； 或者嵌入式UCOS操作系统 |
3.6 供电情况：
项目 | 内容 |
供电电压 | 宽电压设计，DC 6V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
标配电源 | DC9V/1500mA |
通信电流 | 通信时平均电流：350mA@+9VDC; 登网瞬间峰值电流：1.0A@+9VDC （不同型号有差距以实际型号为准） |
待机电流 | 待机平均电流：<35mA@+9VDC（不同型号有差距以实际型号为准） |
3.7 物理特性：
项目 | 内容 |
外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域 |
产品外形尺寸 | 92x62x22 mm（不包括天线及固定件） （不同型号有差距以实际型号为准） |
产品包装尺寸 | 298x226x60mm （不同型号有差距以实际型号为准） |
重量 | 0.41kg（不同型号有差距以实际型号为准） |
3.8 其他参数：
项目 | 内容 |
工作温度 | -25 oC ~+65oC |
扩展工作温度 | -35 oC~+75oC |
储存温度 | -40~+85oC |
相对湿度 | 95%(无凝结) |
中国电子商务服务联盟成员单位 琼ICP备
