厦门才茂CM580-22系列工控设备
技术参数
目 录
目 录 3
第一章 产品简介 4
1.1 产品简介 4
1.2 产品外观 5
第二章 产品特性 6
2.1 工业级设计 6
2.2 涉及领域 6
2.3 稳定可靠 7
2.4 功能强大 8
2.5 简单易用 8
第三章 技术参数 9
3.1 硬件系统 9
3.2 软件系统 9
3.3 供电情况 9
3.4 功耗 9
3.5 物理特性 10
3.6 工作环境 10
3.7 接口 10
3.8 无线参数 11
第一章 产品简介
1.1 产品简介
厦门才茂工控设备，是厦门才茂通信科技有限公司自主研发的一款一体化新型工业计算机，是传统工控机+工业路由+高速4G通信+视频监控，4合1一体化设计，高度集成，功能强大，接口丰富。可协助客户轻松应对现在及未来的工程挑战。
才茂工控设备，融合完整工业级路由功能，采用工业级高速全网通模块，全面兼容中国电信、中国移动、中国联通三大运营商的网络，具有超强无线通信能力；并提供多种形式的通信链路备份功能，确保通信稳定畅通。
支持Android和Linux双系统。动力强劲，配置丰富，ARM架构的处理器结合Android 操作系统，提供一个十分宽泛、自由的App运行环境，为移动互联网时代的智能终端带来全新的客户体验。且同时兼容Linux操作系统，为移动互联网时代的智能快递柜、自助售货机、智能工业控制等终端产品带来全新的客户体验与更多解决方案。
采用Freescale Cortex™-A9架构四核64位处理器，带来强劲的计算和加载更丰富应用的能力；全高清1080P视频编解码、支持多屏异显输出及3D加速，带来酣畅淋漓的视频体验；丰富的外围接口，满足目前主流智能终端行业搭载更多互动感应的外设。
工控机与外设通过远程平台统一管控，有效提升管理效率。强大的云端平台不仅对分布各区域的工控机进行集中监测、配置、升级、诊断等，更可对其所接入的众多外接设备进行统一化管理(如运行状态、通信状态等) ，极大降低运营商、集成商、设备提供商等各方的维护成本，提高管理效率。
适应各类无人值守工业应用环境，7*24小时稳定工作。强大智能防掉线机制，保障系统各项指标稳定运行，通信永远在线；无风扇架构设计，更低发热、更低功耗，更少的故障风险；金属外壳设计，散热好、抗撞击，在各种恶劣的自然气候环境下均可稳定工作；高等级的EMC抗干扰设计，强电磁干扰环境下工作优势明显。
可用于各类大数据营销。通过工控机的WIFI热点覆盖功能，可实现本地内容更新、广告编辑、广告推送等强大管理功能，快速建立WIFI营销管道、广聚人气，精准营销。
本产品支持智能传感器接入，包括：入侵探测、接近、遮挡、环境温湿度、烟雾、气体检测等报警处理。
本产品整机严格按照工业级要求设计，外观采用全封闭式、全铝结构设计理念，拥有先进的硬盘防震、防尘、散热专利技术。系统带有看门狗WDT保护，另外加载了系统监测保护SWP（System Watch Protect）功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，彻底解决了业内系统异常时需要上门拔电的麻烦，保证系统稳定可靠。同时，设备通过电力3000V电击测试，特别适合在工业领域恶劣下环境使用。产品拥有维护系统稳定的专利技术，确保设备永远在线；经过严格的设计、测试和多年的实际应用，产品性能稳定可靠。

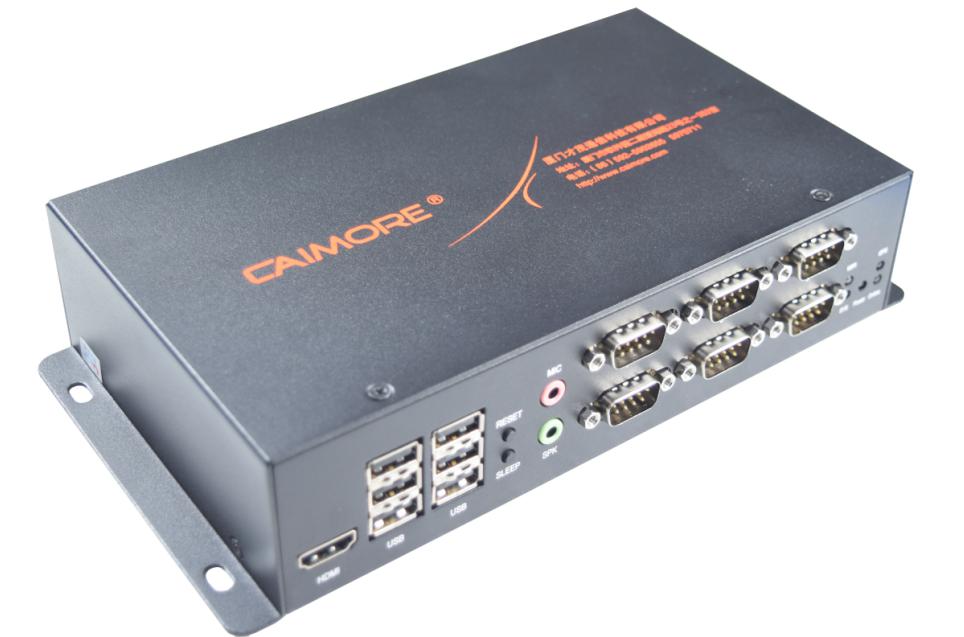

1.2 产品外观
第二章 产品特性
2.1 工业级设计
项目 | 内容 |
工业级硬件设计 | 整机具有高抗振、防尘、发热量低等特点，适合恶劣工业环境应用。 |
双操作系统 | 支持Android和Linux双系统，方便二次开发更多APP应用。 |
工业级无线模块 | 采用工业级无线模块，抗干扰强，传输稳定。 |
强化电路板 | PCB遵循20H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。 |
工业级元器件 | 整机元器件采用严格筛选的工业级元器件来生产。 |
工业级电源 | 宽压电源设计，电源适应范围为DC6V~DC36V，内置电源反向保护和过压过流保护。 |
电磁防护 | 以太网接口内置1.5KV电磁隔离防护。 |
抗干扰设计 | 采用金属外壳，屏蔽电磁干扰，系统保护等级IP41；天线带防雷设计； 系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用。 |
2.2 涉及领域
项目 | 内容 |
人机界面交互设备 | 如：信息亭、销售点(POS)终端机、ATM机、快递柜、查询机、售卖机、互动式数字标牌。 |
轨道交通 | 如：交通监管系统、电子警察系统、闸道机、车载智能系统、卡口抓拍系统。 |
工业自动化 | 如：纺织机、印刷机、雕刻机、机器人、机器手。 |
医疗设备终端 | 如：医学影像、血液分析仪、生物检测仪、排队叫号系统。 |
无人值守智能终端 | 如：无人值守智能空气净化器、无人值守智能收发快递终端。 |
便携式设备 | 如：激光跟踪仪、激光扫描仪、关节臂测量仪。 |
2.3 稳定可靠
项目 | 内容 |
在线维持技术 | 防掉线，在线检测，在线维持，掉线自动重拨，异常自动复位，确保设备永远在线。 |
三层系统保护 | 在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VMW（Virtual Man Watch）检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。 |
UIM/SIM卡ESD保护 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。 |
串口ESD保护 | RS232/RS485/TTL/RS422,内置15KV ESD保护。 |
金属外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。 |
3C认证 | 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。 |
高速处理CPU | 用高速工业级CPU，可以更加高速地处理各种协议数据转换；解决了“假在线”、“假死机”、“当机”等疑难问题。 |
DNS自动获取 | 自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致设备当机的严重现象。 |
完善的协议栈 | 新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。 |
EMC性能优异 | 通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试。 |
2.4 功能强大
项目 | 内容 |
（1） | 支持HDMI接口，可实现本地显示。 |
（2） | 支持6路 USB 功能，可接鼠标、键盘、摄像头、U盘等外设。 |
（3） | 支持按键控制设备休眠唤醒、恢复配置。 |
（4） | 支持1路音频输入、1路音频输出。 |
（5） | 支持4路RS-232，1路RS-485，1路RS-422通信。 |
（6） | 支持"WIFI"、"GPS"、"SYS"、"Power"和"Online"等5个指示灯显示。 |
（7） | 支持DUBGE调试。 |
（8） | 支持1 路网口，可提供路由功能。 |
（9） | 支持wifi 、热点等功能。 |
（10） | 支持3G/4G网络、以太网。 |
（11） | 支持1个硬盘 、1个TF 卡存储，支持本地大数据量存储（图片、广告等）。 |
（12） | 支持GPS定位功能。 |
（13） | 支持LINUX和ANDROID操作系统。 |
2.5 简单易用
项目 | 内容 |
（1） | 产品出厂配置默认参数，如果没有特别的需求，不需要修改任何参数，就可以快速使用设备。 |
（2） | 产品说明书提供配置说明，可以快速使用设备。 |
第三章 技术参数
3.1 硬件系统
项目 | 内容 |
CPU | Freescale Cortex™-A9架构四核64位处理器（IMX6Q），主频1.2G |
MMU | CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常 |
DDR3 | 8G可兼容16G |
3.2 软件系统
项目 | 内容 |
操作系统 | 动力强劲，配置丰富，ARM架构的处理器结合Android 操作系统 |
3.3 供电情况
项目 | 内容 |
供电电压 | DC 6~36V宽压设计，同时内置电源反向保护和过压过流保护 |
标配电源 | DC 12V/2A |
通信电流 | 通信时平均电流：550mA@+12VDC 登网瞬间峰值电流：1.5A@+12VDC |
待机电流 | 待机平均电流< 65mA@+12VDC |
3.4 功耗
3.5 物理特性
项目 | 内容 |
外壳 | 金属外壳，防震设计 |
外形尺寸 | 227.00*119.90*50.00mm（不包括天线和安装件） |
重量 | 约0.95Kg（不包括天线、安装件及包装） |
3.6 工作环境
项目 | 内容 |
温度 | 工作温度：-25 ~+70oC 存储温度：-40 ~+85oC |
湿度 | 95%(无凝结) |
3.7 接口
项目 | 内容 |
显示接口 | 1个HDMI：支持1920*1080和1280*720分辨率 |
USB接口 | 6个标准USB2.0接口，1个标准USB2.0 OTG接口，1个标准USB2.0 DUBGE接口 |
按键 | 1个RESET复位键，1个SLEEP休眠唤醒键 |
音频接口 | 1个MIC音频输入，1个SPK音频输出 |
串口 | 4个RS232、1个RS485和1个RS422串口 数据位：5、6、7、8位 停止位：1、2位 校验位：无校验 串口速率：110~115200bps 流控位：无流控 |
指示灯 | "WIFI"、"GPS"、"SYS"、"Power"和"Online"等5个指示灯 |
以太网接口 | 1路千兆网口（RJ45插座） |
天线接口 | 1个WIFI，2个3G/4G（和1个GPS)天线接口 |
音频接口 | 1路音频输入，1路音频输出 |
TF卡接口 | 1个标准弹式TF卡接口，最大支持256GB |
SIM/UIM接口 | 1个标准抽屉式SIM/UIM卡接口 |
电源开关 | 1个电源开关 |
电源接口 | 1个标准GX12-4芯航空头 |
硬盘接口 | 1个内置SSD接口（mSATA），最大支持256GB |
3.8 无线参数
LTE 4G 无线技术参数 |
无线模块 | 采用工业级无线模块 |
标准及频段（支持国外频段） | LTE TDD: Band 38/39/40/41 LTE FDD: Band 1/2/3/4/5/7/13/17/25 TD-SCDMA: Band 34/39 GSM: Band 2/3/8 UMTS: Band 1/5 |
编码方案 | LTE/UMTS/HSPA+/DC_HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信带宽 (DL:下载速率、UL上传速率) | LET TDD: DL 61Mbps/UL 18Mbps LET FDD： DL 100Mbps/UL 50Mbps DC_HSPA+: DL 42Mbps/UL 5.76Mbps HSPA+: DL 28Mb/s(Category 18) HSdPA: DL 14.4Mb/s(Category 8) HSUPA+: DL 42Mbps/UL 5.76Mbps WCDMA CS: DL 64kbps/UL 64kbps WCDMA PS: DL 384kbps/UL 384kbps EDGE: DL 237Kbps/UL 118Kbps GSM: DL 171Kbps/UL 171Kbps |
发射功率 | WCDMA/HSDPA: 24dBm LET: 23 dBm |
接收灵敏度 | <-109dBm |
功能支持 | 支持数据、语音、短信和传真 |
联通3G 无线技术参数 |
无线模块 | 采用工业级无线模块 |
标准及频段 | 支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 双频EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 1/2 |
编码方案 | HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD |
通信带宽 | HAPA+: DL 21Mbps/UL 5.76Mpbs HSDPA/HSUPA： DL 7.2Mbps/UL 5.76Mbps WCDMA： DL 384Kbps/UL 384Kbps EDGE: DL 237Kbps/UL 118Kbps GPRS： DL 85.6kbps/UL 85.6kbps CSD: UL 14.4kbps |
发射功率 | <24dBm |
接收灵敏度 | <-109dBm |
功能支持 | 支持数据、语音、短信和传真 |
移动3G 无线技术参数 |
无线模块 | 采用工业级无线模块 |
标准及频段 | TD-SCDMA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B |
编码方案 | TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
通信带宽 | DL 2.8Mbps/UL 384Kbps |
发射功率 | <24dBm |
接收灵敏度 | <-108dBm |
功能支持 | 支持数据、语音、短信和传真 |
电信3G 无线技术参数 |
无线模块 | 采用工业级无线模块 |
标准及频段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz单频，可选800/1900MHz双频，450MHz单频 |
编码方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信带宽 | 上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps) |
发射功率 | <23dBm |
接收灵敏度 | <-107dBm |
功能支持 | 支持数据、语音、短信和传真 |
