厦门才茂Zigbee技术参数

一、产品简介

厦门才茂工业级Zigbee按照恶劣环境要求设计，具有极强的抗干扰能力、低功耗、组网灵活，性能可靠稳定等优点和特性。Zigbee是一个将RS232串口（或RS485串口）设备的串口通信立即转换为Zigbee无线网络通信的双向转换传输设备。才茂Zigbee设备支持3种数据传输协议，根据用户自己的实际需要进行选定。Zigbee包括三种类型：协调器(Coordinator)、 路由器(Router)、终端节点（End Device），这三类设备具备不同的网络功能，协调器时网络的中心节点，负责网络的发起组织、网络维护和管理功能；路由器负责数据的路由中继转发；终端节点只进行本节点数据的发送和接收。在一个Zigbee应用网络中，需要一个协调器和多个路由器或者终端节点组成。

该产品整机采用工业级设计，满足苛刻的工业环境使用：产品工作温度范围达到-40oC~+85oC；产品通过了电力行业3000KV电力测试，有良好的电磁兼容性和良好的电磁抗干扰性；产品具有低功耗等特性，满足适应低功耗环境。公司2010年被评为：“中国工控行业客户满意最佳供应商”。

本产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、石油检测、安防监控、气象检测以及地震监测等行业。

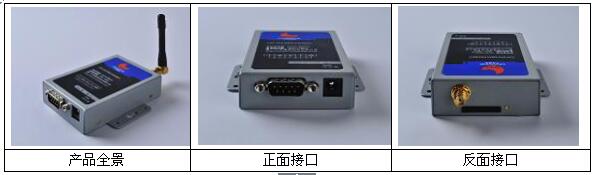

产品接口图：

二、产品特性

工业级设计：

Ø 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。

Ø 实时操作系统：内置操作系统。

Ø 强化电路板：PCB采用遵循3H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠。

Ø 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。

Ø 工业级电源：宽压电源设计，电源适应范围为DC5V~DC32V，内置电源反向保护和过压过流保护。

Ø 串口ESD保护：串口RS232内置15KV ESD保护。

Ø 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

稳定可靠：

Ø 完善的协议栈：采用802.15.4，Zigbee2007pro无线协议栈。

Ø 多种工作模式选择，使用方便、灵活。

Ø AT指令的系统配置和维护接口。

Ø EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意最佳供应商”。

简单易用：

Ø 产品出厂配置默认参数，客户只需修改个别参数，就可以实现快速使用设备。

Ø 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。

Ø 产品说明书提供快速配置说明，可以快速使用设备。

Ø 检查软件：通过串口调试软件，提供不同的调试等级输出，方便客户查看各种信息，快速找出问题。

Ø 支持AT指令

Ø 设备功能完善同时简单易用。

三、技术参数

接口类型：

供电情况：

注：可支持电池供电

物理特性：

无线参数：

其他参数：
