一、应用背景

现在市面上的简易型灌装机大多采用称重仪表的输入输出口直接控制阀门，由于受到控制点限制，精度往往达不到控制需求。

二、应用需求

自动灌装时，空桶上秤后，按下“灌装启动”按钮，仪表自动去皮，喷枪下降进桶，自动打开双行程加料喷枪头和气动球阀，开始快慢双速加料过程，灌装完毕，稳定两秒，喷枪自动提升出桶外，移开灌装完成的满桶下秤，一个灌装循环结束。

手动灌装时，把“手动/自动”选择开关切换到“手动”位置，按下“灌装启动”按钮，喷枪下降到进桶停止，然后点动按“灌装启动”，打开双行程加料喷枪装置和气动球阀，补料完毕，按下“灌装停止”或切换到“自动”位置，喷枪自动上升出桶停止，一般手动操作主要用于调试和应急情况处理使用。

三、解决方案

本系统采用海为C16S2R型PLC与广聚GL300称重仪表和MCGS 触摸屏通讯。7英寸彩色触摸显示屏作为人机界面，所有的生产数据设定以及灌装系统的运行状态都很清楚的显示出来，并可根据用户灌装不同的容器选择不同的配方，避免重复设定灌装数据，提高工作效率，每次灌装的数据自动保存在数据报表，方便用户查询。

图 1 触摸屏画面

* 自动和手动可选择----方便操作及维修。

* 自动去皮功能----克服了灌装容器重量不一致的因素对精度的影响。

* 定值点可调节----适应多种重量范围的定量灌装。

* 自动诊断，故障告警----提高系统工作的可靠程度。

* 安全检查----空桶上秤后，才能启动灌装—防止误按“灌装启动”，造成事故和浪费。

* 自锁控制----在灌注以前，检测喷枪下降到位后方允许灌装

* 灌装系统整体安装在底盘上---现场安装调试时更方便，用户只需提供电源，气源，以及物料就可以开始灌装生产，极大的提高了工作效率。

四、硬件配置

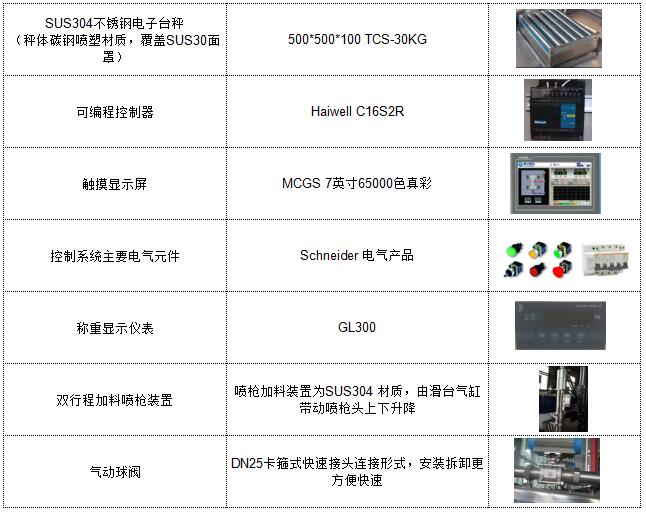

表格 1 硬件配置列表

五、软件设计

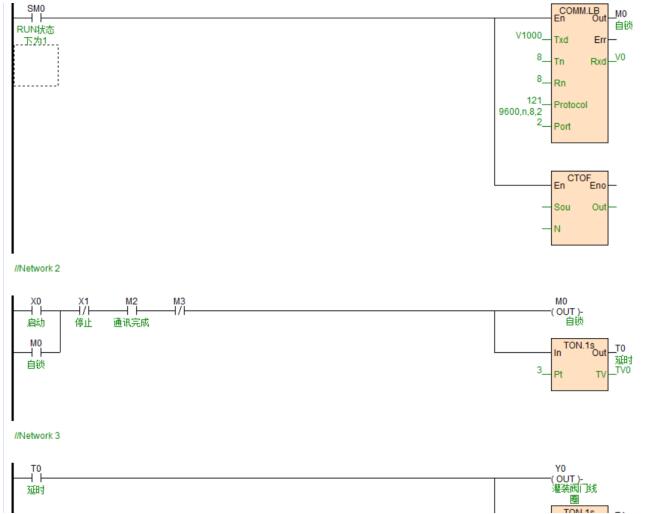

图 2 程序截图

六、应用总结

本人断断续续学习PLC编程有几个月了，写复杂的程序应用起来还是费劲，不过海为入门还是挺容易的，配合海为网站上的视频教程和编程软件里的帮助菜单介绍，基本的的应用应该没问题。还在学习中，希望多上传一些实际应用案例以供参考。
