HaiwellHappy编程软件简介

HaiwellHappy是一款符合IEC 61131-3规范的PLC编程软件，用于Haiwell 系列PLC的编程。它支持LD（梯形图）、FBD（功能块图）和IL（指令表）三种编程语言。HaiwellHappy编程软件可运行于Windows98/200x/XP以及更新版本的Windows操作系统环境下。

您可以从海为公司网站http://www.haiwell.com 资料下载处免费获取该软件。海为公司拥有HaiwellHappy软件的全部知识产权。

HaiwellHappy编程软件的特点

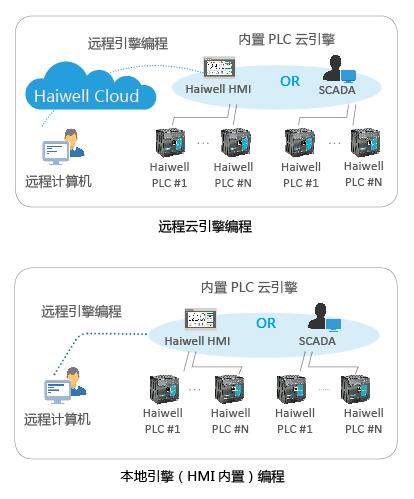

l 海为云编程

编程软件支持海为云平台，可通过海为云对PLC 远程编程、上下载、固件升级、诊断、监控及调试，让您轻松远程连接，随时侦测现场异常状况。在本地则可以通过内置在HMI 中的云引擎对PLC 编程。

l 内置PLC仿真器

国内第一个带内置仿真器的PLC编程软件，全面实现了PLC程序的仿真运行。在编程过程中间或程序编写完成后，可用仿真器在完全脱离PLC的情况下仿真运行PLC程序，以检查程序执行是否正确，极大地减少现场调试时间，降低调试难度，提高调试效率。

l 通讯仿真器

是专用于调试通讯指令的仿真工具。它可以手动模拟输入从机返回给PLC的应答信息，也可以使用计算机的实际串口与从机真实通讯，真实仿真PLC执行通讯指令的过程以及对从机返回数据的处理。

l 插补仿真器

追踪并绘制出直线插补、圆弧插补等运动控制指令生成的运动轨迹，列出运动平面各轴对应的脉冲输出通道的参数，显示该通道的当前位置、机械原点位置、输出模式等，可以设定轴长、单位脉冲数。

l 生成PLC执行文件

可将PLC源程序生成为可以独立发布、独立执行的PLC执行文件，这样就可以非常方便、非常安全地把PLC执行文件交给用户自己下载，又不用担心用户看到源程序内容。

l 创新的便利指令集

在分析吸收现有各种PLC指令的基础上，Haiwell PLC推出许多功能强大的创新便利指令。如通讯指令（COMM、MODR、MODW、HWRD、HWWR）、数据组合分散指令（BUNB、BUNW、WUNW、BDIB、WDIB、WDIW）、PID控制（PID）、阀门控制（VC）、上下限报警（HAL、LAL）、范围变送（SC）、温度曲线（TTC）等，只需一条指令就能实现其他PLC需用多条指令来实现的功能，这些指令十分易于理解和使用，极大地提高了编程效率和程序运行速度。

l 模块化程序项目结构

可建立共63个程序块（主程序）、子程序、中断程序，可任意选择语言进行编程，程序块的执行顺序可任意调整，每个块可单独导入导出并且具有与程序项目相同的口令保护。充分实现模块化编程和程序重用的梦想。

l 指令使用表格

提供多种指令使用表格，使用这些表格可减少许多程序量，节约程序空间，如初始化数据等。每个表格可单独导入导出并且具有与程序项目相同的口令保护。

l 强大的在线联机功能

可搜索出与PC上位机连接的所有PLC，显示出所有在线PLC的运行状态、故障状态、RUN/STOP开关位置、硬件配置信息、通讯端口参数等详尽信息，可选择对任意一台PLC进行在线监控、程序上下载、固件升级、控制PLC运行停止、调整PLC实时时钟、设置修改保护口令、修改通讯端口参数、修改看门狗时间和PLC站名称等。

l 在线监控调试功能

提供多达10页的元件监控表，可选择以十进制、十六进制、二进制、浮点数、字符方式显示数据，支持位元件与寄存器元件混合监控并且同时显示元件注释。各种指令使用表格可导入到监控表中。

l 独有的实时曲线功能

可对任意寄存器元件进行实时曲线监控，方便过程控制调试。

l 人性化的输入方式

提供快捷键、拖放、点选等多种指令输入方式，对每个输入输出端子都提示其有效的 元件或数值范围，可直接输入，对一些组合数据（如通讯协议等）还可通过双击该指令以配置方式输入数据。

l 便利的注释功能

提供了元件注释、网络注释、指令注释、程序块注释、表格注释和项目注释功能，元件注释可通过在元件后跟“//”直接输入（如：X0//电机启动），注释可选择下载到PLC中，方便日后上载程序的阅读或修改。

l 详尽的提示信息和在线帮助

提供PLC资源窗口、指令说明窗口等信息窗口，所有指令、硬件模块的详细说明均可在编程界面中通过F1键打开功能强大的在线帮助系统找到答案，即使首次使用HaiwellHappy 编程软件也可轻松完成一个控制程序的编写工作。

l 方便的编辑功能

支持所有常规的编辑操作以及查找替换、指令上下移、网络上下移、程序项目之间的拷贝粘贴等。

l 硬件配置、子程序参数传递、局部元件、间接寻址、打印、预览、查错、CRC计算、口令保护等。

l 编程软件用三种语言编写程序时的效果图及仿真图

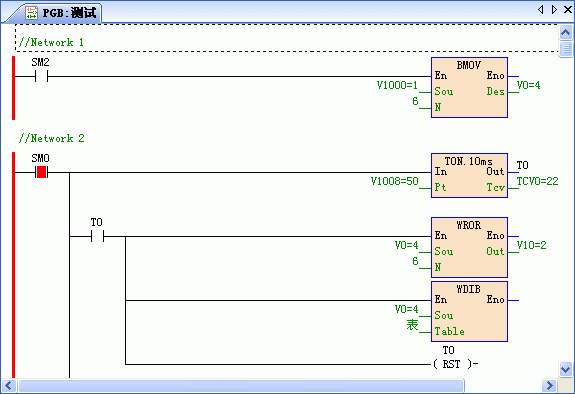

图：LD编程语言

图：FBD编程语言

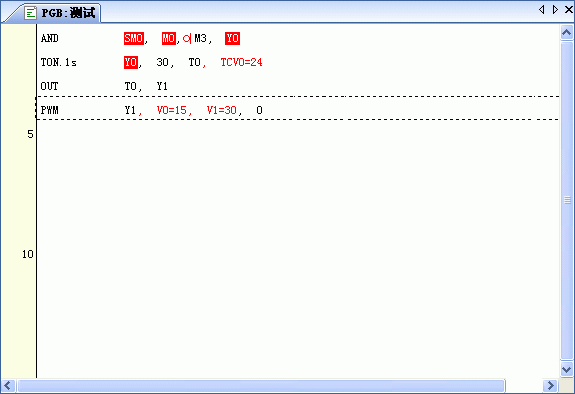

图：IL编程语言

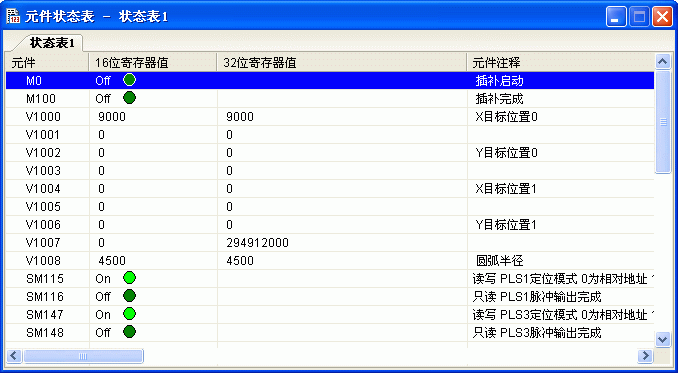

图：地址状态监控

图：PLC仿真窗口

图：插补仿真窗口

图：通讯仿真器

图：实时曲线监控
